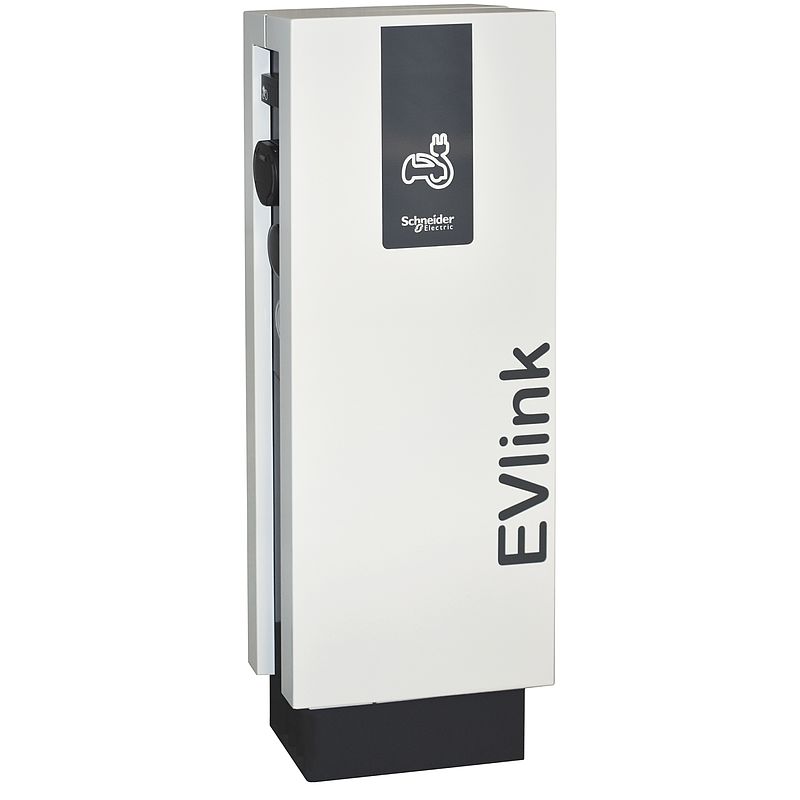

Ladestation Eichrechtskonform, EVlink Parkplatz 3, 2x 22kW T2 Steckdose, bodenstehend
EVF3G22P22RSE
Materialpreisgruppe
: AZ
7.490,00 €
EAN Code: 4012106415974
Hauptdokumente
 Produktdatenblatt |
Download |
|
Präsentation
|
Download |
|
Benutzerhandbuch
|
Download |
|
Firmware - History, Utility & Others
|
Download |
|
Katalog
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | EVlink |
| Produktname | EVlink Parkplatz |
| Produkt oder Komponententyp | Ladestation |
| Beschreibung der Pole | 3P + N für Stromkreis für Steuerkreis |
| Montagevariante | Bodenstehend |
| Angebotstyp | Standard |
| Bemessungsbetriebsspannung | 380 - 415 V AC 50/60 Hz Stromkreis AC 50/60 Hz Steuerkreis |
| Erdungssystem | TN TT |
| Steckdosennummer | 2 |
| Steckdosentyp | Rechts: T2 / versilberte Kontakte Links: T2 / versilberte Kontakte |
| Max. Versorgungsstrom | 32 A für T2 |
| max. Leistung | 22 kW für T2 |
| Authentifizierungssystem | Plakette RFID entspricht ISO/IEC 14443 | Zusatzmerkmale |
| Betätigungsart | 2 klar Funkfrequenz, Funktion: Start |
| Lokale Signalisierung | Verfügbar: 2 LED (grün) auf Seite Lädt: 2 LED (blau) (Blitzlicht) auf Seite Datenübertragung/-empfang (COM): 2 LED (gelb) auf Seite Datenübertragung/-empfang (COM): 10 LED (weiß) (Blitzlicht) auf Seite Reserviert: 2 LED (gelb) (Blitzlicht) auf Seite Nicht betriebsbereit: 2 LED (rot, grün und blau) auf Seite |
| Kommunikationsport-Protokoll | OCPP 1.6 |
| Konfiguration / Architektur | Verkettung Gruppierte Bauweise Inselbetrieb |
| Betrieb und Wartung | Konfiguration der Benutzerrechte Lademanagement Status Leistungsschalter Ladestatus Diagnosefähigkeit Zeitgesteuerte Aufladung Circuit breaker Konfiguration über den Websever |
| Webserver | Embedded |
| Ethernet Service | Konfiguration via Webserver |
| Standards | IEC 61851-22 IEC 61851-1 |
| Produktzertifizierungen | CE |
| Höhe | 1146 mm |
| Breite | 413 mm |
| Tiefe | 220 mm |
| Produktgewicht | 50 kg |
| Farbe | Front: weiß (RAL 9003) Seite: grau (RAL 7016) |
Montage |
| Schutzart (IP) | IP54 Leerlauf entspricht IEC 61851-1 IP54 bei Last entspricht IEC 61851-1 |
| Schutzart (IK) | IK10 Ladestation entspricht IEC 61851-22 IK10 Steckdose entspricht IEC 61851-22 |
| Umgebungstemperatur bei Betrieb | -25…40 °C entspricht IEC 61851-22 |
| Umgebungstemperatur bei Lagerung | -5…55 °C |
| Aufstellungshöhe | 0 - 2.000 m entspricht IEC 61851-22 |
| Relative Feuchtigkeit | 0…95 % | Vertragliche Gewährleistung |
| Garantie | 18 Monate | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
