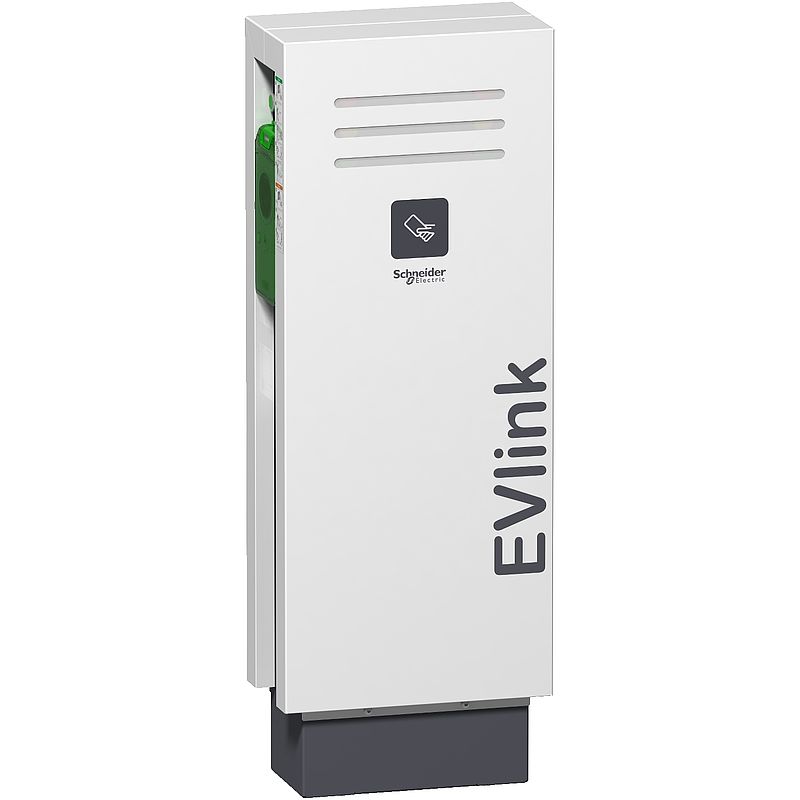

EVlink Parkplatz 2 Boden 22kW-T2 2,3kW-TF RFID
EVF2S22P2FR
Hauptdokumente
 Produktdatenblatt |
Download |
|
Umweltzertifikat (ROHS/REACH)
|
Download |
|
Konformitätserklärung
|
Download |
|
Kurzanleitung
|
Download |
|
Broschüre
|
Download |
|
Präsentation
|
Download |
|
Leistungsbeschreibung
|
Download |
|
Gebrauchsanleitung
|
Download |
|
Benutzerhandbuch
|
Download |
|
Firmware - History, Utility & Others
|
Download |
|
Firmware
|
Download |
|
Zertifikat
|
Download |
|
Katalog
|
Download |
Dieses Produkt ist kompatibel mit
Zubehörteile: Kompatible Produkte
Zubehörteile (1)
Kabel: Kompatible Produkte
Kabel (9)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | EVlink |
| Produktname | EVlink Parkplatz |
| Produkt oder Komponententyp | Ladestation |
| Kurzbezeichnung des Geräts | EVF2 |
| Beschreibung der Pole | 3P + N für Stromkreis 1P + N für Steuerkreis |
| Montagevariante | Bodenstehend |
| Angebotstyp | Standard |
| Bemessungsbetriebsspannung | 230 V AC 50/60 Hz Steuerkreis 380 - 415 V AC 50/60 Hz Stromkreis |
| Erdungssystem | TN IT TT |
| Steckdosennummer | 2 |
| Steckdosentyp | Links: T2 / versilberte Kontakte Rechts: TF / versilberte Kontakte |
| Max. Versorgungsstrom | 32 A für T2 10 A für TF |
| max. Leistung | 22 kW für T2 2,3 kW für TF |
| Authentifizierungssystem | Plakette RFID entspricht ISO/IEC 14443 Plakette RFID entspricht ISO/IEC 15693 |
| Produktkompatibilität | Not compatible with RFID badges with chips Mifare Classic 1K | Zusatzmerkmale |
| Betätigungsart | 2 rot Drucktaster, Funktion: AUS 2 grün Leuchtdrucktaster, Funktion: Start/Stop-Taste und Steckerentriegelungstaste |
| Lokale Signalisierung | Lädt: 2 LED (grün) (Blitzlicht) auf Seite Verfügbar: 2 LED (grün) auf Front Reserviert: 2 LED (orange) auf Front Nicht betriebsbereit: 2 LED (rot) auf Front |
| Kommunikationsport-Protokoll | OCPP 1.6 |
| Konfiguration / Architektur | Gruppierte Bauweise Inselbetrieb |
| Betrieb und Wartung | Diagnosefähigkeit Konfiguration der Benutzerrechte Status Leistungsschalter Lademanagement Zeitgesteuerte Aufladung Ladestatus |
| Webserver | Embedded |
| Ethernet Service | Konfiguration via Webserver |
| Standards | IEC 61851-22 IEC 61851-1 |
| Produktzertifizierungen | ZE-Ready CE CB EV Ready |
| Höhe | 1146 mm |
| Breite | 413 mm |
| Tiefe | 220 mm |
| Produktgewicht | 50 kg |
| Farbe | Front: weiß (RAL 9003) Seite: grau (RAL 7016) |
Montage |
| Schutzart (IP) | IP54 Leerlauf entspricht IEC 61851-1 IP54 bei Last entspricht IEC 61851-1 |
| Schutzart (IK) | IK10 Ladestation entspricht IEC 61851-22 IK10 Steckdose: T2 entspricht IEC 61851-22 IK08 Steckdose: TF entspricht IEC 61851-22 |
| Umgebungstemperatur bei Betrieb | -30…40 °C entspricht IEC 61851-22 |
| Umgebungstemperatur bei Lagerung | -40…80 °C |
| Aufstellungshöhe | 0 - 2.000 m entspricht IEC 61851-22 |
| Relative Feuchtigkeit | 0…95 % | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 58,0 kg |
| VPE 1 Höhe | 38,0 cm |
| VPE 1 Breite | 45,0 cm |
| VPE 1 Länge | 130,0 cm |
| Unit Type of Package 2 | P12 |
| Number of Units in Package 2 | 1 |
| Package 2 Weight | 58,0 kg |
| Package 2 Height | 50,0 cm |
| Package 2 Width | 80,0 cm |
| Package 2 Length | 120,0 cm | Vertragliche Gewährleistung |
| Garantie | 18 Monate |
Nachhaltigkeit
Nachhaltigkeit
| Angebotsstatus nachhaltiges Produkt | Green Premium Produkt |
| Frei von REACh-SVHC | Ja |
EU-RoHS-Richtlinie
|
Konform EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
