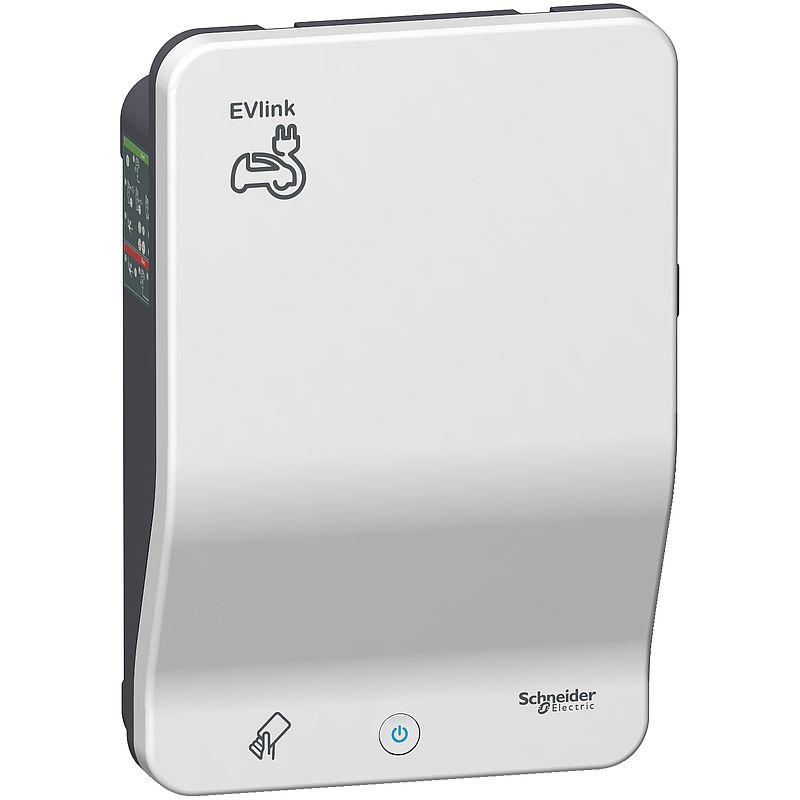

EVlink Wallbox G4 Smart 7,4/22kW-T2S 3kW-TE RFID
EVB1A22P4ERI
Materialpreisgruppe
: AZ
1.570,00 €
EAN Code: 3606480935251
Hauptdokumente
 Produktdatenblatt |
Download |
|
Umweltzertifikat (ROHS/REACH)
|
Download |
|
Konformitätserklärung
|
Download |
|
Kurzanleitung
|
Download |
|
Broschüre
|
Download |
|
Präsentation
|
Download |
|
Leistungsbeschreibung
|
Download |
|
Gebrauchsanleitung
|
Download |
|
Benutzerhandbuch
|
Download |
|
CAD
|
Download |
|
Firmware
|
Download |
|
Zertifikat
|
Download |
|
Katalog
|
Download |
Dieses Produkt ist kompatibel mit
Zubehörteile: Kompatible Produkte
Zubehörteile (2)
: Kompatible Produkte
(6)
Kabel: Kompatible Produkte
Kabel (9)
: Kompatible Produkte
(6)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | EVlink |
| Produktname | EVlink Smart Wallbox |
| Produkt oder Komponententyp | Ladestation |
| Kurzbezeichnung des Geräts | EVB1 |
| Beschreibung der Pole | 3P + N für Stromkreis 1P + N für Stromkreis |
| Montagevariante | Sockelfassung Wandmontage |
| Angebotstyp | Standard |
| Bemessungsbetriebsspannung | 380 - 415 V AC 50/60 Hz 220 - 240 V AC 50/60 Hz |
| max. Leistung | 22 kW 32 A 380 - 415 V 7,4 kW 32 A 222 - 240 V 2,3 kW 10 A |
| Authentifizierungssystem | Plakette RFID entspricht ISO/IEC 14443 A und B Plakette RFID entspricht ISO/IEC 15693 |
| Produktkompatibilität | Not compatible with RFID badges with chips Mifare Classic 1K | Zusatzmerkmale |
| Steckdosennummer | 2 |
| Ausgangstyp | Rechts Seite T2 mit Klappe Steckdose / versilberte Kontakte TE Steckdose |
| Erdungssystem | IT-kompatibel mit zusätzlichem Trenntransformator im Stromnetz TT TN-S |
| Anzahl der Eingänge | 6 |
| Steckertyp | RS485 für Messung Modbus 3 RJ45 für Ethernet LAN-Anschluss |
| Eingangstyp | Binär für Ladeleistungsreduzierung Schließkontakt Binär für verzögerte Aufladung Schließkontakt |
| Betätigungsart | kann dezentral gesteuert werden 1 mehrfarbig Leuchtdrucktaster, Funktion: Start/Stop |
| Lokale Signalisierung | 1 mehrfarbig LED, Funktion: Ladestatus |
| Kommunikationsport-Protokoll | OCPP 1.6 |
| Konfiguration / Architektur | Inselbetrieb Gruppierte Bauweise |
| Betrieb und Wartung | Ladestatus Diagnosefähigkeit Lademanagement |
| Webserver | Embedded |
| Ethernet Service | Konfiguration via Webserver |
| Höhe | 480 mm |
| Breite | 331 mm |
| Tiefe | 170 mm | Montage |
| Standards | IEC 62196-1 IEC 61851-22 IEC 61851-1 IEC 62196-2 |
| Produktzertifizierungen | CB CE RCM |
| Schutzart (IP) | IP54 entspricht IEC 60529 |
| Schutzart (IK) | IK10 entspricht IEC 62262 |
| Umgebungstemperatur bei Betrieb | -30…50 °C |
| Umgebungstemperatur bei Lagerung | -40…80 °C |
| Relative Feuchtigkeit | 5…95 % |
| Produktgewicht | 6,6 kg |
| Farbe | Weiß (RAL 9003) Grau (RAL 7016) |
Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 8,758 kg |
| VPE 1 Höhe | 27,0 cm |
| VPE 1 Breite | 54,0 cm |
| VPE 1 Länge | 40,0 cm |
| VPE 2 Art | P06 |
| VPE 2 Menge | 4 |
| VPE 2 Gewicht | 44,66 kg |
| VPE 2 Höhe | 50,0 cm |
| VPE 2 Breite | 80,0 cm |
| VPE 2 Länge | 60,0 cm | Vertragliche Gewährleistung |
| Garantie | 18 Monate |
Nachhaltigkeit
Nachhaltigkeit
| Angebotsstatus nachhaltiges Produkt | Green Premium Produkt |
|
EU-RoHS-Richtlinie
|
Konform EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
33 Dokumente
| Auswahlkatalog 2025
15/09/25 · Katalog |
42,4 MB | Download |
| Merten Katalog
15/09/25 · Katalog |
81,4 MB | Download |
| EVlink Wallbox G4 Smart 15/09/25 · Präsentation | 1,0 MB | Download |
| EVB1A22P4ERI EU-RoHS-Erklärung
20/03/25 · Umweltzertifikat (ROHS/REACH) |
0,2 MB | Download |
| ЕАЭС № RU Д-FR.БЛ08.В.02614 15/03/25 · Zertifikat | 0,8 MB | Download |
| NCC Certification 15/03/25 · Zertifikat | 0,2 MB | Download |
| EVlink Smart Wallbox - Firmware update - R8 - Run 6
15/03/25 · Firmware |
17,8 MB | Download |
| EVlink Smart Wallbox 1xT2S - 1xTE - 7/22kW - RFID 15/03/25 · CAD | 0,5 MB | Download |
| EVlink Parking - EVlink City - EVlink Smart Wallbox - Bornes de charge - Guide de diagnostic 15/03/25 · Benutzerhandbuch | 4,7 MB | Download |
| EVlink Smart Wallbox EVB1A22P - Installation Guide 15/03/25 · Gebrauchsanleitung | 34,1 MB | Download |
| EVlink Smart Wallbox - EVB1 - CB Test Certificate 15/03/25 · Zertifikat | 0,6 MB | Download |
| EVlink Charging stations - Firmware update - R6
15/03/25 · Firmware |
15,6 MB | Download |
| EVlink Charging stations - Firmware update - R7
15/03/25 · Firmware |
15,7 MB | Download |
| EVlink Charging stations - Firmware update - R5
15/03/25 · Firmware |
21,2 MB | Download |
| EVlink Smart Wallbox - EVB1A - User Guide 15/03/25 · Benutzerhandbuch | 3,1 MB | Download |
| EVlink Smart Wallbox - EVB1A - User Guide.. 15/03/25 · Benutzerhandbuch | 3,1 MB | Download |
| EVlink Parking - EVlink City - EVlink Smart Wallbox - Ladestation EVlink - Diagnosehandbuch 15/03/25 · Benutzerhandbuch | 4,7 MB | Download |
| Modem EVP3MM, Gebrauchsanleitung 15/03/25 · Gebrauchsanleitung | 10,1 MB | Download |
| EVlink Wallbox - EVlink Smart Wallbox - EVP1HCWN - Front panel replacement - Instruction sheet 15/03/25 · Gebrauchsanleitung | 2,5 MB | Download |
| EVlink Wallbox - EVlink Smart Wallbox - EVP1HFS0 - T2 Socket Flap - Instruction Sheet, 15/03/25 · Gebrauchsanleitung | 5,7 MB | Download |
| EVlink Parking - Charging Station - ADMIN and Users badges Management - EN - FR - ES - DE IT - NL 15/03/25 · Gebrauchsanleitung | 2,9 MB | Download |
| EVlink Smart Wallbox - EVB1A22P - Installationshandbuch 15/03/25 · Gebrauchsanleitung | 32,0 MB | Download |
| EVlink Charging stations - Firmware update - R8 - Run 1
15/03/25 · Firmware |
16,6 MB | Download |
| eMobility OnSite Commissioning Service - Statement of work - EVlink Smart Wallbox and Parking connected to EcoStruxure EV Charging Expert
15/03/25 · Leistungsbeschreibung |
0,1 MB | Download |
| eMobility OnSite Commissioning Service - Statement of work - EVlink Smart Wallbox and Parking charging stations without EcoStruxure EV Charging Expert
15/03/25 · Leistungsbeschreibung |
0,1 MB | Download |
| EVlink Commissioning Service - Brochure
15/03/25 · Broschüre |
1,1 MB | Download |
| EVlink Parking - EVlink City - EVlink Smart Wallbox - Charging Stations - Troubleshooting Guide 15/03/25 · Kurzanleitung | 1,9 MB | Download |
| EVlink Preventive maintenance guide 15/03/25 · Kurzanleitung | 1,2 MB | Download |
| EU Declaration of Conformity - Smart Wallbox - EVB1 15/03/25 · Konformitätserklärung | 0,5 MB | Download |
| EVB1A22P4ERI China-RoHS-Erklärung
25/02/25 · Umweltzertifikat (ROHS/REACH) |
0,2 MB | Download |
| EV-Ready 1.4 certificate for EVlink Smart Wallbox 15/02/25 · Zertifikat | 0,4 MB | Download |
| EVlink Smart Wallbox EVB1 series - Certificate of Conformity - TUV 15/11/24 · Zertifikat | 0,1 MB | Download |
| EVB1A22P4ERI REACh-Erklärung
31/10/24 · Umweltzertifikat (ROHS/REACH) |
0,2 MB | Download |
