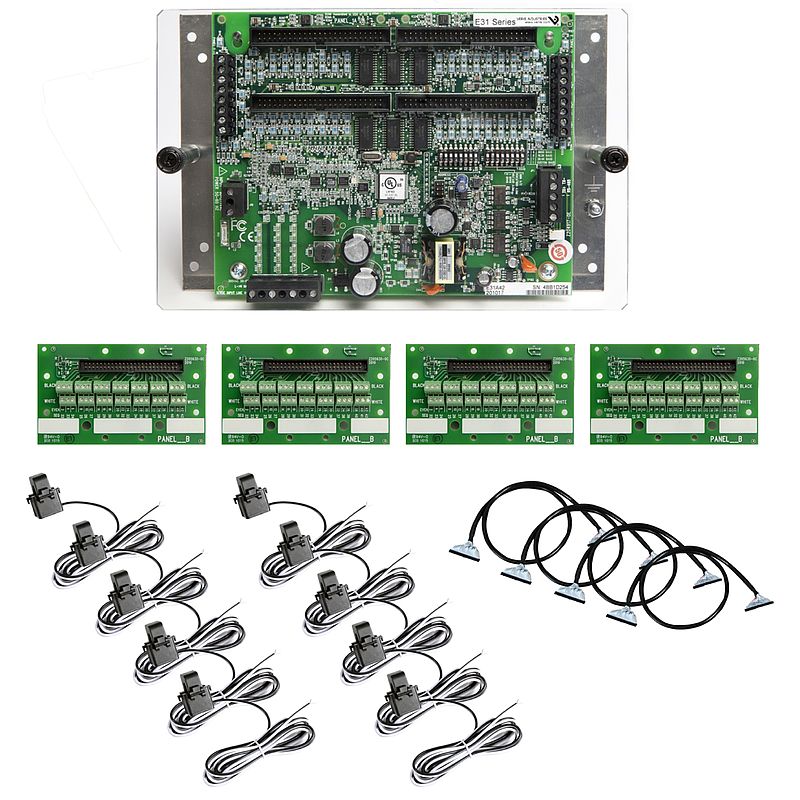

4 Adapterplatinen - erweiterte Mess- Leistung und Energie auf allen Stromkreisen
BCPMSCA2S
Demnächst nicht mehr lieferb…
Der Service wird eingestellt am: 31. December 2032
Eingestellt am: 21. February 2024
EAN Code: 3606480344138
Hauptdokumente
 Produktdatenblatt |
Download |
|
Umweltkonformitätserklärung
|
Download |
|
Sonstiger technischer Leitfaden
|
Download |
|
Katalog
|
Download |
|
Konformitätserklärung
|
Download |
|
Anleitungsblatt
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | PowerLogic |
| Produktname | PowerLogic BCPMSC |
| Produkt- oder Komponententyp | Multi-circuit energy meter |
| Kurzbezeichnung des Geräts | BCPMSCA |
| Modelltyp | Erweitert |
| Energieüberwachung | Grundausstattung mit Geräten |
| Energiemanagement | Unterabrechnung und Kostenzuordnung |
| Geräteanwendung | Teilabrechnung |
| Netzqualitäts-Analyse | Erfassung von Spannungseinbrüchen und Überspannungen |
| Messart | Spannung Strom Frequenz Wirkleistung Leistungsfaktor Wirkenergie |
| [UH,nom] Bemessungsbetriebsspannung | 90 - 277 V AC 50/60 Hz +/- 1 \% |
| Netzwerkfrequenz | 60 Hz 50 Hz |
Zusatzmerkmale |
| Stromwandlereingang | Strom 1 V Strom 0,333 V84 x |
| Aktualisierungszeit | 1,8 s |
| Messspannung | 90…277 V Phase an Null 150…480 V Leiter - Leiter |
| Messgenauigkeit | Nebenstrom 2 \% 0,25…2 A Nebenstrom 2 \% 2…100 A Netzstrom 2 \% 1…100 \% Netzstrom 2 \% 2…100 \% Spannung 2 \% 90…277 V |
| Abtastrate | 256 Abtastungen/Zyklus |
| geliefertes Zubehör | 4 x Adapterplatine 0 x Stromwandler |
| Kommunikationsport-Protokoll | Modbus RTU |
| Unterstützung von Kommunikationsanschlüssen | RS485 |
| Datenübermittlung | Alarm Stromstärke sehr gering Alarm Stromstärke hoch Alarm Stromstärke gering Überspannungsalarm Alarm Stromstärke sehr hoch Unterspannungsalarm |
Montage |
| Montagemodus | Aufsteckbar |
| Montagehalterung | Schalttafel |
| Relative Luftfeuchtigkeit | 95 \% |
| Umgebungstemperatur bei Betrieb | 0…60 °C |
| Umgebungstemperatur bei Lagerung | -40…70 °C |
| Betriebshöhe | 3.000 m |
| Normen | IEC 61010-1 ANSI C12.1 EN 61010 |
| Produktzertifizierungen | UL 508 |
| Breite | 288 mm |
| Höhe | 146 mm |
| Produktgewicht | 1,5 kg | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 2,0 kg |
| VPE 1 Höhe | 10,4 cm |
| VPE 1 Breite | 31,0 cm |
| VPE 1 Länge | 38,7 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Nachhaltigkeit
|
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen |
|
Quecksilberfrei
|
Ja |
| WEEE | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
