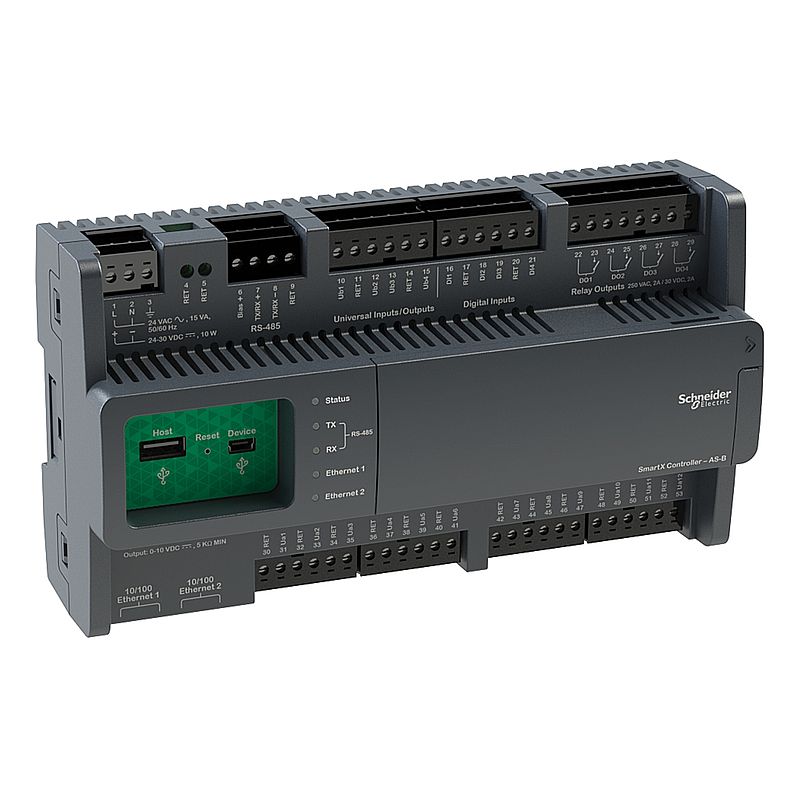

SpaceLogic Steuerung - AS-B-24HL, 24, I/O, Handhilfsbetätigung
SXWASB24H10002
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Entsorgungsinformation
|
Download |
|
Produktumweltprofil
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Kurzbezeichnung des Geräts | AS-B-24-H-L |
| Produktzertifizierungen | ICES-003 BTL FCC Teil 15 Klasse B cULus CE RCM |
| Breite | 198 mm |
| Produkt oder Komponententyp | Steuerungssystem |
| Max. Leistungsaufnahme in W | 10 W |
| Max. Leistungsaufnahme in VA | 15 VA |
| Netzwerkfrequenz | 50 Hz 60 Hz |
| Kommunikationsdienst | E-Mail-Benachrichtigung über SMTPS SNMP-Netzwerkmanagement SMTP E-Mail-Benachrichtigung |
| Displaytyp | FSTN transflective LCD |
| Taktauswanderung | +/- 52 s/Monat |
| Displayauflösung | 128 x 64 Pixel |
| Schutzart (IP) | IP20 |
| Umgebungstemperatur bei Lagerung | -20…70 °C |
| Umgebungstemperatur bei Betrieb | 0…50 °C |
| Eingangs-/Ausgangstyp | Digitaleingang |
| Relative Feuchtigkeit | 0…95 % nicht kondensierend |
| Speichertyp | 256 MB FRAM 2 GB Flash |
| Nennhilfsspannung [UH,nom] | 19...29 V AC 21...33 V DC |
| Anzahl von Eingängen | 4 Digitaleingänge 16 Analogeingänge |
| Anzahl von Ausgängen | 4 Relais |
| Höhe | 114 mm |
| Produktgewicht | 5,04 kg |
| Tiefe | 64 mm |
| Anschlussnummer | 2 Ethernet |
| Baureihe | EcoStruxure Building Operation | Zusatzmerkmale |
| Produktkompatibilität | I/NET Continuum Satchwell Balco Johnson Control Honeywell Xenta |
| Produktmarke | Schneider Electric |
| Anzeigefarbe | Monochromatisch |
| Taktfrequenz | 25 Hz |
| Webdienste | TLS 1.0 HTTP-Server Programmierbare Skripts: Zusammenfassung der Alarme, Report-Management |
| Montagehalterung | DIN-Schiene |
| Flammenfestigkeit | UL94V0-5VB |
| elektrische Verbindung | Stecksockel |
| Versorgung | Stromversorgung: 24 V, <0,5 A |
| integrierte Schnittstellen | USB 2.0 Typ A USB Typ Mini-B Ethernet mit RJ45 Steckverbinder Serielle Verbindung mit RS485 Steckverbinder |
| Messeingänge | Spannung, Strom oder Fühler, konfigurierbar 0-20 mA Spannung, Strom oder Fühler, konfigurierbar 0-10 V Eingangsspannung Spannung, Strom oder Fühler, konfigurierbar 20 kOhm Anschluss von Sonden Spannung, Strom oder Fühler, konfigurierbar 10 kOhm Anschluss von Sonden Spannung, Strom oder Fühler, konfigurierbar 2,2 kOhm Anschluss von Sonden Spannung, Strom oder Fühler, konfigurierbar 1,8 kOhm Anschluss von Sonden Spannung, Strom oder Fühler, konfigurierbar 1 kOhm Anschluss von Sonden Spannung, Strom oder Fühler, konfigurierbar 10 kOhm mit Nebenschlusswiderstand |
| Displaytyp | FSTN transflective LCD 36 x 17 mm |
| Kommunikationsprotokoll | BACnet HTTPS RJ45 HTTP RJ45 |
| Taktgeber | Mit |
| Prozessorname | Spear 320s |
| Standards | UL 916 FCC CFR 47 Teil 15 |
| Material | ABS/PC | Montage |
| Temperaturfühlertyp | LG-Ni 1000 - 50 - 150 °C Ni 1000 - 50 - 150 °C Pt 1000 - 50 - 150 °C |
Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 490,0 g |
| VPE 1 Höhe | 6,8 cm |
| VPE 1 Breite | 11,5 cm |
| VPE 1 Länge | 20,0 cm |
| VPE 2 Art | S03 |
| VPE 2 Menge | 12 |
| VPE 2 Gewicht | 6,509 kg |
| VPE 2 Höhe | 30,0 cm |
| VPE 2 Breite | 30,0 cm |
| VPE 2 Länge | 40,0 cm | Vertragliche Gewährleistung |
| Garantie | 18 Monate |
Nachhaltigkeit
Nachhaltigkeit
| Angebotsstatus nachhaltiges Produkt | Green Premium Produkt |
EU-RoHS-Richtlinie
|
Konform EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| WEEE | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| PVC-frei | Ja |
| Enthält Halogene | Produkt mit halogenfreien Kunststoffteilen und Kabeln |
