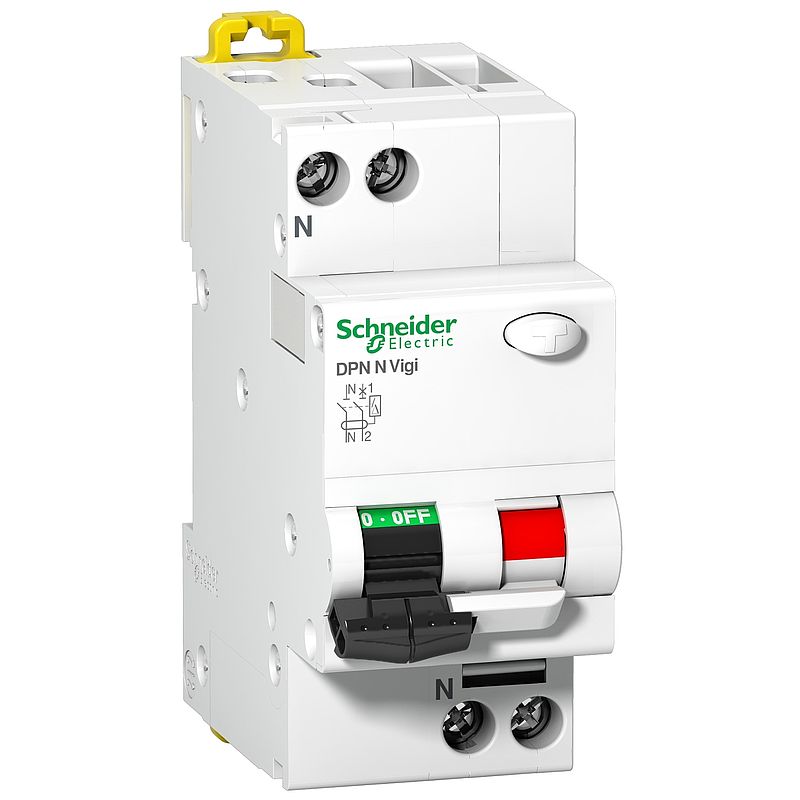

Acti 9, FI/LS-Schalter, DPN N Vigi, 1P+N, 16A, 30mA
A9N19665
Hauptdokumente
 Produktdatenblatt |
Download |
|
Umweltkonformitätserklärung
|
Download |
|
Konformitätserklärung
|
Download |
|
Zirkularitätsprofil
|
Download |
|
Offenlegung von Umweltinformationen
|
Download |
|
Zertifikat
|
Download |
|
CAD
|
Download |
Dieses Produkt ist kompatibel mit
Zubehörteile Zusatzausrüstungen: Kompatible Produkte
Zusatzausrüstungen (15)
Verteilungen: Kompatible Produkte
Verteilungen (4)
Drahtlose Sensoren: Kompatible Produkte
Drahtlose Sensoren (1)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Anw. der Leistungsschalter | Verteilung |
| Baureihe | Acti9 |
| Produkt oder Komponententyp | Erdschluss-Leistungsschalter |
| Produktname | DPN Vigi |
| Kurzbezeichnung des Geräts | DPN N Vigi |
| Beschreibung der Pole | 1P + N |
| Neutralposition | Links |
| Anzahl von geschützten Polen | 1 |
| [In] Nennstrom | 16 A bei 30 °C |
| Netzwerkanschluss | AC |
| Technologie der Auslöseeinheit | Thermomagnetisch |
| Kurvenscheibe | C |
| Erdschlussempfindlichkeit | 30 mA |
| Erdschlussschutz Zeitverzögerung | Unverzögert |
| Typ | Type AC |
| Ausschaltvermögen | 6000 A Icn bei 230 V AC entspricht EN 61009 | Zusatzmerkmale |
| Geräteposition im System | Abgang |
| [Ue] Betriebsbemessungsspannung | 230 V AC |
| Magnetische Auslösegrenze | 5 - 10 x In |
| Fehlerstromauslösetechnologie | Spannungsunabhängig |
| [Ics] Bemessungsbetriebs-Ausschaltvermögen | 6000 A bei 230 V AC 50/60 Hz entspricht EN 61009 |
| Begrenzungsklasse | 3 entspricht EN 61009 |
| [Ui] Nennisolationsspannung | 400 V AC entspricht EN 61009 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 4 kV entspricht EN 61009 |
| Plus-Kontaktanzeige | Ja |
| Betätigungsart | Kippschalter |
| Anzeigen am Gerät | ON/OFF-Anzeige |
| Montagehalterung | DIN-Schiene |
| 9-mm-Raster | 4 |
| Produktgewicht | 0,19 kg |
| Farbe | Weiß |
| Mechanische Lebensdauer | 20000 Zyklen |
| elektrische Lebensdauer | 20000 Zyklen entspricht IEC 61009 |
| Anschlüsse - Klemmen | Tunnelklemmen1 Kabel(n) 10 mm² flexibel Tunnelklemmen1 Kabel(n) 16 mm² fest |
| Erdschlussschutz | Integriert | Montage |
| Normen | EN/IEC 61009-2-1 EN/IEC 61009-1 |
| Verschmutzungsgrad | 3 entspricht EN 61009 |
| Überspannungskategorie | III |
| Tropentauglichkeit | 2 entspricht EN 61009 |
| Relative Feuchtigkeit | 95 % bei 55 °C |
| Aufstellungshöhe | 2.000 m |
| Umgebungstemperatur bei Betrieb | -5…60 °C |
| Umgebungstemperatur bei Lagerung | -40…60 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Höhe | 4 cm |
| VPE 1 Breite | 8,3 cm |
| VPE 1 Länge | 10 cm |
| VPE 1 Gewicht | 201 g |
| VPE 2 Art | S03 |
| VPE 2 Menge | 54 |
| VPE 2 Höhe | 30,0 cm |
| VPE 2 Breite | 30,0 cm |
| VPE 2 Länge | 40,0 cm |
| VPE 2 Gewicht | 11,295 kg |
| VPE 3 Art | P12 |
| VPE 3 Menge | 432 |
| VPE 3 Höhe | 44,4 cm |
| VPE 3 Breite | 80 cm |
| VPE 3 Länge | 120 cm |
| VPE 3 Gewicht | 102,360 kg | Vertragliche Gewährleistung |
| Garantie | 18 months |
Nachhaltigkeit
Nachhaltigkeit
| Angebotsstatus nachhaltiges Produkt | Green Premium Produkt |
EU-RoHS-Richtlinie
|
Konform EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| WEEE | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| Enthält Halogene | Produkt mit halogenfreien Kunststoffteilen |
10 Dokumente
| A9N19665 EU-RoHS-Erklärung
06/04/25 · Umweltkonformitätserklärung |
0,2 MB | Download |
| A9N19665 REACh-Erklärung
06/04/25 · Umweltkonformitätserklärung |
0,2 MB | Download |
| Acti9 iDPN Vigi 1P+N Residual current circuit breaker with overcurrent protection - 3D CAD 15/03/25 · CAD | 0,6 MB | Download |
| IMQ certificate 15/03/25 · Zertifikat | 0,2 MB | Download |
| EU Declaration of Conformity Schneider Electric 15/03/25 · Konformitätserklärung | 0,5 MB | Download |
| A9N19665 China-RoHS-Erklärung
06/02/25 · Umweltzertifikat (ROHS/REACH) |
0,2 MB | Download |
| Acti 9 iDPN Vigi - Product Environmental Profile 15/11/22 · Offenlegung von Umweltinformationen | 0,1 MB | Download |
| DPN Vigi Residual current circuit breaker (RCBO) - Product Environmental Profile 15/11/22 · Offenlegung von Umweltinformationen | 0,2 MB | Download |
| Product End-of-Life Instructions - DPN Vigi (RCBo) 15/11/22 · Zirkularitätsprofil | 1,5 MB | Download |
| Сертификат типа Acti9 типа DPN N Vigi 1P N и 3P N на номинальные токи от 4 до 40 А 07/10/22 · Zertifikat | 0,5 MB | Download |
