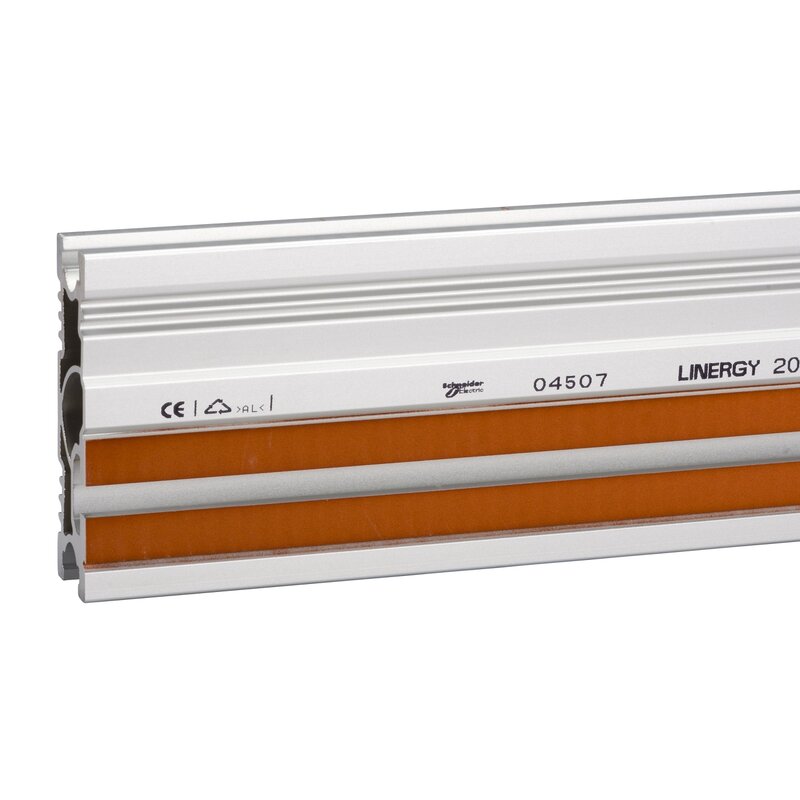

Linergy LGYE Profil, vertikal, 2000A, Länge=1620mm
04507
Hauptdokumente
 Produktdatenblatt |
Download |
|
Konformitätserklärung
|
Download |
|
Broschüre
|
Download |
|
Gebrauchsanleitung
|
Download |
|
CAD
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Linergy |
| Produktserie | Linergy |
| Produkt oder Komponententyp | Profilsammelschiene |
| Produktname | Linergy LGYE |
| Produktname | Prisma Prisma P Gehäuse |
| Menge pro Satz | Satz à 1 | Zusatzmerkmale |
| Installationsrichtung | Vertikal, Betriebsstellung: Seiten- Horizontal, Betriebsstellung: oben Horizontal, Betriebsstellung: unten |
| die Installationsbeschreibung | Gehäuse - Breite 650 mm Gehäuse - Breite 650 + 150 mm Schaltfeldkanal - Breite 300 mm |
| [Ui] Nennisolationsspannung | 1000 V |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 12 kV (Verschmutzungsgrad: 3) |
| [Ie] Nennbetriebsstrom | 2000 A |
| Nennkurzzeitstrom Icw | 65 kA (1 s) für 5 Träger (Seiten- Stellung) 60 kA (1 s) für 2 Träger (horizontal Stellung) 85 kA (1 s) für 3 Träger (horizontal Stellung) 85 kA (1 s) für 7 Träger (Seiten- Stellung) 50 kA (1 s) für 3 Träger (Seiten- Stellung) 100 kA (1 s) für 4 Träger (horizontal Stellung) |
| zulässiger Strom | 2000 A bei 35 °C: <= IP31 1650 A bei 35 °C: > IP31 |
| Länge | 1620 mm |
| Typ d. Sammelsch.-Anschlusses | Einzel-T-Schlitz |
| Anschlussraster | Freie Anschlussposition |
| Dicke der Stütze | 10 mm | Montage |
| Normen | IEC 61439-1 IEC 61439-2 |
| Produktzertifizierungen | ASEFA | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Höhe | 4,5 cm |
| VPE 1 Breite | 10,9 cm |
| VPE 1 Länge | 177,4 cm |
| VPE 1 Gewicht | 6 kg | Vertragliche Gewährleistung |
| Garantie | 18 Monate |
Nachhaltigkeit
Nachhaltigkeit
| Angebotsstatus nachhaltiges Produkt | Green Premium Produkt |
| Frei von REACh-SVHC | Ja |
EU-RoHS-Richtlinie
|
Konform EU-RoHS-Deklaration |
| Frei von giftigen Schwermetallen | Ja |
|
Quecksilberfrei
|
Ja |
| Enthält Halogene | Produkt mit halogenfreien Kunststoffteilen |
