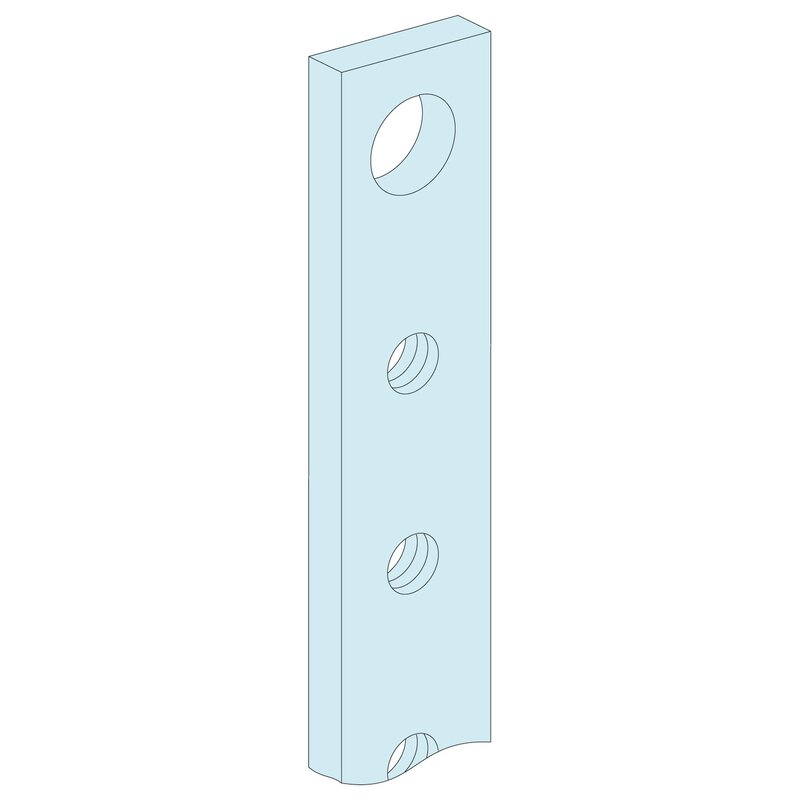

Schienen mit Gewindebohrungen (4), 160A, L = 1000mm
04161
Hauptdokumente
 Produktdatenblatt |
Download |
|
Konformitätserklärung
|
Download |
|
Gebrauchsanleitung
|
Download |
|
Katalog
|
Download |
|
CAD
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Linergy |
| Produktserie | Linergy |
| Produkt oder Komponententyp | Kupfersammelschiene |
| Produktname | Linergy BS |
| Produktname | Prisma Prisma G Gehäuse Prisma Prisma P Gehäuse |
| Beschr. d. Sammelschiene | Flachleiste |
| Menge pro Satz | Satz à 4 | Zusatzmerkmale |
| Installationsrichtung | Vertikal, Betriebsstellung: Rückseite |
| die Installationsbeschreibung | Gehäuse - Breite 650 mm Standgehäuse - Breite 600 mm Wandgehäuse - Breite 600 mm Standgehäuse - Breite 300 mm Wandgehäuse - Breite 300 mm |
| [Ui] Nennisolationsspannung | 1000 V |
| [Ie] Nennbetriebsstrom | 160 A |
| [Ipk] Nennstoßstrom | 30 kA |
| Sammelschienen-Querschnitt | 15 x 5 mm |
| Länge | 1000 mm |
| Produktgewicht | 2,68 kg |
| Typ d. Sammelsch.-Anschlusses | M6-Gewindebohrung |
| Anschlussraster | Verbindung alle 25 mm |
| Dicke der Stütze | 5 mm | Montage |
| Normen | IEC 61439-1 IEC 61439-2 |
| Produktzertifizierungen | ASEFA | Vertragliche Gewährleistung |
| Garantie | 18 Monate |
Nachhaltigkeit
Nachhaltigkeit
| Angebotsstatus nachhaltiges Produkt | Green Premium Produkt |
| Frei von REACh-SVHC | Ja |
EU-RoHS-Richtlinie
|
Konform EU-RoHS-Deklaration |
| Frei von giftigen Schwermetallen | Ja |
|
Quecksilberfrei
|
Ja |
| WEEE | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| Enthält Halogene | Produkt mit halogenfreien Kunststoffteilen |
7 Dokumente
| 04161 EU-RoHS-Erklärung
17/03/25 · Umweltkonformitätserklärung |
0,2 MB | Download |
| Catalogue Prisma P 2019 15/03/25 · Katalog | 101,1 MB | Download |
| Catalogue Prisma G 2019 15/03/25 · Katalog | 134,0 MB | Download |
| Linergy BS - Insulating busbar support 15/03/25 · Gebrauchsanleitung | 2,3 MB | Download |
| 04161 China-RoHS-Erklärung
07/02/25 · Umweltzertifikat (ROHS/REACH) |
0,2 MB | Download |
| Prisma - Threaded bars (4) 160A W1000 for Linergy BS busbar - 3D CAD 17/01/25 · CAD | 0,5 MB | Download |
| 04161 : Schienen mit Gewindebohrungen (4), 160A, L = 1000mm
30/12/22 · Konformitätserklärung |
0,2 MB | Download |
