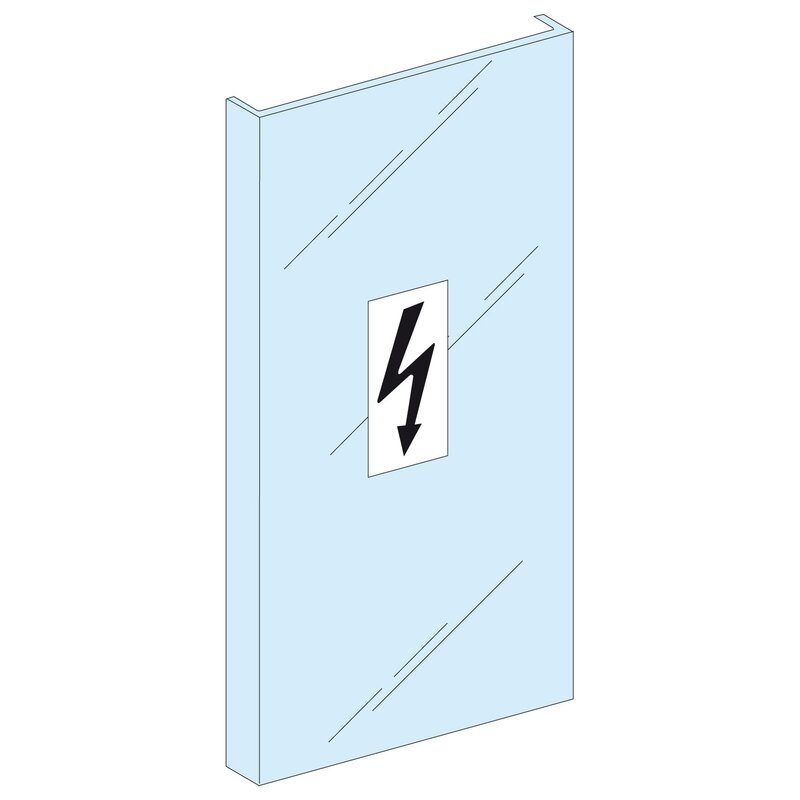

Barriere für Sammelschienenstromversorgung, 630A
04197
Hauptdokumente
 Produktdatenblatt |
Download |
|
Konformitätserklärung
|
Download |
|
Produktumweltprofil
|
Download |
|
Gebrauchsanleitung
|
Download |
|
Katalog
|
Download |
|
CAD
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Linergy |
| Produktserie | Linergy BS |
| Produkt oder Komponententyp | Isolierplatte |
| Zubehör-/Teilekategorie | Isolationszubehör |
| Produktname | Linergy Linergy BS Sammelschiene Prisma Prisma G Kanal Prisma Prisma P Kanal |
| Schutzart (IP) | IPxx B |
| Barrierenposition | Front | Zusatzmerkmale |
| die Installationsbeschreibung | Aufputzkanal - Breite 300 mm Bodenstehender Kanal - Breite 300 mm Kanal - Breite 400 mm |
| Anzahl der vertikalen Modulen (50 mm) | 30 |
| installiertes Gerät | mehrstufige Sammelschiene |
| [Ie] Betriebsbemessungstrom | 630 A |
| Menge pro Satz | Satz à 1 |
| Material | Kunststoff |
| Höhe | 1500 mm |
| Breite | 250 mm |
| Produktgewicht | 0,74 kg |
| Farbe | Transparent | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Höhe | 1,5 cm |
| VPE 1 Breite | 23,4 cm |
| VPE 1 Länge | 151,0 cm |
| VPE 1 Gewicht | 735,0 g |
| VPE 2 Art | P2M |
| VPE 2 Menge | 240 |
| VPE 2 Höhe | 75,0 cm |
| VPE 2 Breite | 200,0 cm |
| VPE 2 Länge | 120,0 cm |
| VPE 2 Gewicht | 203,8 kg | Vertragliche Gewährleistung |
| Garantie | 18 Monate |
Nachhaltigkeit
Nachhaltigkeit
| Angebotsstatus nachhaltiges Produkt | Green Premium Produkt |
| Frei von REACh-SVHC | Ja |
EU-RoHS-Richtlinie
|
Übererfüllung der Konformität (außerhalb EU RoHS-Scope) EU-RoHS-Deklaration |
| Frei von giftigen Schwermetallen | Ja |
|
Quecksilberfrei
|
Ja |
