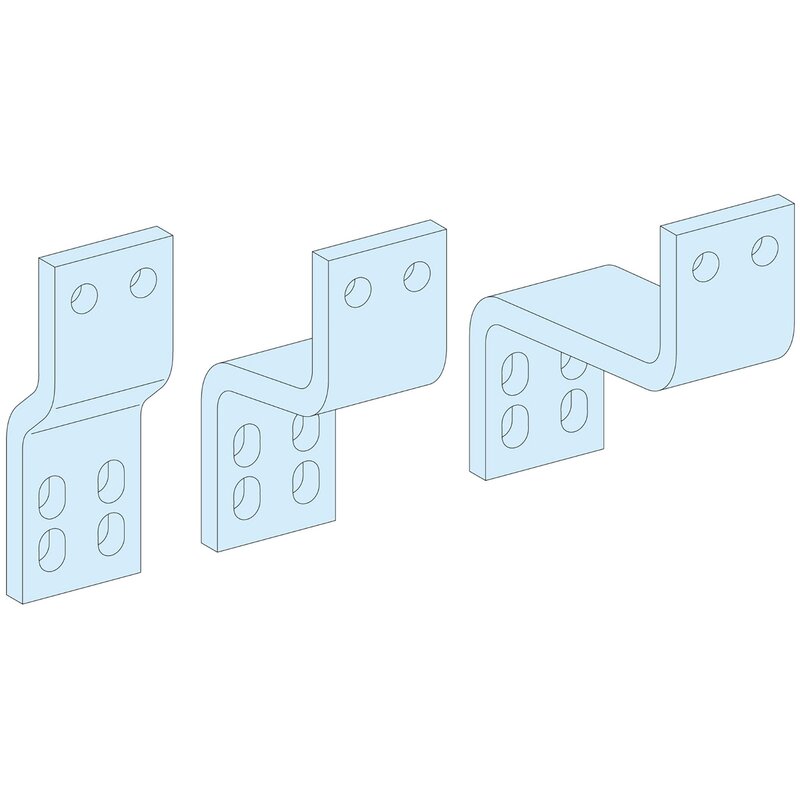

Canalis-Anschluss für rückseitig angeschlossenen NS-NT, 4p
04714
Hauptdokumente
 Produktdatenblatt |
Download |
|
Konformitätserklärung
|
Download |
|
Entsorgungsinformation
|
Download |
|
Produktumweltprofil
|
Download |
|
Gebrauchsanleitung
|
Download |
|
Katalog
|
Download |
|
CAD
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Prisma |
| Produktserie | Prisma P |
| Produkt oder Komponententyp | Anschluss |
| Produktname | Prisma (Prisma P) Gehäuse |
| Zubehör-/Teilekategorie | Schnittstellenzubehör |
| Normen | IEC 61439-2 IEC 61439-1 |
| Produktzertifizierungen | ASEFA | Zusatzmerkmale |
| Schaltfeld-Geräte-Verbindung | KT mit Canalis |
| Beschreibung der Pole | 4P |
| PTC_D77176_MGA | Gehäuse - Breite 650 mm |
| Schaltfeldtiefe | 400 + 400 mm: Rückseite |
| installiertes Gerät | Compact: Einschubtechnik NS630b - 1000 - Steuerung: direkter Frontdrehgriff vertikal Installation Compact: Einschubtechnik NS1250 - Steuerung: direkter Frontdrehgriff vertikal Installation Compact: Einschubtechnik NS630b - 1000 - Steuerung: Motorantrieb vertikal Installation Compact: Einschubtechnik NS1250 - Steuerung: Motorantrieb vertikal Installation Compact: Einschubtechnik NS630b - 1000 - Steuerung: Kippschalter vertikal Installation Compact: Einschubtechnik NS1250 - Steuerung: Kippschalter vertikal Installation Compact: befestigt NS630b - 1000 - Steuerung: Kippschalter vertikal Installation Compact: befestigt NS1250 - Steuerung: Kippschalter vertikal Installation Compact: befestigt NS630b - 1000 - Steuerung: direkter Frontdrehgriff vertikal Installation Compact: befestigt NS1250 - Steuerung: direkter Frontdrehgriff vertikal Installation Compact: befestigt NS630b - 1000 - Steuerung: Motorantrieb vertikal Installation Compact: befestigt NS1250 - Steuerung: Motorantrieb vertikal Installation Compact: befestigt NS1600 - Steuerung: Kippschalter vertikal Installation Compact: befestigt NS1600 - Steuerung: direkter Frontdrehgriff vertikal Installation Compact: befestigt NS1600 - Steuerung: Motorantrieb vertikal Installation Compact: Einschubtechnik NS1600 - Steuerung: direkter Frontdrehgriff vertikal Installation Compact: Einschubtechnik NS1600 - Steuerung: Motorantrieb vertikal Installation Compact: Einschubtechnik NS1600 - Steuerung: Kippschalter vertikal Installation Masterpact: befestigt NT06 - 10 - Steuerung: Kippschalter vertikal Installation Masterpact: befestigt NT06 - 10 - Steuerung: Motorantrieb vertikal Installation Masterpact: befestigt NT12 - Steuerung: Kippschalter vertikal Installation Masterpact: befestigt NT12 - Steuerung: Motorantrieb vertikal Installation Masterpact: befestigt NT16 - Steuerung: Kippschalter vertikal Installation Masterpact: befestigt NT16 - Steuerung: Motorantrieb vertikal Installation |
| [In] Nennstrom | 1600 A |
| Farbe | Natur |
| Produktgewicht | 5,08 kg |
| Menge pro Satz | Satz à 1 |
| Funktionseinheit | 650 mm 800 mm Prisma P Gehäuse Compact NS1250 Einschubtechnik Kippschalter vertikal 4P 1 rückseitiger Anschluss an Canalis 16 650 mm 800 mm Prisma P Gehäuse Compact NS1250 Einschubtechnik direkter Frontdrehgriff vertikal 4P 1 rückseitiger Anschluss an Canalis 16 650 mm 800 mm Prisma P Gehäuse Compact NS1250 Einschubtechnik Motorantrieb vertikal 4P 1 rückseitiger Anschluss an Canalis 16 650 mm 800 mm Prisma P Gehäuse Compact NS630b - 1000 Einschubtechnik Kippschalter vertikal 4P 1 rückseitiger Anschluss an Canalis 16 650 mm 800 mm Prisma P Gehäuse Compact NS630b - 1000 Einschubtechnik direkter Frontdrehgriff vertikal 4P 1 rückseitiger Anschluss an Canalis 16 650 mm 800 mm Prisma P Gehäuse Compact NS630b - 1000 Einschubtechnik Motorantrieb vertikal 4P 1 rückseitiger Anschluss an Canalis 16 650 mm 800 mm Prisma P Gehäuse Compact NS1250 befestigt Kippschalter vertikal 4P 1 rückseitiger Anschluss an Canalis 16 650 mm 800 mm Prisma P Gehäuse Compact NS1250 befestigt direkter Frontdrehgriff vertikal 4P 1 rückseitiger Anschluss an Canalis 16 650 mm 800 mm Prisma P Gehäuse Compact NS1250 befestigt Motorantrieb vertikal 4P 1 rückseitiger Anschluss an Canalis 16 650 mm 800 mm Prisma P Gehäuse Compact NS630b - 1000 befestigt Kippschalter vertikal 4P 1 rückseitiger Anschluss an Canalis 16 650 mm 800 mm Prisma P Gehäuse Compact NS630b - 1000 befestigt direkter Frontdrehgriff vertikal 4P 1 rückseitiger Anschluss an Canalis 16 650 mm 800 mm Prisma P Gehäuse Compact NS630b - 1000 befestigt Motorantrieb vertikal 4P 1 rückseitiger Anschluss an Canalis 16 650 mm 800 mm Prisma P Gehäuse Compact NS1600 befestigt Kippschalter vertikal 4P 1 rückseitiger Anschluss an Canalis 16 650 mm 800 mm Prisma P Gehäuse Compact NS1600 befestigt direkter Frontdrehgriff vertikal 4P 1 rückseitiger Anschluss an Canalis 16 650 mm 800 mm Prisma P Gehäuse Compact NS1600 befestigt Motorantrieb vertikal 4P 1 rückseitiger Anschluss an Canalis 16 650 mm 800 mm Prisma P Gehäuse Compact NS1600 Einschubtechnik Kippschalter vertikal 4P 1 rückseitiger Anschluss an Canalis 16 650 mm 800 mm Prisma P Gehäuse Compact NS1600 Einschubtechnik direkter Frontdrehgriff vertikal 4P 1 rückseitiger Anschluss an Canalis 16 650 mm 800 mm Prisma P Gehäuse Compact NS1600 Einschubtechnik Motorantrieb vertikal 4P 1 rückseitiger Anschluss an Canalis 16 650 mm 800 mm Prisma P Gehäuse Masterpact NT06 - 10 befestigt Kippschalter vertikal 4P 1 rückseitiger Anschluss an Canalis 16 650 mm 800 mm Prisma P Gehäuse Masterpact NT06 - 10 befestigt Motorantrieb vertikal 4P 1 rückseitiger Anschluss an Canalis 16 650 mm 800 mm Prisma P Gehäuse Masterpact NT12 befestigt Kippschalter vertikal 4P 1 rückseitiger Anschluss an Canalis 16 650 mm 800 mm Prisma P Gehäuse Masterpact NT12 befestigt Motorantrieb vertikal 4P 1 rückseitiger Anschluss an Canalis 16 650 mm 800 mm Prisma P Gehäuse Masterpact NT16 befestigt Kippschalter vertikal 4P 1 rückseitiger Anschluss an Canalis 16 650 mm 800 mm Prisma P Gehäuse Masterpact NT16 befestigt Motorantrieb vertikal 4P 1 rückseitiger Anschluss an Canalis 16 |
Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 5,08 kg |
| VPE 1 Höhe | 8 cm |
| VPE 1 Breite | 13 cm |
| VPE 1 Länge | 18 cm | Vertragliche Gewährleistung |
| Garantie | 18 Monate |
Nachhaltigkeit
Nachhaltigkeit
| Angebotsstatus nachhaltiges Produkt | Green Premium Produkt |
EU-RoHS-Richtlinie
|
Konform EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| Enthält Halogene | Produkt mit halogenfreien Kunststoffteilen |
9 Dokumente
| 04714 EU-RoHS-Erklärung
17/03/25 · Umweltkonformitätserklärung |
0,2 MB | Download |
| Canalis KB, KN, KS, KT áramsín-rendszerek megfelelőségi nyilatkozat 15/03/25 · Konformitätserklärung | 0,0 MB | Download |
| Catalogue Prisma P 2019 15/03/25 · Katalog | 101,1 MB | Download |
| Canalis connection NS/NT 15/03/25 · Gebrauchsanleitung | 39,9 MB | Download |
| PEP_Prisma P Cubicle 1000A 15/03/25 · Produktumweltprofil | 0,4 MB | Download |
| EOLI_Prisma P Cubicle 1000A 15/03/25 · Entsorgungsinformation | 0,3 MB | Download |
| 04714 China-RoHS-Erklärung
07/02/25 · Umweltzertifikat (ROHS/REACH) |
0,2 MB | Download |
| Prisma - CANALIS CONN.REAR NS NT 4P - 3D CAD 17/01/25 · CAD | 0,1 MB | Download |
| 04714 : Canalis-Anschluss für rückseitig angeschlossenen NS-NT, 4p
17/01/23 · Konformitätserklärung |
0,2 MB | Download |
