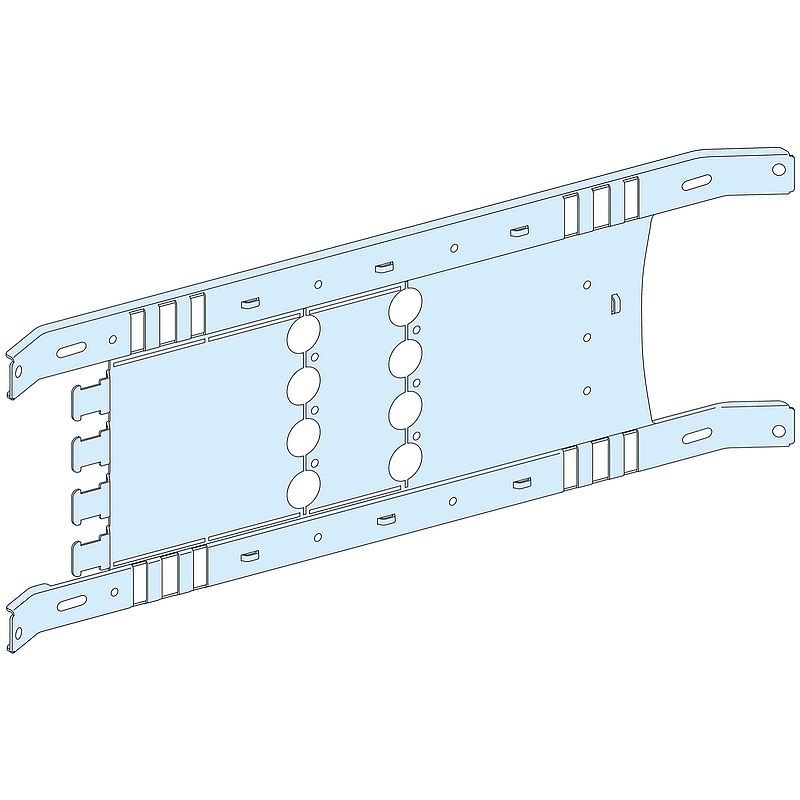

Prisma Plus,System P,Montageplatte, horiz. Festeinbau NSX250, Kipph., 4p
03412
Materialpreisgruppe
: DF
32,05 €
Demnächst nicht mehr lieferb…
Eingestellt am: 09. March 2022
EAN Code: 3303430034124
Hauptdokumente
 Produktdatenblatt |
Download |
|
Konformitätserklärung
|
Download |
|
Entsorgungsinformation
|
Download |
|
Produktumweltprofil
|
Download |
|
Gebrauchsanleitung
|
Download |
|
Katalog
|
Download |
|
CAD
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Prisma |
| Produktserie | Prisma P |
| Produkt oder Komponententyp | Montageplatte |
| Zubehör-/Teilekategorie | Installationszubehör |
| Kompatible Produktfamilie | Prisma (Prisma P) Schaltschrank |
| die Installationsbeschreibung | Gehäuse - Breite 650 mm Tiefe 400 mm |
| installiertes Gerät | Easypact: befestigt CVS100 - 160 ohne Erdschlussschutz - Steuerung: Kippschalter - horizontal Installation Easypact: befestigt CVS250 ohne Erdschlussschutz - Steuerung: Kippschalter - horizontal Installation Compact: befestigt INS250 - Steuerung: direkter Frontdrehgriff - horizontal Installation Compact: befestigt INV250 - Steuerung: direkter Frontdrehgriff - horizontal Installation Compact: befestigt NSX100 - 160 ohne Erdschlussschutz - Steuerung: Kippschalter - horizontal Installation Compact: befestigt NSX250 ohne Erdschlussschutz - Steuerung: Kippschalter - horizontal Installation Easypact: befestigt CVS100 - 160 mit Erdschlussschutz - Steuerung: Kippschalter - horizontal Installation Easypact: befestigt CVS250 mit Erdschlussschutz - Steuerung: Kippschalter - horizontal Installation Compact: befestigt NSX100 - 160 mit Erdschlussschutz - Steuerung: Kippschalter - horizontal Installation Compact: befestigt NSX250 mit Erdschlussschutz - Steuerung: Kippschalter - horizontal Installation |
| Beschreibung der Pole | 1 4P: befestigt CVS100 - 160 horizontal Anlage 1 4P: befestigt CVS250 horizontal Anlage 1 3P: befestigt INS250 horizontal Anlage 1 4P: befestigt INS250 horizontal Anlage 1 3P: befestigt INV250 horizontal Anlage 1 4P: befestigt INV250 horizontal Anlage 1 4P: befestigt NSX100 - 160 horizontal Anlage 1 4P: befestigt NSX250 horizontal Anlage |
| Anzahl an vertikalen Modulen (50 mm) | 4 Module: CVS100 - 160 ohne Erdschluss-Schutzeinrichtung , direkt in 650 mm breitGehäuse 4 Module: CVS250 ohne Erdschluss-Schutzeinrichtung , direkt in 650 mm breitGehäuse 4 Module: INS250, direkt in 650 mm breitGehäuse 4 Module: INV250, direkt in 650 mm breitGehäuse 4 Module: NSX100 - 160 ohne Erdschluss-Schutzeinrichtung , direkt in 650 mm breitGehäuse 4 Module: NSX250 ohne Erdschluss-Schutzeinrichtung , direkt in 650 mm breitGehäuse 4 Module: CVS100 - 160 mit Erdschluss-Schutzeinrichtung , direkt in 650 mm breitGehäuse 4 Module: CVS250 mit Erdschluss-Schutzeinrichtung , direkt in 650 mm breitGehäuse 4 Module: NSX100 - 160 mit Erdschluss-Schutzeinrichtung , direkt in 650 mm breitGehäuse 4 Module: NSX250 mit Erdschluss-Schutzeinrichtung , direkt in 650 mm breitGehäuse |
| Standards | IEC 61439-2 |
| Produktzertifizierungen | ASEFA | Zusatzmerkmale |
| Schutzbehandlung | Elektrophorsesbehandlung und heiß-polimerisiertes Polyester-Epoxy-Pulver |
| Oberfläche | Glatt Matt |
| Farbe | Weiß (RAL 9001) |
| Breite | 650 mm |
| Höhe | 192 mm |
| Produktgewicht | 1,48 kg |
| Funktionseinheit | 650 mm 400 mm Prisma P Gehäuse Easypact CVS100 - 160 ohne befestigt Kippschalter horizontal 4P 1 direkt 4 12,5 mm 650 mm 400 mm Prisma P Gehäuse Easypact CVS250 ohne befestigt Kippschalter horizontal 4P 1 direkt 4 12,5 mm 650 mm 400 mm Prisma P Gehäuse Compact INS250 befestigt direkter Frontdrehgriff horizontal 3P 1 direkt 4 12,5 mm 650 mm 400 mm Prisma P Gehäuse Compact INS250 befestigt direkter Frontdrehgriff horizontal 4P 1 direkt 4 12,5 mm 650 mm 400 mm Prisma P Gehäuse Compact INV250 befestigt direkter Frontdrehgriff horizontal 3P 1 direkt 4 12,5 mm 650 mm 400 mm Prisma P Gehäuse Compact INV250 befestigt direkter Frontdrehgriff horizontal 4P 1 direkt 4 12,5 mm 650 mm 400 mm Prisma P Gehäuse Compact NSX100 - 160 ohne befestigt Kippschalter horizontal 4P 1 direkt 4 12,5 mm 650 mm 400 mm Prisma P Gehäuse Compact NSX250 ohne befestigt Kippschalter horizontal 4P 1 direkt 4 12,5 mm 650 mm 400 mm Prisma P Gehäuse Easypact CVS100 - 160 mit befestigt Kippschalter horizontal 4P 1 direkt 4 12,5 mm 650 mm 400 mm Prisma P Gehäuse Easypact CVS250 mit befestigt Kippschalter horizontal 4P 1 direkt 4 12,5 mm 650 mm 400 mm Prisma P Gehäuse Compact NSX100 - 160 mit befestigt Kippschalter horizontal 4P 1 direkt 4 12,5 mm 650 mm 400 mm Prisma P Gehäuse Compact NSX250 mit befestigt Kippschalter horizontal 4P 1 direkt 4 12,5 mm |
Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 1,51 kg |
| VPE 1 Höhe | 5,6 cm |
| VPE 1 Breite | 19,5 cm |
| VPE 1 Länge | 57,5 cm |
| VPE 2 Art | CAR |
| VPE 2 Menge | 5 |
| VPE 2 Gewicht | 7,65 kg |
| VPE 2 Höhe | 22 cm |
| VPE 2 Breite | 22,4 cm |
| VPE 2 Länge | 61 cm |
| VPE 3 Art | P12 |
| VPE 3 Menge | 100 |
| VPE 3 Gewicht | 165 kg |
| VPE 3 Höhe | 105 cm |
| VPE 3 Breite | 80 cm |
| VPE 3 Länge | 120 cm | Vertragliche Gewährleistung |
| Garantie | 18 Monate |
Nachhaltigkeit
Nachhaltigkeit
| Angebotsstatus nachhaltiges Produkt | Green Premium Produkt |
| Frei von REACh-SVHC | Ja |
|
EU-RoHS-Richtlinie
|
Übererfüllung der Konformität (außerhalb EU RoHS-Scope) EU-RoHS-Deklaration |
| Frei von giftigen Schwermetallen | Ja |
|
Quecksilberfrei
|
Ja |
| Enthält Halogene | Produkt mit halogenfreien Kunststoffteilen |
8 Dokumente
| 03412 EU-RoHS-Erklärung
18/03/25 · Umweltkonformitätserklärung |
0,2 MB | Download |
| Prisma - M.PL.HZ.FIXED NS-INS250 TOG.4P - 3D CAD 15/03/25 · CAD | 0,8 MB | Download |
| Catalogue Prisma P 2019 15/03/25 · Katalog | 101,1 MB | Download |
| M.plate 3-4 Hz fix. NS-INS250 tog. 15/03/25 · Gebrauchsanleitung | 1,3 MB | Download |
| PEP_Prisma P Cubicle 1000A 15/03/25 · Produktumweltprofil | 0,4 MB | Download |
| EOLI_Prisma P Cubicle 1000A 15/03/25 · Entsorgungsinformation | 0,3 MB | Download |
| 03412 China-RoHS-Erklärung
22/02/25 · Umweltzertifikat (ROHS/REACH) |
0,2 MB | Download |
| 03412 : Prisma Plus,System P,Montageplatte, horiz. Festeinbau NSX250, Kipph., 4p
18/01/23 · Konformitätserklärung |
0,2 MB | Download |
