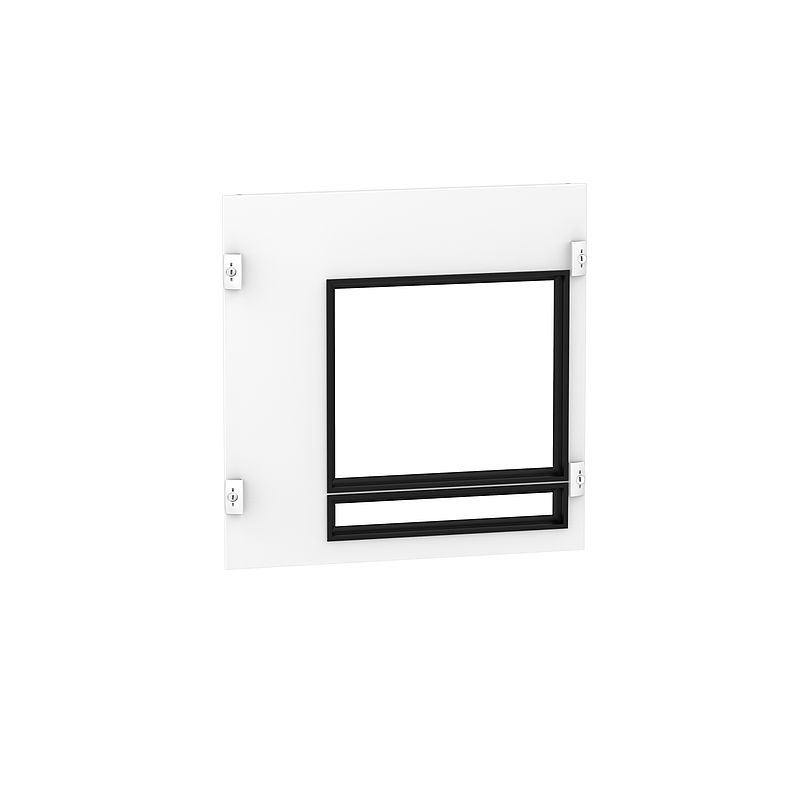

Frontplatte für herausziehbaren NW
03710
Materialpreisgruppe
: DF
29,55 €
Demnächst nicht mehr lieferb…
Eingestellt am: 09. March 2022
EAN Code: 3303430037101
Hauptdokumente
 Produktdatenblatt |
Download |
|
Konformitätserklärung
|
Download |
|
Entsorgungsinformation
|
Download |
|
Produktumweltprofil
|
Download |
|
Katalog
|
Download |
|
CAD
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Prisma |
| Produktserie | Prisma P |
| Produkt oder Komponententyp | Blende |
| Zubehör-/Teilekategorie | Installationszubehör |
| Kompatible Produktfamilie | Prisma (Prisma P) Schaltschrank |
| Typ der Frontplatte | Aussparung |
| installiertes Gerät | Masterpact: Einschubtechnik NW08 - 16 - Steuerung: Kippschalter - vertikal Installation Masterpact: Einschubtechnik NW20 - 25 - Steuerung: Kippschalter - vertikal Installation Masterpact: Einschubtechnik NW32 - Steuerung: Kippschalter - vertikal Installation |
| Beschreibung Pole | 1 3P: Montageplatte Träger: NW08 - 16 vertikal Anlage 1 4P: Montageplatte Träger: NW08 - 16 vertikal Anlage 1 3P: Montageplatte Träger: NW20 - 25 vertikal Anlage 1 4P: Montageplatte Träger: NW20 - 25 vertikal Anlage 1 3P: Montageplatte Träger: NW32 vertikal Anlage 1 4P: Montageplatte Träger: NW32 vertikal Anlage |
| Betriebsposition | Horizontal | Zusatzmerkmale |
| Gehäusebeschreibung | Gehäuse - Breite 650 mm Tiefe 600 mm Gehäuse - Breite 650 mm Tiefe 1000 mm |
| Anschlussposition | Hinterer Anschluss Frontanschluss |
| Anzahl der vertikalen Modulen (50 mm) | 10 |
| Standards | IEC 61439-2 IEC 61439-1 |
| Produktzertifizierungen | ASEFA |
| Material | Stahl |
| Oberfläche | Glatt Matt |
| Schutzbehandlung | Elektrophorsesbehandlung und heiß-polimerisiertes Polyester-Epoxy-Pulver |
| Farbe | Weiß (RAL 9001) |
| Höhe | 500 mm |
| Breite | 500 mm |
| Produktgewicht | 1,76 kg |
| Menge pro Satz | Satz à 1 |
| Funktionseinheit | 650 mm 600 mm Prisma P Gehäuse Masterpact NW08 - 16 Einschubtechnik Kippschalter vertikal 3P 1 frontseitiger Anschluss an Canalis 27 650 mm 1000 mm Prisma P Gehäuse Masterpact NW08 - 16 Einschubtechnik Kippschalter vertikal 3P 1 rückseitiger Anschluss an Adapter 15 650 mm 600 mm Prisma P Gehäuse Masterpact NW08 - 16 Einschubtechnik Kippschalter vertikal 4P 1 frontseitiger Anschluss an Canalis 27 650 mm 1000 mm Prisma P Gehäuse Masterpact NW08 - 16 Einschubtechnik Kippschalter vertikal 4P 1 rückseitiger Anschluss an Adapter 15 650 mm 1000 mm Prisma P Gehäuse Masterpact NW20 - 25 Einschubtechnik Kippschalter vertikal 3P 1 rückseitiger Anschluss an Adapter 15 650 mm 1000 mm Prisma P Gehäuse Masterpact NW20 - 25 Einschubtechnik Kippschalter vertikal 4P 1 rückseitiger Anschluss an Adapter 15 650 mm 1000 mm Prisma P Gehäuse Masterpact NW32 Einschubtechnik Kippschalter vertikal 3P 1 rückseitiger Anschluss an Adapter 15 650 mm 1000 mm Prisma P Gehäuse Masterpact NW32 Einschubtechnik Kippschalter vertikal 4P 1 rückseitiger Anschluss an Adapter 15 650 mm 600 mm Prisma P Gehäuse Masterpact NW08 - 16 Einschubtechnik Kippschalter vertikal 3P 1 frontseitiger Anschluss an Adapter 19 650 mm 1000 mm Prisma P Gehäuse Masterpact NW08 - 16 Einschubtechnik Kippschalter vertikal 3P 1 rückseitiger Anschluss an Canalis 17 650 mm 600 mm Prisma P Gehäuse Masterpact NW08 - 16 Einschubtechnik Kippschalter vertikal 3P 1 frontseitiger Anschluss an Sammelschiene 36 650 mm 600 mm Prisma P Gehäuse Masterpact NW08 - 16 Einschubtechnik Kippschalter vertikal 4P 1 frontseitiger Anschluss an Adapter 19 650 mm 1000 mm Prisma P Gehäuse Masterpact NW08 - 16 Einschubtechnik Kippschalter vertikal 4P 1 rückseitiger Anschluss an Canalis 17 650 mm 600 mm Prisma P Gehäuse Masterpact NW08 - 16 Einschubtechnik Kippschalter vertikal 4P 1 frontseitiger Anschluss an Sammelschiene 36 650 mm 600 mm Prisma P Gehäuse Masterpact NW20 - 25 Einschubtechnik Kippschalter vertikal 3P 1 frontseitiger Anschluss an Adapter 20 650 mm 600 mm Prisma P Gehäuse Masterpact NW20 - 25 Einschubtechnik Kippschalter vertikal 3P 1 frontseitiger Anschluss an Canalis 28 650 mm 1000 mm Prisma P Gehäuse Masterpact NW20 - 25 Einschubtechnik Kippschalter vertikal 3P 1 rückseitiger Anschluss an Canalis 17 650 mm 600 mm Prisma P Gehäuse Masterpact NW20 - 25 Einschubtechnik Kippschalter vertikal 3P 1 frontseitiger Anschluss an Sammelschiene 36 650 mm 600 mm Prisma P Gehäuse Masterpact NW20 - 25 Einschubtechnik Kippschalter vertikal 4P 1 frontseitiger Anschluss an Adapter 20 650 mm 600 mm Prisma P Gehäuse Masterpact NW20 - 25 Einschubtechnik Kippschalter vertikal 4P 1 frontseitiger Anschluss an Canalis 28 650 mm 1000 mm Prisma P Gehäuse Masterpact NW20 - 25 Einschubtechnik Kippschalter vertikal 4P 1 rückseitiger Anschluss an Canalis 17 650 mm 600 mm Prisma P Gehäuse Masterpact NW20 - 25 Einschubtechnik Kippschalter vertikal 4P 1 frontseitiger Anschluss an Sammelschiene 36 650 mm 600 mm Prisma P Gehäuse Masterpact NW32 Einschubtechnik Kippschalter vertikal 3P 1 frontseitiger Anschluss an Adapter 20 650 mm 600 mm Prisma P Gehäuse Masterpact NW32 Einschubtechnik Kippschalter vertikal 3P 1 frontseitiger Anschluss an Canalis 28 650 mm 1000 mm Prisma P Gehäuse Masterpact NW32 Einschubtechnik Kippschalter vertikal 3P 1 rückseitiger Anschluss an Canalis 17 650 mm 600 mm Prisma P Gehäuse Masterpact NW32 Einschubtechnik Kippschalter vertikal 3P 1 frontseitiger Anschluss an Sammelschiene 36 650 mm 600 mm Prisma P Gehäuse Masterpact NW32 Einschubtechnik Kippschalter vertikal 4P 1 frontseitiger Anschluss an Adapter 20 650 mm 600 mm Prisma P Gehäuse Masterpact NW32 Einschubtechnik Kippschalter vertikal 4P 1 frontseitiger Anschluss an Canalis 28 650 mm 1000 mm Prisma P Gehäuse Masterpact NW32 Einschubtechnik Kippschalter vertikal 4P 1 rückseitiger Anschluss an Canalis 17 650 mm 600 mm Prisma P Gehäuse Masterpact NW32 Einschubtechnik Kippschalter vertikal 4P 1 frontseitiger Anschluss an Sammelschiene 36 |
Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 1,764 kg |
| VPE 1 Höhe | 1,400 cm |
| VPE 1 Breite | 50,000 cm |
| VPE 1 Länge | 50,000 cm |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 5 |
| VPE 2 Gewicht | 9,516 kg |
| VPE 2 Höhe | 20,500 cm |
| VPE 2 Breite | 53,500 cm |
| VPE 2 Länge | 53,900 cm |
| VPE 3 Art | P12 |
| VPE 3 Menge | 40 |
| VPE 3 Gewicht | 96,000 kg |
| VPE 3 Höhe | 100,000 cm |
| VPE 3 Breite | 80,000 cm |
| VPE 3 Länge | 120,000 cm | Vertragliche Gewährleistung |
| Garantie | 18 Monate |
Nachhaltigkeit
Nachhaltigkeit
| Angebotsstatus nachhaltiges Produkt | Green Premium Produkt |
| Frei von REACh-SVHC | Ja |
|
EU-RoHS-Richtlinie
|
Übererfüllung der Konformität (außerhalb EU RoHS-Scope) EU-RoHS-Deklaration |
| Frei von giftigen Schwermetallen | Ja |
|
Quecksilberfrei
|
Ja |
7 Dokumente
| 03710 EU-RoHS-Erklärung
18/03/25 · Umweltkonformitätserklärung |
0,2 MB | Download |
| Catalogue Prisma P 2019 15/03/25 · Katalog | 101,1 MB | Download |
| PEP_Prisma P Cubicle 1000A 15/03/25 · Produktumweltprofil | 0,4 MB | Download |
| EOLI_Prisma P Cubicle 1000A 15/03/25 · Entsorgungsinformation | 0,3 MB | Download |
| 03710 China-RoHS-Erklärung
22/02/25 · Umweltzertifikat (ROHS/REACH) |
0,2 MB | Download |
| Prisma - FR.PL.WITHDRAWABLE NW - 3D CAD 17/01/25 · CAD | 2,7 MB | Download |
| 03710 : Frontplatte für herausziehbaren NW
18/01/23 · Konformitätserklärung |
0,2 MB | Download |
