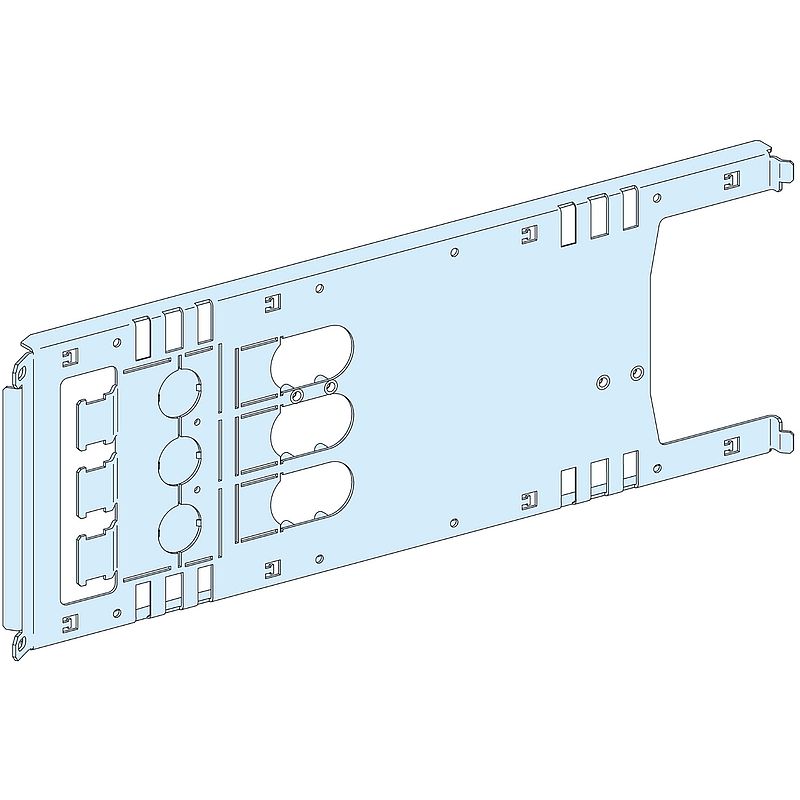

Prisma Plus, System P, Montageplatte NSX630 horizontal, Kipphebel, 3p
03453
Materialpreisgruppe
: DF
25,60 €
Demnächst nicht mehr lieferb…
Eingestellt am: 09. March 2022
EAN Code: 3303430034537
Hauptdokumente
 Produktdatenblatt |
Download |
|
Konformitätserklärung
|
Download |
|
Entsorgungsinformation
|
Download |
|
Produktumweltprofil
|
Download |
|
Gebrauchsanleitung
|
Download |
|
Katalog
|
Download |
|
CAD
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Prisma |
| Produktserie | Prisma P |
| Produkt oder Komponententyp | Montageplatte |
| Zubehör-/Teilekategorie | Installationszubehör |
| Kompatible Produktfamilie | Prisma (Prisma P) Schaltschrank |
| die Installationsbeschreibung | Gehäuse - Breite 650 mm Tiefe 400 mm |
| installiertes Gerät | Easypact: befestigt CVS400 ohne Erdschlussschutz - Steuerung: direkter Frontdrehgriff - horizontal Installation Easypact: befestigt CVS630 ohne Erdschlussschutz - Steuerung: direkter Frontdrehgriff - horizontal Installation Compact: steckbar NSX400 ohne Erdschlussschutz - Steuerung: Kippschalter - horizontal Installation Compact: befestigt NSX400 ohne Erdschlussschutz - Steuerung: direkter Frontdrehgriff - horizontal Installation Compact: befestigt NSX400 ohne Erdschlussschutz - Steuerung: Motorantrieb - horizontal Installation Compact: steckbar NSX400 ohne Erdschlussschutz - Steuerung: direkter Frontdrehgriff - horizontal Installation Compact: steckbar NSX400 ohne Erdschlussschutz - Steuerung: Motorantrieb - horizontal Installation Compact: steckbar NSX630 ohne Erdschlussschutz - Steuerung: Kippschalter - horizontal Installation Compact: befestigt NSX630 ohne Erdschlussschutz - Steuerung: direkter Frontdrehgriff - horizontal Installation Compact: befestigt NSX630 ohne Erdschlussschutz - Steuerung: Motorantrieb - horizontal Installation Compact: steckbar NSX630 ohne Erdschlussschutz - Steuerung: direkter Frontdrehgriff - horizontal Installation Compact: steckbar NSX630 ohne Erdschlussschutz - Steuerung: Motorantrieb - horizontal Installation Easypact: befestigt CVS400 mit Erdschlussschutz - Steuerung: direkter Frontdrehgriff - horizontal Installation Easypact: befestigt CVS630 mit Erdschlussschutz - Steuerung: direkter Frontdrehgriff - horizontal Installation Compact: steckbar NSX400 mit Erdschlussschutz - Steuerung: Kippschalter - horizontal Installation Compact: befestigt NSX400 mit Erdschlussschutz - Steuerung: direkter Frontdrehgriff - horizontal Installation Compact: befestigt NSX400 mit Erdschlussschutz - Steuerung: Motorantrieb - horizontal Installation Compact: steckbar NSX400 mit Erdschlussschutz - Steuerung: direkter Frontdrehgriff - horizontal Installation Compact: steckbar NSX400 mit Erdschlussschutz - Steuerung: Motorantrieb - horizontal Installation Compact: steckbar NSX630 mit Erdschlussschutz - Steuerung: Kippschalter - horizontal Installation Compact: befestigt NSX630 mit Erdschlussschutz - Steuerung: direkter Frontdrehgriff - horizontal Installation Compact: befestigt NSX630 mit Erdschlussschutz - Steuerung: Motorantrieb - horizontal Installation Compact: steckbar NSX630 mit Erdschlussschutz - Steuerung: direkter Frontdrehgriff - horizontal Installation Compact: steckbar NSX630 mit Erdschlussschutz - Steuerung: Motorantrieb - horizontal Installation |
| Beschreibung der Pole | 1 3P: befestigt CVS400 horizontal Anlage 1 3P: befestigt CVS630 horizontal Anlage 1 3P: befestigt NSX400 horizontal Anlage 1 3P: befestigt NSX630 horizontal Anlage 1 3P: steckbar NSX400 horizontal Anlage 1 3P: steckbar NSX630 horizontal Anlage |
| Anzahl an vertikalen Modulen (50 mm) | 4 Module: CVS400 ohne Erdschluss-Schutzeinrichtung , direkt in 650 mm breitGehäuse 4 Module: CVS630 ohne Erdschluss-Schutzeinrichtung , direkt in 650 mm breitGehäuse 4 Module: NSX400 ohne Erdschluss-Schutzeinrichtung , direkt in 650 mm breitGehäuse 4 Module: NSX630 ohne Erdschluss-Schutzeinrichtung , direkt in 650 mm breitGehäuse 4 Module: CVS400 mit Erdschluss-Schutzeinrichtung , direkt in 650 mm breitGehäuse 4 Module: CVS630 mit Erdschluss-Schutzeinrichtung , direkt in 650 mm breitGehäuse 4 Module: NSX400 mit Erdschluss-Schutzeinrichtung , direkt in 650 mm breitGehäuse 4 Module: NSX630 mit Erdschluss-Schutzeinrichtung , direkt in 650 mm breitGehäuse 3 Module: NSX400 ohne Erdschluss-Schutzeinrichtung , direkt in 650 mm breitGehäuse 3 Module: NSX630 ohne Erdschluss-Schutzeinrichtung , direkt in 650 mm breitGehäuse 3 Module: NSX400 mit Erdschluss-Schutzeinrichtung , direkt in 650 mm breitGehäuse 3 Module: NSX630 mit Erdschluss-Schutzeinrichtung , direkt in 650 mm breitGehäuse |
| Standards | IEC 61439-2 |
| Produktzertifizierungen | ASEFA | Zusatzmerkmale |
| Schutzbehandlung | Elektrophorsesbehandlung und heiß-polimerisiertes Polyester-Epoxy-Pulver |
| Oberfläche | Matt Glatt |
| Farbe | Weiß (RAL 9001) |
| Breite | 650 mm |
| Höhe | 200 mm |
| Produktgewicht | 2,5 kg |
| Funktionseinheit | 650 mm 400 mm Prisma P Gehäuse Easypact CVS400 ohne befestigt direkter Frontdrehgriff horizontal 3P 1 direkt 4 12,5 mm 650 mm 400 mm Prisma P Gehäuse Easypact CVS630 ohne befestigt direkter Frontdrehgriff horizontal 3P 1 direkt 4 12,5 mm 650 mm 400 mm Prisma P Gehäuse Compact NSX400 ohne steckbar Kippschalter horizontal 3P 1 direkt 3 12,5 mm 650 mm 400 mm Prisma P Gehäuse Compact NSX400 ohne befestigt direkter Frontdrehgriff horizontal 3P 1 direkt 4 12,5 mm 650 mm 400 mm Prisma P Gehäuse Compact NSX400 ohne befestigt Motorantrieb horizontal 3P 1 direkt 4 12,5 mm 650 mm 400 mm Prisma P Gehäuse Compact NSX400 ohne steckbar direkter Frontdrehgriff horizontal 3P 1 direkt 4 12,5 mm 650 mm 400 mm Prisma P Gehäuse Compact NSX400 ohne steckbar Motorantrieb horizontal 3P 1 direkt 4 12,5 mm 650 mm 400 mm Prisma P Gehäuse Compact NSX630 ohne steckbar Kippschalter horizontal 3P 1 direkt 3 12,5 mm 650 mm 400 mm Prisma P Gehäuse Compact NSX630 ohne befestigt direkter Frontdrehgriff horizontal 3P 1 direkt 4 12,5 mm 650 mm 400 mm Prisma P Gehäuse Compact NSX630 ohne befestigt Motorantrieb horizontal 3P 1 direkt 4 12,5 mm 650 mm 400 mm Prisma P Gehäuse Compact NSX630 ohne steckbar direkter Frontdrehgriff horizontal 3P 1 direkt 4 12,5 mm 650 mm 400 mm Prisma P Gehäuse Compact NSX630 ohne steckbar Motorantrieb horizontal 3P 1 direkt 4 12,5 mm 650 mm 400 mm Prisma P Gehäuse Easypact CVS400 mit befestigt direkter Frontdrehgriff horizontal 3P 1 direkt 4 12,5 mm 650 mm 400 mm Prisma P Gehäuse Easypact CVS630 mit befestigt direkter Frontdrehgriff horizontal 3P 1 direkt 4 12,5 mm 650 mm 400 mm Prisma P Gehäuse Compact NSX400 mit steckbar Kippschalter horizontal 3P 1 direkt 3 12,5 mm 650 mm 400 mm Prisma P Gehäuse Compact NSX400 mit befestigt direkter Frontdrehgriff horizontal 3P 1 direkt 4 12,5 mm 650 mm 400 mm Prisma P Gehäuse Compact NSX400 mit befestigt Motorantrieb horizontal 3P 1 direkt 4 12,5 mm 650 mm 400 mm Prisma P Gehäuse Compact NSX400 mit steckbar direkter Frontdrehgriff horizontal 3P 1 direkt 4 12,5 mm 650 mm 400 mm Prisma P Gehäuse Compact NSX400 mit steckbar Motorantrieb horizontal 3P 1 direkt 4 12,5 mm 650 mm 400 mm Prisma P Gehäuse Compact NSX630 mit steckbar Kippschalter horizontal 3P 1 direkt 3 12,5 mm 650 mm 400 mm Prisma P Gehäuse Compact NSX630 mit befestigt direkter Frontdrehgriff horizontal 3P 1 direkt 4 12,5 mm 650 mm 400 mm Prisma P Gehäuse Compact NSX630 mit befestigt Motorantrieb horizontal 3P 1 direkt 4 12,5 mm 650 mm 400 mm Prisma P Gehäuse Compact NSX630 mit steckbar direkter Frontdrehgriff horizontal 3P 1 direkt 4 12,5 mm 650 mm 400 mm Prisma P Gehäuse Compact NSX630 mit steckbar Motorantrieb horizontal 3P 1 direkt 4 12,5 mm |
Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 2,61 kg |
| VPE 1 Höhe | 4 cm |
| VPE 1 Breite | 21 cm |
| VPE 1 Länge | 58 cm |
| VPE 2 Art | S04 |
| VPE 2 Menge | 9 |
| VPE 2 Gewicht | 24,1 kg |
| VPE 2 Höhe | 30 cm |
| VPE 2 Breite | 40 cm |
| VPE 2 Länge | 60 cm |
| VPE 3 Art | P12 |
| VPE 3 Menge | 108 |
| VPE 3 Gewicht | 301,2 kg |
| VPE 3 Höhe | 105 cm |
| VPE 3 Breite | 80 cm |
| VPE 3 Länge | 120 cm | Vertragliche Gewährleistung |
| Garantie | 18 Monate |
Nachhaltigkeit
Nachhaltigkeit
| Angebotsstatus nachhaltiges Produkt | Green Premium Produkt |
|
EU-RoHS-Richtlinie
|
Übererfüllung der Konformität (außerhalb EU RoHS-Scope) EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| Enthält Halogene | Produkt mit halogenfreien Kunststoffteilen |
9 Dokumente
| 03453 EU-RoHS-Erklärung
18/03/25 · Umweltkonformitätserklärung |
0,2 MB | Download |
| Catalogue Prisma P 2019 15/03/25 · Katalog | 101,1 MB | Download |
| PEP_Prisma P Cubicle 1000A 15/03/25 · Produktumweltprofil | 0,4 MB | Download |
| EOLI_Prisma P Cubicle 1000A 15/03/25 · Entsorgungsinformation | 0,3 MB | Download |
| M.PL.HZ.NS630 3P 15/02/25 · CAD | 1,1 MB | Download |
| M.PL.HZ.NS630 3P 15/02/25 · CAD | 0,7 MB | Download |
| Prisma - M.pl. Hz. NS630 - Gebrauchsanleitung 15/02/25 · Gebrauchsanleitung | 1,5 MB | Download |
| 03453 China-RoHS-Erklärung
11/02/25 · Umweltzertifikat (ROHS/REACH) |
0,2 MB | Download |
| 03453 : Prisma Plus, System P, Montageplatte NSX630 horizontal, Kipphebel, 3p
18/01/23 · Konformitätserklärung |
0,2 MB | Download |
