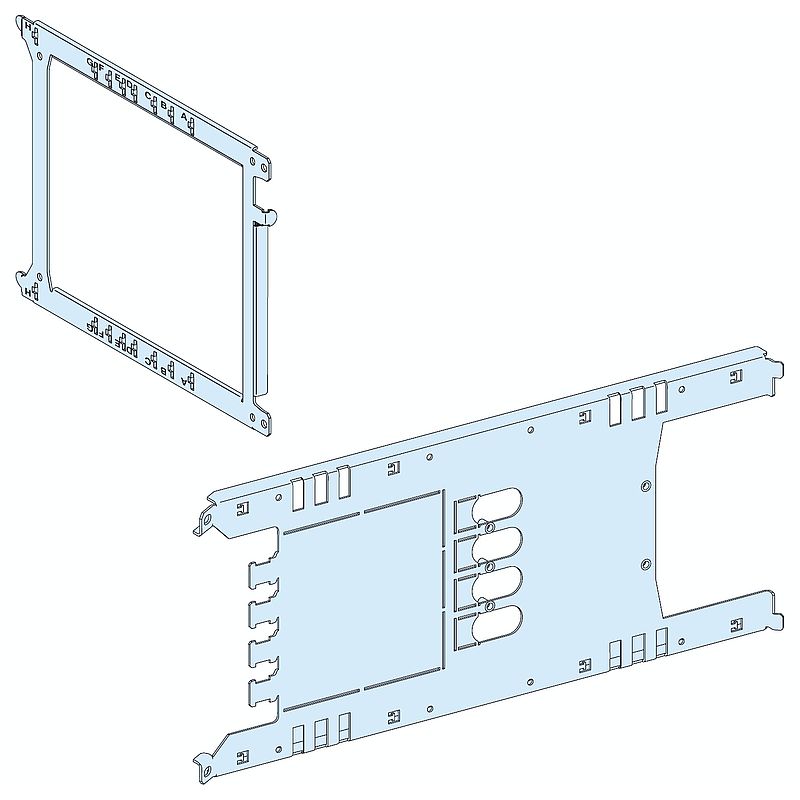

Prisma Plus, System P,Montageplatte f. horiz. Einschubtechnik NSX100-250
03415
Materialpreisgruppe
: DF
36,15 €
Demnächst nicht mehr lieferb…
Eingestellt am: 09. March 2022
EAN Code: 3303430034155
Hauptdokumente
 Produktdatenblatt |
Download |
|
Konformitätserklärung
|
Download |
|
Entsorgungsinformation
|
Download |
|
Produktumweltprofil
|
Download |
|
Gebrauchsanleitung
|
Download |
|
Katalog
|
Download |
|
CAD
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Prisma |
| Produktserie | Prisma P |
| Produkt oder Komponententyp | Montageplatte |
| Zubehör-/Teilekategorie | Installationszubehör |
| Kompatible Produktfamilie | Prisma (Prisma P) Schaltschrank |
| die Installationsbeschreibung | Gehäuse - Breite 650 mm Tiefe 400 mm |
| installiertes Gerät | Compact: Einschubtechnik NSX100 - 160 ohne Erdschlussschutz - Steuerung: Kippschalter - horizontal Installation Compact: Einschubtechnik NSX100 - 160 ohne Erdschlussschutz - Steuerung: direkter Frontdrehgriff - horizontal Installation Compact: Einschubtechnik NSX100 - 160 ohne Erdschlussschutz - Steuerung: Motorantrieb - horizontal Installation Compact: Einschubtechnik NSX250 ohne Erdschlussschutz - Steuerung: Kippschalter - horizontal Installation Compact: Einschubtechnik NSX250 ohne Erdschlussschutz - Steuerung: direkter Frontdrehgriff - horizontal Installation Compact: Einschubtechnik NSX250 ohne Erdschlussschutz - Steuerung: Motorantrieb - horizontal Installation Compact: Einschubtechnik NSX100 - 160 mit Erdschlussschutz - Steuerung: Kippschalter - horizontal Installation Compact: Einschubtechnik NSX100 - 160 mit Erdschlussschutz - Steuerung: direkter Frontdrehgriff - horizontal Installation Compact: Einschubtechnik NSX100 - 160 mit Erdschlussschutz - Steuerung: Motorantrieb - horizontal Installation Compact: Einschubtechnik NSX250 mit Erdschlussschutz - Steuerung: Kippschalter - horizontal Installation Compact: Einschubtechnik NSX250 mit Erdschlussschutz - Steuerung: direkter Frontdrehgriff - horizontal Installation Compact: Einschubtechnik NSX250 mit Erdschlussschutz - Steuerung: Motorantrieb - horizontal Installation |
| Beschreibung der Pole | 1 3P: Einschubtechnik NSX100 - 160 horizontal Anlage 1 4P: Einschubtechnik NSX100 - 160 horizontal Anlage 1 3P: Einschubtechnik NSX250 horizontal Anlage 1 4P: Einschubtechnik NSX250 horizontal Anlage |
| Anzahl an vertikalen Modulen (50 mm) | 5 Module: NSX100 - 160 ohne Erdschluss-Schutzeinrichtung , direkt in 650 mm breitGehäuse 5 Module: NSX250 ohne Erdschluss-Schutzeinrichtung , direkt in 650 mm breitGehäuse 5 Module: NSX100 - 160 mit Erdschluss-Schutzeinrichtung , direkt in 650 mm breitGehäuse 5 Module: NSX250 mit Erdschluss-Schutzeinrichtung , direkt in 650 mm breitGehäuse |
| Standards | IEC 61439-2 |
| Produktzertifizierungen | ASEFA | Zusatzmerkmale |
| Schutzbehandlung | Elektrophorsesbehandlung und heiß-polimerisiertes Polyester-Epoxy-Pulver |
| Oberfläche | Glatt Matt |
| Farbe | Weiß (RAL 9001) |
| Breite | 575 mm |
| Höhe | 245 mm |
| Produktgewicht | 2,78 kg |
| Funktionseinheit | 650 mm 400 mm Prisma P Gehäuse Compact NSX100 - 160 ohne Einschubtechnik direkter Frontdrehgriff horizontal 3P 1 direkt 5 12,5 mm 650 mm 400 mm Prisma P Gehäuse Compact NSX100 - 160 ohne Einschubtechnik Motorantrieb horizontal 3P 1 direkt 5 12,5 mm 650 mm 400 mm Prisma P Gehäuse Compact NSX100 - 160 ohne Einschubtechnik direkter Frontdrehgriff horizontal 4P 1 direkt 5 12,5 mm 650 mm 400 mm Prisma P Gehäuse Compact NSX100 - 160 ohne Einschubtechnik Motorantrieb horizontal 4P 1 direkt 5 12,5 mm 650 mm 400 mm Prisma P Gehäuse Compact NSX100 - 160 ohne Einschubtechnik Kippschalter horizontal 3P 1 direkt 5 12,5 mm 650 mm 400 mm Prisma P Gehäuse Compact NSX100 - 160 ohne Einschubtechnik Kippschalter horizontal 4P 1 direkt 5 12,5 mm 650 mm 400 mm Prisma P Gehäuse Compact NSX250 ohne Einschubtechnik direkter Frontdrehgriff horizontal 3P 1 direkt 5 12,5 mm 650 mm 400 mm Prisma P Gehäuse Compact NSX250 ohne Einschubtechnik Motorantrieb horizontal 3P 1 direkt 5 12,5 mm 650 mm 400 mm Prisma P Gehäuse Compact NSX250 ohne Einschubtechnik direkter Frontdrehgriff horizontal 4P 1 direkt 5 12,5 mm 650 mm 400 mm Prisma P Gehäuse Compact NSX250 ohne Einschubtechnik Motorantrieb horizontal 4P 1 direkt 5 12,5 mm 650 mm 400 mm Prisma P Gehäuse Compact NSX250 ohne Einschubtechnik Kippschalter horizontal 3P 1 direkt 5 12,5 mm 650 mm 400 mm Prisma P Gehäuse Compact NSX250 ohne Einschubtechnik Kippschalter horizontal 4P 1 direkt 5 12,5 mm 650 mm 400 mm Prisma P Gehäuse Compact NSX100 - 160 mit Einschubtechnik direkter Frontdrehgriff horizontal 3P 1 direkt 5 12,5 mm 650 mm 400 mm Prisma P Gehäuse Compact NSX100 - 160 mit Einschubtechnik Motorantrieb horizontal 3P 1 direkt 5 12,5 mm 650 mm 400 mm Prisma P Gehäuse Compact NSX100 - 160 mit Einschubtechnik direkter Frontdrehgriff horizontal 4P 1 direkt 5 12,5 mm 650 mm 400 mm Prisma P Gehäuse Compact NSX100 - 160 mit Einschubtechnik Motorantrieb horizontal 4P 1 direkt 5 12,5 mm 650 mm 400 mm Prisma P Gehäuse Compact NSX100 - 160 mit Einschubtechnik Kippschalter horizontal 3P 1 direkt 5 12,5 mm 650 mm 400 mm Prisma P Gehäuse Compact NSX100 - 160 mit Einschubtechnik Kippschalter horizontal 4P 1 direkt 5 12,5 mm 650 mm 400 mm Prisma P Gehäuse Compact NSX250 mit Einschubtechnik direkter Frontdrehgriff horizontal 3P 1 direkt 5 12,5 mm 650 mm 400 mm Prisma P Gehäuse Compact NSX250 mit Einschubtechnik Motorantrieb horizontal 3P 1 direkt 5 12,5 mm |
Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 2,780 kg |
| VPE 1 Höhe | 4,000 cm |
| VPE 1 Breite | 25,000 cm |
| VPE 1 Länge | 58,000 cm |
| VPE 2 Art | CAR |
| VPE 2 Menge | 4 |
| VPE 2 Gewicht | 11,840 kg |
| VPE 2 Höhe | 20,000 cm |
| VPE 2 Breite | 40,000 cm |
| VPE 2 Länge | 60,000 cm |
| VPE 3 Art | P12 |
| VPE 3 Menge | 16 |
| VPE 3 Gewicht | 47,360 kg |
| VPE 3 Höhe | 35,000 cm |
| VPE 3 Breite | 80,000 cm |
| VPE 3 Länge | 120,000 cm | Vertragliche Gewährleistung |
| Garantie | 18 Monate |
Nachhaltigkeit
Nachhaltigkeit
| Angebotsstatus nachhaltiges Produkt | Green Premium Produkt |
|
EU-RoHS-Richtlinie
|
Übererfüllung der Konformität (außerhalb EU RoHS-Scope) EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| Enthält Halogene | Produkt mit halogenfreien Kunststoffteilen |
10 Dokumente
| 03415 EU-RoHS-Erklärung
18/03/25 · Umweltkonformitätserklärung |
0,2 MB | Download |
| Catalogue Prisma P 2019 15/03/25 · Katalog | 101,1 MB | Download |
| Bedienung der Torwellenöffnung - Gebrauchsanleitung 15/03/25 · Gebrauchsanleitung | 1,7 MB | Download |
| M.Plate.Hz.withd.NS250/630 3-4P 15/03/25 · Gebrauchsanleitung | 5,6 MB | Download |
| PEP_Prisma P Cubicle 1000A 15/03/25 · Produktumweltprofil | 0,4 MB | Download |
| EOLI_Prisma P Cubicle 1000A 15/03/25 · Entsorgungsinformation | 0,3 MB | Download |
| 03415 China-RoHS-Erklärung
22/02/25 · Umweltzertifikat (ROHS/REACH) |
0,2 MB | Download |
| M.PL.HZ.WITHD.NS250 3P-4P 17/01/25 · CAD | 0,8 MB | Download |
| M.PL.HZ.WITHD.NS250 3P-4P 17/01/25 · CAD | 0,4 MB | Download |
| 03415 : Prisma Plus, System P,Montageplatte f. horiz. Einschubtechnik NSX100-250
18/01/23 · Konformitätserklärung |
0,2 MB | Download |
