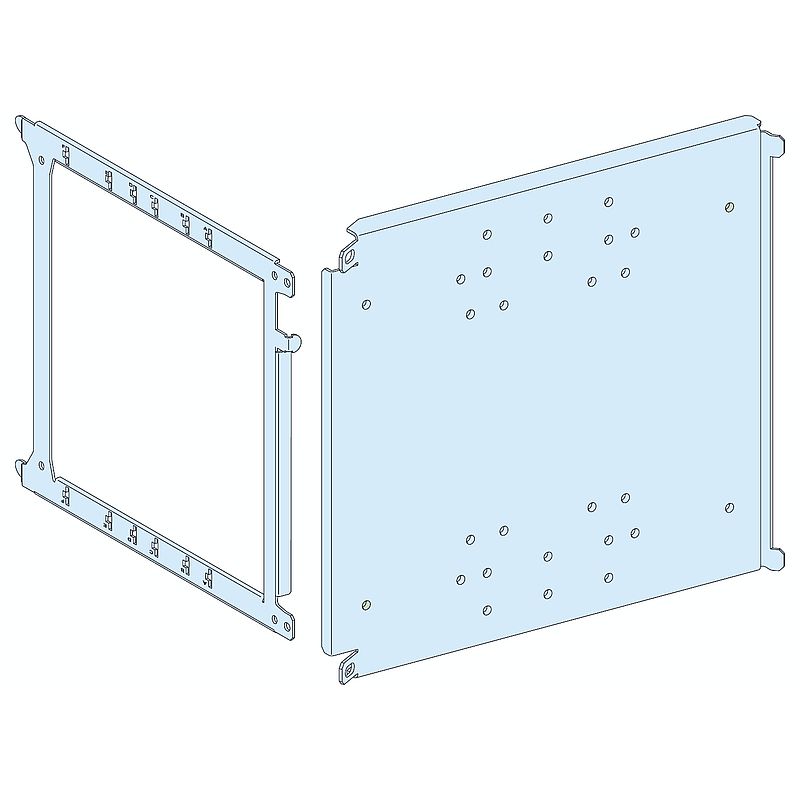

Prisma Plus,System P,Montageplatte f. vert. Festeinbau NS1600, B = 400mm
03487
Materialpreisgruppe
: DF
55,10 €
Demnächst nicht mehr lieferb…
Eingestellt am: 09. March 2022
EAN Code: 3303430034872
Hauptdokumente
 Produktdatenblatt |
Download |
|
Konformitätserklärung
|
Download |
|
Entsorgungsinformation
|
Download |
|
Produktumweltprofil
|
Download |
|
Gebrauchsanleitung
|
Download |
|
Katalog
|
Download |
|
CAD
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Prisma |
| Produktserie | Prisma P |
| Produkt oder Komponententyp | Montageplatte |
| Zubehör-/Teilekategorie | Installationszubehör |
| Kompatible Produktfamilie | Prisma (Prisma P) Schaltschrank |
| die Installationsbeschreibung | Gehäuse - Breite 400 mm Tiefe 400 mm |
| installiertes Gerät | Compact: befestigt NSX400 ohne Erdschlussschutz - Steuerung: Kippschalter - vertikal Installation Compact: befestigt NSX630 ohne Erdschlussschutz - Steuerung: Kippschalter - vertikal Installation Compact: befestigt NSX400 mit Erdschlussschutz - Steuerung: Kippschalter - vertikal Installation Compact: befestigt NSX630 mit Erdschlussschutz - Steuerung: Kippschalter - vertikal Installation Compact: befestigt NSX400 ohne Erdschlussschutz - Steuerung: direkter Frontdrehgriff - vertikal Installation Compact: befestigt NSX630 ohne Erdschlussschutz - Steuerung: direkter Frontdrehgriff - vertikal Installation Compact: steckbar NSX400 ohne Erdschlussschutz - Steuerung: Kippschalter - vertikal Installation Compact: befestigt NSX400 ohne Erdschlussschutz - Steuerung: Motorantrieb - vertikal Installation Compact: steckbar NSX400 ohne Erdschlussschutz - Steuerung: direkter Frontdrehgriff - vertikal Installation Compact: steckbar NSX400 ohne Erdschlussschutz - Steuerung: Motorantrieb - vertikal Installation Compact: steckbar NSX630 ohne Erdschlussschutz - Steuerung: Kippschalter - vertikal Installation Compact: befestigt NSX630 ohne Erdschlussschutz - Steuerung: Motorantrieb - vertikal Installation Compact: steckbar NSX630 ohne Erdschlussschutz - Steuerung: direkter Frontdrehgriff - vertikal Installation Compact: steckbar NSX630 ohne Erdschlussschutz - Steuerung: Motorantrieb - vertikal Installation Compact: steckbar NSX400 mit Erdschlussschutz - Steuerung: Kippschalter - vertikal Installation Compact: steckbar NSX630 mit Erdschlussschutz - Steuerung: Kippschalter - vertikal Installation Compact: befestigt NS1250 - Steuerung: Kippschalter - vertikal Installation Compact: befestigt NS1250 - Steuerung: direkter Frontdrehgriff - vertikal Installation Compact: befestigt NS1250 - Steuerung: Motorantrieb - vertikal Installation Compact: befestigt NS1600 - Steuerung: Kippschalter - vertikal Installation Compact: befestigt NS1600 - Steuerung: direkter Frontdrehgriff - vertikal Installation Compact: befestigt NS1600 - Steuerung: Motorantrieb - vertikal Installation Compact: befestigt NS630b - 1000 - Steuerung: Kippschalter - vertikal Installation Compact: befestigt NS630b - 1000 - Steuerung: direkter Frontdrehgriff - vertikal Installation Compact: befestigt NS630b - 1000 - Steuerung: Motorantrieb - vertikal Installation |
| Beschreibung der Pole | 1 3P: befestigt NSX400 vertikal Anlage 1 4P: befestigt NSX400 vertikal Anlage 1 3P: befestigt NSX630 vertikal Anlage 1 4P: befestigt NSX630 vertikal Anlage 1 3P: steckbar NSX400 vertikal Anlage 1 4P: steckbar NSX400 vertikal Anlage 1 3P: steckbar NSX630 vertikal Anlage 1 4P: steckbar NSX630 vertikal Anlage 1 3P: befestigt NS1250 vertikal Anlage 1 4P: befestigt NS1250 vertikal Anlage 1 3P: befestigt NS1600 vertikal Anlage 1 4P: befestigt NS1600 vertikal Anlage 1 3P: befestigt NS630b - 1000 vertikal Anlage 1 4P: befestigt NS630b - 1000 vertikal Anlage |
| Anzahl an vertikalen Modulen (50 mm) | 36 Module: NS1250, direkt in 400 mm breitGehäuse 36 Module: NS1600, direkt in 400 mm breitGehäuse 36 Module: NS630b - 1000, direkt in 400 mm breitGehäuse 12 Module: NSX400 ohne Erdschluss-Schutzeinrichtung , Frontanschluss in 400 mm breitGehäuse 12 Module: NSX630 ohne Erdschluss-Schutzeinrichtung , Frontanschluss in 400 mm breitGehäuse 14 Module: NSX400 mit Erdschluss-Schutzeinrichtung , Frontanschluss in 400 mm breitGehäuse 14 Module: NSX630 mit Erdschluss-Schutzeinrichtung , Frontanschluss in 400 mm breitGehäuse |
| Standards | IEC 61439-2 |
| Produktzertifizierungen | ASEFA | Zusatzmerkmale |
| Schutzbehandlung | Elektrophorsesbehandlung und heiß-polimerisiertes Polyester-Epoxy-Pulver |
| Oberfläche | Matt Glatt |
| Farbe | Weiß (RAL 9001) |
| Breite | 400 mm |
| Höhe | 300 mm |
| Produktgewicht | 2,7 kg |
| Funktionseinheit | 400 mm 400 mm Prisma P Gehäuse Compact NS1250 befestigt Kippschalter vertikal 3P 1 direkt 36 762,5 mm 400 mm 400 mm Prisma P Gehäuse Compact NS1250 befestigt Kippschalter vertikal 4P 1 direkt 36 762,5 mm 400 mm 400 mm Prisma P Gehäuse Compact NS1250 befestigt direkter Frontdrehgriff vertikal 3P 1 direkt 36 762,5 mm 400 mm 400 mm Prisma P Gehäuse Compact NS1250 befestigt direkter Frontdrehgriff vertikal 4P 1 direkt 36 762,5 mm 400 mm 400 mm Prisma P Gehäuse Compact NS1250 befestigt Motorantrieb vertikal 3P 1 direkt 36 762,5 mm 400 mm 400 mm Prisma P Gehäuse Compact NS1250 befestigt Motorantrieb vertikal 4P 1 direkt 36 762,5 mm 400 mm 400 mm Prisma P Gehäuse Compact NS1600 befestigt Kippschalter vertikal 3P 1 direkt 36 762,5 mm 400 mm 400 mm Prisma P Gehäuse Compact NS1600 befestigt Kippschalter vertikal 4P 1 direkt 36 762,5 mm 400 mm 400 mm Prisma P Gehäuse Compact NS1600 befestigt direkter Frontdrehgriff vertikal 3P 1 direkt 36 762,5 mm 400 mm 400 mm Prisma P Gehäuse Compact NS1600 befestigt direkter Frontdrehgriff vertikal 4P 1 direkt 36 762,5 mm 400 mm 400 mm Prisma P Gehäuse Compact NS1600 befestigt Motorantrieb vertikal 3P 1 direkt 36 762,5 mm 400 mm 400 mm Prisma P Gehäuse Compact NS1600 befestigt Motorantrieb vertikal 4P 1 direkt 36 762,5 mm 400 mm 400 mm Prisma P Gehäuse Compact NS630b - 1000 befestigt Kippschalter vertikal 3P 1 direkt 36 762,5 mm 400 mm 400 mm Prisma P Gehäuse Compact NS630b - 1000 befestigt Kippschalter vertikal 4P 1 direkt 36 762,5 mm 400 mm 400 mm Prisma P Gehäuse Compact NS630b - 1000 befestigt direkter Frontdrehgriff vertikal 3P 1 direkt 36 762,5 mm 400 mm 400 mm Prisma P Gehäuse Compact NS630b - 1000 befestigt direkter Frontdrehgriff vertikal 4P 1 direkt 36 762,5 mm 400 mm 400 mm Prisma P Gehäuse Compact NS630b - 1000 befestigt Motorantrieb vertikal 3P 1 direkt 36 762,5 mm 400 mm 400 mm Prisma P Gehäuse Compact NS630b - 1000 befestigt Motorantrieb vertikal 4P 1 direkt 36 762,5 mm 400 mm 400 mm Prisma P Gehäuse Compact NSX400 ohne befestigt Kippschalter vertikal 3P 1 Frontanschluss 12 112,5 mm 400 mm 400 mm Prisma P Gehäuse Compact NSX400 ohne befestigt Kippschalter vertikal 4P 1 Frontanschluss 12 112,5 mm 400 mm 400 mm Prisma P Gehäuse Compact NSX400 ohne befestigt direkter Frontdrehgriff vertikal 3P 1 Frontanschluss 12 137,5 mm 400 mm 400 mm Prisma P Gehäuse Compact NSX400 ohne befestigt direkter Frontdrehgriff vertikal 4P 1 Frontanschluss 12 137,5 mm 400 mm 400 mm Prisma P Gehäuse Compact NSX400 ohne befestigt Motorantrieb vertikal 3P 1 Frontanschluss 12 137,5 mm 400 mm 400 mm Prisma P Gehäuse Compact NSX400 ohne befestigt Motorantrieb vertikal 4P 1 Frontanschluss 12 137,5 mm 400 mm 400 mm Prisma P Gehäuse Compact NSX400 ohne steckbar Kippschalter vertikal 3P 1 Frontanschluss 12 112,5 mm 400 mm 400 mm Prisma P Gehäuse Compact NSX400 ohne steckbar Kippschalter vertikal 4P 1 Frontanschluss 12 112,5 mm 400 mm 400 mm Prisma P Gehäuse Compact NSX400 ohne steckbar direkter Frontdrehgriff vertikal 3P 1 Frontanschluss 12 137,5 mm 400 mm 400 mm Prisma P Gehäuse Compact NSX400 ohne steckbar direkter Frontdrehgriff vertikal 4P 1 Frontanschluss 12 137,5 mm 400 mm 400 mm Prisma P Gehäuse Compact NSX400 ohne steckbar Motorantrieb vertikal 3P 1 Frontanschluss 12 137,5 mm 400 mm 400 mm Prisma P Gehäuse Compact NSX400 ohne steckbar Motorantrieb vertikal 4P 1 Frontanschluss 12 137,5 mm 400 mm 400 mm Prisma P Gehäuse Compact NSX630 ohne befestigt Kippschalter vertikal 3P 1 Frontanschluss 12 112,5 mm 400 mm 400 mm Prisma P Gehäuse Compact NSX630 ohne befestigt Kippschalter vertikal 4P 1 Frontanschluss 12 112,5 mm 400 mm 400 mm Prisma P Gehäuse Compact NSX630 ohne befestigt direkter Frontdrehgriff vertikal 3P 1 Frontanschluss 12 137,5 mm 400 mm 400 mm Prisma P Gehäuse Compact NSX630 ohne befestigt direkter Frontdrehgriff vertikal 4P 1 Frontanschluss 12 137,5 mm 400 mm 400 mm Prisma P Gehäuse Compact NSX630 ohne befestigt Motorantrieb vertikal 3P 1 Frontanschluss 12 137,5 mm 400 mm 400 mm Prisma P Gehäuse Compact NSX630 ohne befestigt Motorantrieb vertikal 4P 1 Frontanschluss 12 137,5 mm 400 mm 400 mm Prisma P Gehäuse Compact NSX630 ohne steckbar Kippschalter vertikal 3P 1 Frontanschluss 12 112,5 mm 400 mm 400 mm Prisma P Gehäuse Compact NSX630 ohne steckbar Kippschalter vertikal 4P 1 Frontanschluss 12 112,5 mm 400 mm 400 mm Prisma P Gehäuse Compact NSX630 ohne steckbar direkter Frontdrehgriff vertikal 3P 1 Frontanschluss 12 137,5 mm 400 mm 400 mm Prisma P Gehäuse Compact NSX630 ohne steckbar direkter Frontdrehgriff vertikal 4P 1 Frontanschluss 12 137,5 mm 400 mm 400 mm Prisma P Gehäuse Compact NSX630 ohne steckbar Motorantrieb vertikal 3P 1 Frontanschluss 12 137,5 mm 400 mm 400 mm Prisma P Gehäuse Compact NSX630 ohne steckbar Motorantrieb vertikal 4P 1 Frontanschluss 12 137,5 mm 400 mm 400 mm Prisma P Gehäuse Compact NSX400 mit befestigt Kippschalter vertikal 3P 1 Frontanschluss 14 112,5 mm 400 mm 400 mm Prisma P Gehäuse Compact NSX400 mit befestigt Kippschalter vertikal 4P 1 Frontanschluss 14 112,5 mm 400 mm 400 mm Prisma P Gehäuse Compact NSX400 mit steckbar Kippschalter vertikal 3P 1 Frontanschluss 14 112,5 mm 400 mm 400 mm Prisma P Gehäuse Compact NSX400 mit steckbar Kippschalter vertikal 4P 1 Frontanschluss 14 112,5 mm 400 mm 400 mm Prisma P Gehäuse Compact NSX630 mit befestigt Kippschalter vertikal 3P 1 Frontanschluss 14 112,5 mm 400 mm 400 mm Prisma P Gehäuse Compact NSX630 mit befestigt Kippschalter vertikal 4P 1 Frontanschluss 14 112,5 mm 400 mm 400 mm Prisma P Gehäuse Compact NSX630 mit steckbar Kippschalter vertikal 3P 1 Frontanschluss 14 112,5 mm 400 mm 400 mm Prisma P Gehäuse Compact NSX630 mit steckbar Kippschalter vertikal 4P 1 Frontanschluss 14 112,5 mm |
Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 2,800 kg |
| VPE 1 Höhe | 4,000 cm |
| VPE 1 Breite | 30,000 cm |
| VPE 1 Länge | 37,000 cm |
| VPE 2 Art | S04 |
| VPE 2 Menge | 8 |
| VPE 2 Gewicht | 23,250 kg |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 40,000 cm |
| VPE 2 Länge | 60,000 cm |
| VPE 3 Art | P12 |
| VPE 3 Menge | 64 |
| VPE 3 Gewicht | 179,200 kg |
| VPE 3 Höhe | 75,000 cm |
| VPE 3 Breite | 80,000 cm |
| VPE 3 Länge | 120,000 cm | Vertragliche Gewährleistung |
| Garantie | 18 Monate |
Nachhaltigkeit
Nachhaltigkeit
| Angebotsstatus nachhaltiges Produkt | Green Premium Produkt |
|
EU-RoHS-Richtlinie
|
Übererfüllung der Konformität (außerhalb EU RoHS-Scope) EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| Enthält Halogene | Produkt mit halogenfreien Kunststoffteilen |
10 Dokumente
| 03487 EU-RoHS-Erklärung
18/03/25 · Umweltkonformitätserklärung |
0,2 MB | Download |
| Mounting plate for vertical fixed NS1600, 3P or 4P, W = 400 mm - 3D CAD 15/03/25 · CAD | 0,4 MB | Download |
| Catalogue Prisma P 2019 15/03/25 · Katalog | 101,1 MB | Download |
| PEP_Prisma P Cubicle 1000A 15/03/25 · Produktumweltprofil | 0,4 MB | Download |
| EOLI_Prisma P Cubicle 1000A 15/03/25 · Entsorgungsinformation | 0,3 MB | Download |
| 03487 China-RoHS-Erklärung
22/02/25 · Umweltzertifikat (ROHS/REACH) |
0,2 MB | Download |
| M.PL.V.INS NS630 NS1600 W400 17/01/25 · CAD | 0,6 MB | Download |
| M.PL.V.INS NS630 NS1600 W400 17/01/25 · CAD | 0,4 MB | Download |
| M.pl. for vertical fixed NS1600, W=400 17/01/25 · Gebrauchsanleitung | 3,9 MB | Download |
| 03487 : Prisma Plus,System P,Montageplatte f. vert. Festeinbau NS1600, B = 400mm
18/01/23 · Konformitätserklärung |
0,2 MB | Download |
