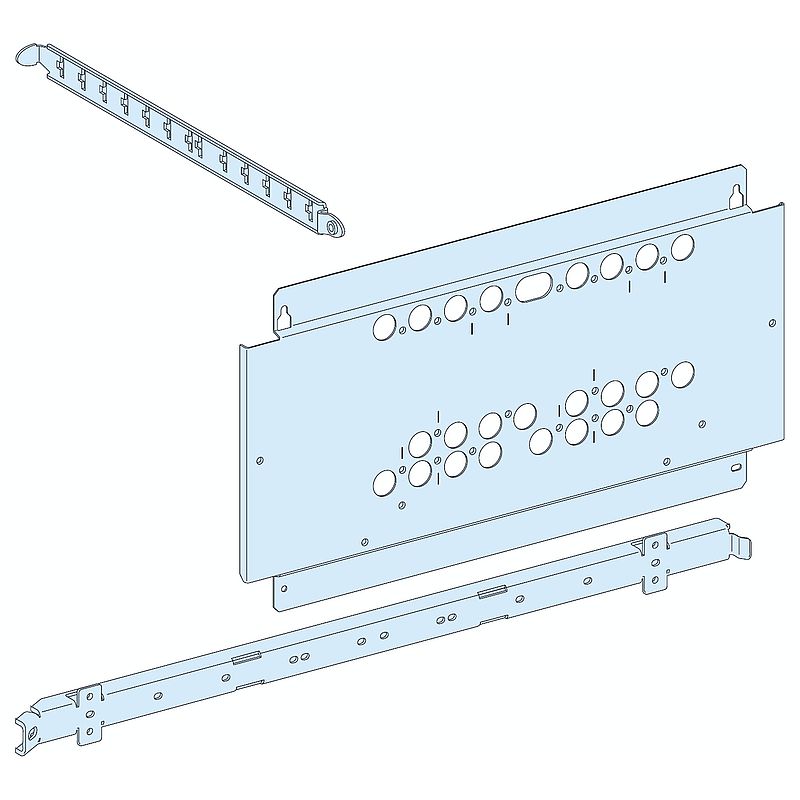

Montageplatte für vertikalen NSX-INS250 Quellenumschalter mit Drehgriff
03428
Materialpreisgruppe
: DF
28,90 €
Demnächst nicht mehr lieferb…
Eingestellt am: 09. March 2022
EAN Code: 3303430034285
Hauptdokumente
 Produktdatenblatt |
Download |
|
Konformitätserklärung
|
Download |
|
Entsorgungsinformation
|
Download |
|
Produktumweltprofil
|
Download |
|
Gebrauchsanleitung
|
Download |
|
Katalog
|
Download |
|
CAD
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Prisma |
| Produktserie | Prisma P |
| Produkt oder Komponententyp | Montageplatte |
| Zubehör-/Teilekategorie | Installationszubehör |
| Kompatible Produktfamilie | Prisma (Prisma P) Schaltschrank |
| die Installationsbeschreibung | Gehäuse - Breite 650 mm Tiefe 400 mm |
| installiertes Gerät | Compact: befestigt INS250 Netzumschalter - Steuerung: direkter Frontdrehgriff - vertikal Installation Compact: befestigt INS250 Netzumschalter - Steuerung: mechanische Verriegelung - vertikal Installation Compact: befestigt INV250 Netzumschalter - Steuerung: mechanische Verriegelung - vertikal Installation Stromquellenwechsel: befestigt NSX100 - 250 Netzumschalter - Steuerung: mechanische Verriegelung - vertikal Installation |
| Beschreibung der Pole | 2 3P: befestigt INS250 Netzumschalter vertikal Anlage 2 4P: befestigt INS250 Netzumschalter vertikal Anlage 2 3P: befestigt INV250 Netzumschalter vertikal Anlage 2 4P: befestigt INV250 Netzumschalter vertikal Anlage 2 3P: befestigt NSX100 - 250 Netzumschalter vertikal Anlage 2 4P: befestigt NSX100 - 250 Netzumschalter vertikal Anlage |
| Anzahl an vertikalen Modulen (50 mm) | 9 Module: INS250 Netzumschalter, direkt in 650 mm breitGehäuse 9 Module: INV250 Netzumschalter, direkt in 650 mm breitGehäuse 10 Module: NSX100 - 250 Netzumschalter, direkt in 650 mm breitGehäuse |
| Standards | IEC 61439-2 |
| Produktzertifizierungen | ASEFA | Zusatzmerkmale |
| Schutzbehandlung | Elektrophorsesbehandlung und heiß-polimerisiertes Polyester-Epoxy-Pulver |
| Oberfläche | Matt Glatt |
| Farbe | Weiß (RAL 9001) |
| Breite | 536 mm |
| Höhe | 289 mm |
| Produktgewicht | 3,3 kg |
| Funktionseinheit | 650 mm 400 mm Prisma P Gehäuse Compact INS250 Netzumschalter befestigt direkter Frontdrehgriff vertikal 3P 2 direkt 9 112,5 mm 650 mm 400 mm Prisma P Gehäuse Compact INS250 Netzumschalter befestigt direkter Frontdrehgriff vertikal 4P 2 direkt 9 112,5 mm 650 mm 400 mm Prisma P Gehäuse Compact INS250 Netzumschalter befestigt mechanische Verriegelung vertikal 3P 2 direkt 9 112,5 mm 650 mm 400 mm Prisma P Gehäuse Compact INS250 Netzumschalter befestigt mechanische Verriegelung vertikal 4P 2 direkt 9 112,5 mm 650 mm 400 mm Prisma P Gehäuse Compact INV250 Netzumschalter befestigt mechanische Verriegelung vertikal 3P 2 direkt 9 112,5 mm 650 mm 400 mm Prisma P Gehäuse Compact INV250 Netzumschalter befestigt mechanische Verriegelung vertikal 4P 2 direkt 9 112,5 mm 650 mm 400 mm Prisma P Gehäuse Stromquellenwechsel NSX100 - 250 Netzumschalter befestigt mechanische Verriegelung vertikal 3P 2 direkt 10 112,5 mm 650 mm 400 mm Prisma P Gehäuse Stromquellenwechsel NSX100 - 250 Netzumschalter befestigt mechanische Verriegelung vertikal 4P 2 direkt 10 112,5 mm |
Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 3,3 kg |
| VPE 1 Höhe | 3,5 cm |
| VPE 1 Breite | 29 cm |
| VPE 1 Länge | 57,5 cm |
| VPE 2 Art | CAR |
| VPE 2 Menge | 4 |
| VPE 2 Gewicht | 13,92 kg |
| VPE 2 Höhe | 20 cm |
| VPE 2 Breite | 40 cm |
| VPE 2 Länge | 60 cm |
| VPE 3 Art | P12 |
| VPE 3 Menge | 32 |
| VPE 3 Gewicht | 111,36 kg |
| VPE 3 Höhe | 75 cm |
| VPE 3 Breite | 80 cm |
| VPE 3 Länge | 120 cm | Vertragliche Gewährleistung |
| Garantie | 18 Monate |
Nachhaltigkeit
Nachhaltigkeit
| Angebotsstatus nachhaltiges Produkt | Green Premium Produkt |
| Frei von REACh-SVHC | Ja |
|
EU-RoHS-Richtlinie
|
Übererfüllung der Konformität (außerhalb EU RoHS-Scope) EU-RoHS-Deklaration |
| Frei von giftigen Schwermetallen | Ja |
|
Quecksilberfrei
|
Ja |
| Enthält Halogene | Produkt mit halogenfreien Kunststoffteilen |
9 Dokumente
| 03428 EU-RoHS-Erklärung
17/03/25 · Umweltkonformitätserklärung |
0,2 MB | Download |
| Catalogue Prisma P 2019 15/03/25 · Katalog | 101,1 MB | Download |
| PEP_Prisma P Cubicle 1000A 15/03/25 · Produktumweltprofil | 0,4 MB | Download |
| EOLI_Prisma P Cubicle 1000A 15/03/25 · Entsorgungsinformation | 0,3 MB | Download |
| 03428 China-RoHS-Erklärung
11/02/25 · Umweltzertifikat (ROHS/REACH) |
0,2 MB | Download |
| M.PL.V.NS-INS250 C/OVER ROT. 17/01/25 · CAD | 0,3 MB | Download |
| M.PL.V.NS-INS250 C/OVER ROT. 17/01/25 · CAD | 0,4 MB | Download |
| M.pl. V. NS-INS250c/over rot. 17/01/25 · Gebrauchsanleitung | 2,1 MB | Download |
| 03428 : Montageplatte für vertikalen NSX-INS250 Quellenumschalter mit Drehgriff
18/01/23 · Konformitätserklärung |
0,2 MB | Download |
