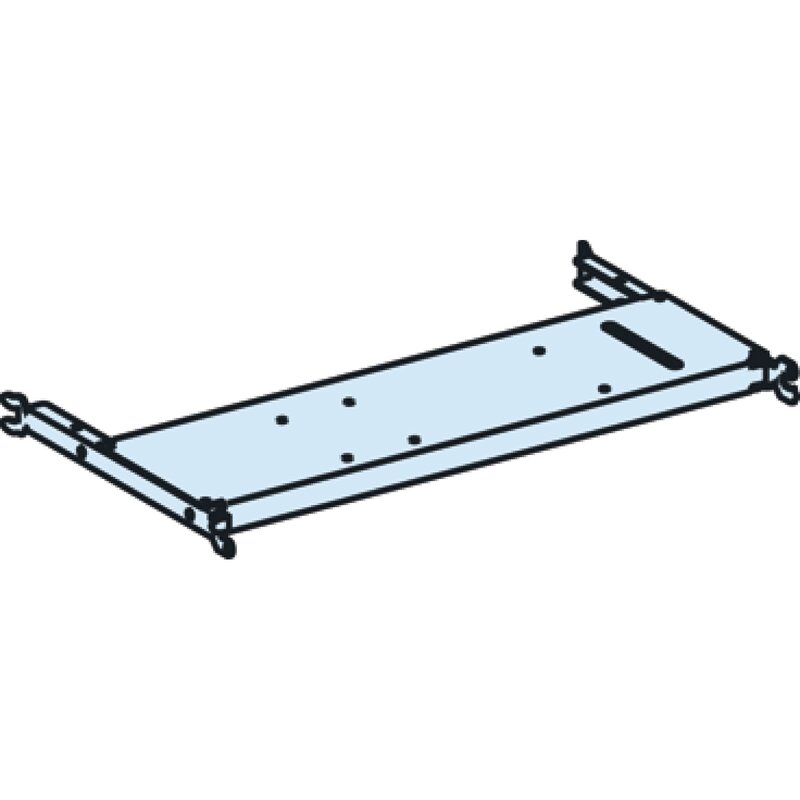

Prisma Plus, System P, Montageplatte f. vert. Einschubtechnik NS630-1600
03483
Hauptdokumente
 Produktdatenblatt |
Download |
|
Konformitätserklärung
|
Download |
|
Entsorgungsinformation
|
Download |
|
Produktumweltprofil
|
Download |
|
Gebrauchsanleitung
|
Download |
|
Katalog
|
Download |
|
CAD
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Prisma |
| Produktserie | Prisma P |
| Produkt oder Komponententyp | Montageplatte |
| Zubehör-/Teilekategorie | Installationszubehör |
| Kompatible Produktfamilie | Prisma (Prisma P) Schaltschrank |
| die Installationsbeschreibung | Gehäuse - Breite 650 mm Tiefe 400 mm Gehäuse - Breite 650 mm Tiefe 800 mm |
| installiertes Gerät | Compact: Einschubtechnik NS1250 - Steuerung: Kippschalter - vertikal Installation Compact: Einschubtechnik NS1250 - Steuerung: direkter Frontdrehgriff - vertikal Installation Compact: Einschubtechnik NS1250 - Steuerung: Motorantrieb - vertikal Installation Compact: Einschubtechnik NS1600 - Steuerung: Kippschalter - vertikal Installation Compact: Einschubtechnik NS1600 - Steuerung: direkter Frontdrehgriff - vertikal Installation Compact: Einschubtechnik NS1600 - Steuerung: Motorantrieb - vertikal Installation Compact: Einschubtechnik NS630b - 1000 - Steuerung: Kippschalter - vertikal Installation Compact: Einschubtechnik NS630b - 1000 - Steuerung: direkter Frontdrehgriff - vertikal Installation Compact: Einschubtechnik NS630b - 1000 - Steuerung: Motorantrieb - vertikal Installation Masterpact: Einschubtechnik NT06 - 10 - Steuerung: Kippschalter - vertikal Installation Masterpact: Einschubtechnik NT06 - 10 - Steuerung: Motorantrieb - vertikal Installation Masterpact: Einschubtechnik NT12 - Steuerung: Kippschalter - vertikal Installation Masterpact: Einschubtechnik NT12 - Steuerung: Motorantrieb - vertikal Installation Masterpact: Einschubtechnik NT16 - Steuerung: Kippschalter - vertikal Installation Masterpact: Einschubtechnik NT16 - Steuerung: Motorantrieb - vertikal Installation |
| Beschreibung der Pole | 1 3P: Einschubtechnik NS1250 vertikal Anlage 1 4P: Einschubtechnik NS1250 vertikal Anlage 1 3P: Einschubtechnik NS1600 vertikal Anlage 1 4P: Einschubtechnik NS1600 vertikal Anlage 1 3P: Einschubtechnik NS630b - 1000 vertikal Anlage 1 4P: Einschubtechnik NS630b - 1000 vertikal Anlage 1 3P: Einschubtechnik NT06 - 10 vertikal Anlage 1 4P: Einschubtechnik NT06 - 10 vertikal Anlage 1 3P: Einschubtechnik NT12 vertikal Anlage 1 4P: Einschubtechnik NT12 vertikal Anlage 1 3P: Einschubtechnik NT16 vertikal Anlage 1 4P: Einschubtechnik NT16 vertikal Anlage |
| Anzahl an vertikalen Modulen (50 mm) | 16 Module: NS1250, rückseitiger Anschluss an Canalis in 650 mm breitGehäuse 16 Module: NS1600, rückseitiger Anschluss an Canalis in 650 mm breitGehäuse 16 Module: NS630b - 1000, rückseitiger Anschluss an Canalis in 650 mm breitGehäuse 18 Module: NS1250, frontseitiger Anschluss an Canalis in 650 mm breitGehäuse 15 Module: NS1250, frontseitiger Anschluss an Adapter in 650 mm breitGehäuse 11 Module: NS1250, rückseitiger Anschluss an Adapter in 650 mm breitGehäuse 15 Module: NS1600, frontseitiger Anschluss an Adapter in 650 mm breitGehäuse 11 Module: NS1600, rückseitiger Anschluss an Adapter in 650 mm breitGehäuse 18 Module: NS630b - 1000, frontseitiger Anschluss an Canalis in 650 mm breitGehäuse 13 Module: NS630b - 1000, frontseitiger Anschluss an Adapter in 650 mm breitGehäuse 11 Module: NS630b - 1000, rückseitiger Anschluss an Adapter in 650 mm breitGehäuse 13 Module: NT06 - 10, frontseitiger Anschluss an Adapter in 650 mm breitGehäuse 11 Module: NT06 - 10, rückseitiger Anschluss an Adapter in 650 mm breitGehäuse 18 Module: NT06 - 10, frontseitiger Anschluss an Canalis in 650 mm breitGehäuse 16 Module: NT06 - 10, rückseitiger Anschluss an Canalis in 650 mm breitGehäuse 15 Module: NT12, frontseitiger Anschluss an Adapter in 650 mm breitGehäuse 11 Module: NT12, rückseitiger Anschluss an Adapter in 650 mm breitGehäuse 18 Module: NT12, frontseitiger Anschluss an Canalis in 650 mm breitGehäuse 16 Module: NT12, rückseitiger Anschluss an Canalis in 650 mm breitGehäuse 15 Module: NT16, frontseitiger Anschluss an Adapter in 650 mm breitGehäuse 11 Module: NT16, rückseitiger Anschluss an Adapter in 650 mm breitGehäuse 16 Module: NT16, rückseitiger Anschluss an Canalis in 650 mm breitGehäuse |
| Standards | IEC 61439-2 |
| Produktzertifizierungen | ASEFA | Zusatzmerkmale |
| Schutzbehandlung | Elektrophorsesbehandlung und heiß-polimerisiertes Polyester-Epoxy-Pulver |
| Oberfläche | Glatt Matt |
| Farbe | Weiß (RAL 9001) |
| Breite | 650 mm |
| Höhe | 30 mm |
| Produktgewicht | 3,2 kg |
| Funktionseinheit | 650 mm 400 mm Prisma P Gehäuse Compact NS1250 Einschubtechnik Kippschalter vertikal 3P 1 frontseitiger Anschluss an Canalis 18 737,5 mm 650 mm 400 mm Prisma P Gehäuse Compact NS1250 Einschubtechnik direkter Frontdrehgriff vertikal 3P 1 frontseitiger Anschluss an Canalis 18 737,5 mm 650 mm 400 mm Prisma P Gehäuse Compact NS1250 Einschubtechnik Motorantrieb vertikal 3P 1 frontseitiger Anschluss an Canalis 18 737,5 mm 650 mm 800 mm Prisma P Gehäuse Compact NS1250 Einschubtechnik Kippschalter vertikal 3P 1 rückseitiger Anschluss an Canalis 16 637,5 mm 650 mm 800 mm Prisma P Gehäuse Compact NS1250 Einschubtechnik direkter Frontdrehgriff vertikal 3P 1 rückseitiger Anschluss an Canalis 16 637,5 mm 650 mm 800 mm Prisma P Gehäuse Compact NS1250 Einschubtechnik Motorantrieb vertikal 3P 1 rückseitiger Anschluss an Canalis 16 637,5 mm 650 mm 400 mm Prisma P Gehäuse Compact NS1250 Einschubtechnik Kippschalter vertikal 3P 1 frontseitiger Anschluss an Adapter 15 587,5 mm 650 mm 400 mm Prisma P Gehäuse Compact NS1250 Einschubtechnik direkter Frontdrehgriff vertikal 3P 1 frontseitiger Anschluss an Adapter 15 587,5 mm 650 mm 400 mm Prisma P Gehäuse Compact NS1250 Einschubtechnik Motorantrieb vertikal 3P 1 frontseitiger Anschluss an Adapter 15 587,5 mm 650 mm 400 mm Prisma P Gehäuse Compact NS1250 Einschubtechnik Kippschalter vertikal 4P 1 frontseitiger Anschluss an Canalis 18 737,5 mm 650 mm 400 mm Prisma P Gehäuse Compact NS1250 Einschubtechnik direkter Frontdrehgriff vertikal 4P 1 frontseitiger Anschluss an Canalis 18 737,5 mm 650 mm 400 mm Prisma P Gehäuse Compact NS1250 Einschubtechnik Motorantrieb vertikal 4P 1 frontseitiger Anschluss an Canalis 18 737,5 mm 650 mm 800 mm Prisma P Gehäuse Compact NS1250 Einschubtechnik Kippschalter vertikal 4P 1 rückseitiger Anschluss an Canalis 16 637,5 mm 650 mm 800 mm Prisma P Gehäuse Compact NS1250 Einschubtechnik direkter Frontdrehgriff vertikal 4P 1 rückseitiger Anschluss an Canalis 16 637,5 mm 650 mm 800 mm Prisma P Gehäuse Compact NS1250 Einschubtechnik Motorantrieb vertikal 4P 1 rückseitiger Anschluss an Canalis 16 637,5 mm 650 mm 400 mm Prisma P Gehäuse Compact NS1250 Einschubtechnik Kippschalter vertikal 4P 1 frontseitiger Anschluss an Adapter 15 587,5 mm 650 mm 400 mm Prisma P Gehäuse Compact NS1250 Einschubtechnik direkter Frontdrehgriff vertikal 4P 1 frontseitiger Anschluss an Adapter 15 587,5 mm 650 mm 400 mm Prisma P Gehäuse Compact NS1250 Einschubtechnik Motorantrieb vertikal 4P 1 frontseitiger Anschluss an Adapter 15 587,5 mm 650 mm 800 mm Prisma P Gehäuse Compact NS1250 Einschubtechnik Kippschalter vertikal 3P 1 rückseitiger Anschluss an Adapter 11 387,5 mm 650 mm 800 mm Prisma P Gehäuse Compact NS1250 Einschubtechnik Kippschalter vertikal 4P 1 rückseitiger Anschluss an Adapter 11 387,5 mm 650 mm 800 mm Prisma P Gehäuse Compact NS1250 Einschubtechnik direkter Frontdrehgriff vertikal 3P 1 rückseitiger Anschluss an Adapter 11 387,5 mm 650 mm 800 mm Prisma P Gehäuse Compact NS1250 Einschubtechnik direkter Frontdrehgriff vertikal 4P 1 rückseitiger Anschluss an Adapter 11 387,5 mm 650 mm 800 mm Prisma P Gehäuse Compact NS1250 Einschubtechnik Motorantrieb vertikal 3P 1 rückseitiger Anschluss an Adapter 11 387,5 mm 650 mm 800 mm Prisma P Gehäuse Compact NS1250 Einschubtechnik Motorantrieb vertikal 4P 1 rückseitiger Anschluss an Adapter 11 387,5 mm 650 mm 800 mm Prisma P Gehäuse Compact NS1600 Einschubtechnik Kippschalter vertikal 3P 1 rückseitiger Anschluss an Canalis 16 637,5 mm 650 mm 800 mm Prisma P Gehäuse Compact NS1600 Einschubtechnik direkter Frontdrehgriff vertikal 3P 1 rückseitiger Anschluss an Canalis 16 637,5 mm 650 mm 800 mm Prisma P Gehäuse Compact NS1600 Einschubtechnik Motorantrieb vertikal 3P 1 rückseitiger Anschluss an Canalis 16 637,5 mm 650 mm 400 mm Prisma P Gehäuse Compact NS1600 Einschubtechnik Kippschalter vertikal 3P 1 frontseitiger Anschluss an Adapter 15 587,5 mm 650 mm 400 mm Prisma P Gehäuse Compact NS1600 Einschubtechnik direkter Frontdrehgriff vertikal 3P 1 frontseitiger Anschluss an Adapter 15 587,5 mm 650 mm 400 mm Prisma P Gehäuse Compact NS1600 Einschubtechnik Motorantrieb vertikal 3P 1 frontseitiger Anschluss an Adapter 15 587,5 mm 650 mm 800 mm Prisma P Gehäuse Compact NS1600 Einschubtechnik Kippschalter vertikal 4P 1 rückseitiger Anschluss an Canalis 16 637,5 mm 650 mm 800 mm Prisma P Gehäuse Compact NS1600 Einschubtechnik direkter Frontdrehgriff vertikal 4P 1 rückseitiger Anschluss an Canalis 16 637,5 mm 650 mm 800 mm Prisma P Gehäuse Compact NS1600 Einschubtechnik Motorantrieb vertikal 4P 1 rückseitiger Anschluss an Canalis 16 637,5 mm 650 mm 400 mm Prisma P Gehäuse Compact NS1600 Einschubtechnik Kippschalter vertikal 4P 1 frontseitiger Anschluss an Adapter 15 587,5 mm 650 mm 400 mm Prisma P Gehäuse Compact NS1600 Einschubtechnik direkter Frontdrehgriff vertikal 4P 1 frontseitiger Anschluss an Adapter 15 587,5 mm 650 mm 400 mm Prisma P Gehäuse Compact NS1600 Einschubtechnik Motorantrieb vertikal 4P 1 frontseitiger Anschluss an Adapter 15 587,5 mm 650 mm 800 mm Prisma P Gehäuse Compact NS1600 Einschubtechnik Kippschalter vertikal 3P 1 rückseitiger Anschluss an Adapter 11 387,5 mm 650 mm 800 mm Prisma P Gehäuse Compact NS1600 Einschubtechnik Kippschalter vertikal 4P 1 rückseitiger Anschluss an Adapter 11 387,5 mm 650 mm 800 mm Prisma P Gehäuse Compact NS1600 Einschubtechnik direkter Frontdrehgriff vertikal 3P 1 rückseitiger Anschluss an Adapter 11 387,5 mm 650 mm 800 mm Prisma P Gehäuse Compact NS1600 Einschubtechnik direkter Frontdrehgriff vertikal 4P 1 rückseitiger Anschluss an Adapter 11 387,5 mm 650 mm 800 mm Prisma P Gehäuse Compact NS1600 Einschubtechnik Motorantrieb vertikal 3P 1 rückseitiger Anschluss an Adapter 11 387,5 mm 650 mm 800 mm Prisma P Gehäuse Compact NS1600 Einschubtechnik Motorantrieb vertikal 4P 1 rückseitiger Anschluss an Adapter 11 387,5 mm 650 mm 400 mm Prisma P Gehäuse Compact NS630b - 1000 Einschubtechnik Kippschalter vertikal 3P 1 frontseitiger Anschluss an Canalis 18 737,5 mm 650 mm 400 mm Prisma P Gehäuse Compact NS630b - 1000 Einschubtechnik direkter Frontdrehgriff vertikal 3P 1 frontseitiger Anschluss an Canalis 18 737,5 mm 650 mm 400 mm Prisma P Gehäuse Compact NS630b - 1000 Einschubtechnik Motorantrieb vertikal 3P 1 frontseitiger Anschluss an Canalis 18 737,5 mm 650 mm 800 mm Prisma P Gehäuse Compact NS630b - 1000 Einschubtechnik Kippschalter vertikal 3P 1 rückseitiger Anschluss an Canalis 16 637,5 mm 650 mm 800 mm Prisma P Gehäuse Compact NS630b - 1000 Einschubtechnik direkter Frontdrehgriff vertikal 3P 1 rückseitiger Anschluss an Canalis 16 637,5 mm 650 mm 800 mm Prisma P Gehäuse Compact NS630b - 1000 Einschubtechnik Motorantrieb vertikal 3P 1 rückseitiger Anschluss an Canalis 16 637,5 mm 650 mm 400 mm Prisma P Gehäuse Compact NS630b - 1000 Einschubtechnik Kippschalter vertikal 3P 1 frontseitiger Anschluss an Adapter 13 487,5 mm 650 mm 400 mm Prisma P Gehäuse Compact NS630b - 1000 Einschubtechnik direkter Frontdrehgriff vertikal 3P 1 frontseitiger Anschluss an Adapter 13 487,5 mm 650 mm 400 mm Prisma P Gehäuse Compact NS630b - 1000 Einschubtechnik Motorantrieb vertikal 3P 1 frontseitiger Anschluss an Adapter 13 487,5 mm 650 mm 400 mm Prisma P Gehäuse Compact NS630b - 1000 Einschubtechnik Kippschalter vertikal 4P 1 frontseitiger Anschluss an Canalis 18 737,5 mm 650 mm 400 mm Prisma P Gehäuse Compact NS630b - 1000 Einschubtechnik direkter Frontdrehgriff vertikal 4P 1 frontseitiger Anschluss an Canalis 18 737,5 mm 650 mm 400 mm Prisma P Gehäuse Compact NS630b - 1000 Einschubtechnik Motorantrieb vertikal 4P 1 frontseitiger Anschluss an Canalis 18 737,5 mm 650 mm 800 mm Prisma P Gehäuse Compact NS630b - 1000 Einschubtechnik Kippschalter vertikal 4P 1 rückseitiger Anschluss an Canalis 16 637,5 mm 650 mm 800 mm Prisma P Gehäuse Compact NS630b - 1000 Einschubtechnik direkter Frontdrehgriff vertikal 4P 1 rückseitiger Anschluss an Canalis 16 637,5 mm 650 mm 800 mm Prisma P Gehäuse Compact NS630b - 1000 Einschubtechnik Motorantrieb vertikal 4P 1 rückseitiger Anschluss an Canalis 16 637,5 mm 650 mm 400 mm Prisma P Gehäuse Compact NS630b - 1000 Einschubtechnik Kippschalter vertikal 4P 1 frontseitiger Anschluss an Adapter 13 487,5 mm 650 mm 400 mm Prisma P Gehäuse Compact NS630b - 1000 Einschubtechnik direkter Frontdrehgriff vertikal 4P 1 frontseitiger Anschluss an Adapter 13 487,5 mm 650 mm 400 mm Prisma P Gehäuse Compact NS630b - 1000 Einschubtechnik Motorantrieb vertikal 4P 1 frontseitiger Anschluss an Adapter 13 487,5 mm 650 mm 800 mm Prisma P Gehäuse Compact NS630b - 1000 Einschubtechnik Kippschalter vertikal 3P 1 rückseitiger Anschluss an Adapter 11 387,5 mm 650 mm 800 mm Prisma P Gehäuse Compact NS630b - 1000 Einschubtechnik Kippschalter vertikal 4P 1 rückseitiger Anschluss an Adapter 11 387,5 mm 650 mm 800 mm Prisma P Gehäuse Compact NS630b - 1000 Einschubtechnik direkter Frontdrehgriff vertikal 3P 1 rückseitiger Anschluss an Adapter 11 387,5 mm 650 mm 800 mm Prisma P Gehäuse Compact NS630b - 1000 Einschubtechnik direkter Frontdrehgriff vertikal 4P 1 rückseitiger Anschluss an Adapter 11 387,5 mm 650 mm 800 mm Prisma P Gehäuse Compact NS630b - 1000 Einschubtechnik Motorantrieb vertikal 3P 1 rückseitiger Anschluss an Adapter 11 387,5 mm 650 mm 800 mm Prisma P Gehäuse Compact NS630b - 1000 Einschubtechnik Motorantrieb vertikal 4P 1 rückseitiger Anschluss an Adapter 11 387,5 mm 650 mm 400 mm Prisma P Gehäuse Masterpact NT06 - 10 Einschubtechnik Kippschalter vertikal 3P 1 frontseitiger Anschluss an Adapter 13 487,5 mm 650 mm 400 mm Prisma P Gehäuse Masterpact NT06 - 10 Einschubtechnik Motorantrieb vertikal 3P 1 frontseitiger Anschluss an Adapter 13 487,5 mm 650 mm 800 mm Prisma P Gehäuse Masterpact NT06 - 10 Einschubtechnik Kippschalter vertikal 3P 1 rückseitiger Anschluss an Adapter 11 387,5 mm 650 mm 800 mm Prisma P Gehäuse Masterpact NT06 - 10 Einschubtechnik Motorantrieb vertikal 3P 1 rückseitiger Anschluss an Adapter 11 387,5 mm 650 mm 400 mm Prisma P Gehäuse Masterpact NT06 - 10 Einschubtechnik Kippschalter vertikal 3P 1 frontseitiger Anschluss an Canalis 18 737,5 mm 650 mm 400 mm Prisma P Gehäuse Masterpact NT06 - 10 Einschubtechnik Motorantrieb vertikal 3P 1 frontseitiger Anschluss an Canalis 18 737,5 mm 650 mm 800 mm Prisma P Gehäuse Masterpact NT06 - 10 Einschubtechnik Kippschalter vertikal 3P 1 rückseitiger Anschluss an Canalis 16 637,5 mm 650 mm 800 mm Prisma P Gehäuse Masterpact NT06 - 10 Einschubtechnik Motorantrieb vertikal 3P 1 rückseitiger Anschluss an Canalis 16 637,5 mm 650 mm 400 mm Prisma P Gehäuse Masterpact NT06 - 10 Einschubtechnik Kippschalter vertikal 4P 1 frontseitiger Anschluss an Adapter 13 487,5 mm 650 mm 400 mm Prisma P Gehäuse Masterpact NT06 - 10 Einschubtechnik Motorantrieb vertikal 4P 1 frontseitiger Anschluss an Adapter 13 487,5 mm 650 mm 800 mm Prisma P Gehäuse Masterpact NT06 - 10 Einschubtechnik Kippschalter vertikal 4P 1 rückseitiger Anschluss an Adapter 11 387,5 mm 650 mm 800 mm Prisma P Gehäuse Masterpact NT06 - 10 Einschubtechnik Motorantrieb vertikal 4P 1 rückseitiger Anschluss an Adapter 11 387,5 mm 650 mm 400 mm Prisma P Gehäuse Masterpact NT06 - 10 Einschubtechnik Kippschalter vertikal 4P 1 frontseitiger Anschluss an Canalis 18 737,5 mm 650 mm 400 mm Prisma P Gehäuse Masterpact NT06 - 10 Einschubtechnik Motorantrieb vertikal 4P 1 frontseitiger Anschluss an Canalis 18 737,5 mm 650 mm 800 mm Prisma P Gehäuse Masterpact NT06 - 10 Einschubtechnik Kippschalter vertikal 4P 1 rückseitiger Anschluss an Canalis 16 637,5 mm 650 mm 800 mm Prisma P Gehäuse Masterpact NT06 - 10 Einschubtechnik Motorantrieb vertikal 4P 1 rückseitiger Anschluss an Canalis 16 637,5 mm 650 mm 400 mm Prisma P Gehäuse Masterpact NT12 Einschubtechnik Kippschalter vertikal 3P 1 frontseitiger Anschluss an Adapter 15 587,5 mm 650 mm 400 mm Prisma P Gehäuse Masterpact NT12 Einschubtechnik Motorantrieb vertikal 3P 1 frontseitiger Anschluss an Adapter 15 587,5 mm 650 mm 800 mm Prisma P Gehäuse Masterpact NT12 Einschubtechnik Kippschalter vertikal 3P 1 rückseitiger Anschluss an Adapter 11 387,5 mm 650 mm 800 mm Prisma P Gehäuse Masterpact NT12 Einschubtechnik Motorantrieb vertikal 3P 1 rückseitiger Anschluss an Adapter 11 387,5 mm 650 mm 400 mm Prisma P Gehäuse Masterpact NT12 Einschubtechnik Kippschalter vertikal 3P 1 frontseitiger Anschluss an Canalis 18 737,5 mm 650 mm 400 mm Prisma P Gehäuse Masterpact NT12 Einschubtechnik Motorantrieb vertikal 3P 1 frontseitiger Anschluss an Canalis 18 737,5 mm 650 mm 800 mm Prisma P Gehäuse Masterpact NT12 Einschubtechnik Kippschalter vertikal 3P 1 rückseitiger Anschluss an Canalis 16 637,5 mm 650 mm 800 mm Prisma P Gehäuse Masterpact NT12 Einschubtechnik Motorantrieb vertikal 3P 1 rückseitiger Anschluss an Canalis 16 637,5 mm 650 mm 400 mm Prisma P Gehäuse Masterpact NT12 Einschubtechnik Kippschalter vertikal 4P 1 frontseitiger Anschluss an Adapter 15 587,5 mm 650 mm 400 mm Prisma P Gehäuse Masterpact NT12 Einschubtechnik Motorantrieb vertikal 4P 1 frontseitiger Anschluss an Adapter 15 587,5 mm 650 mm 800 mm Prisma P Gehäuse Masterpact NT12 Einschubtechnik Kippschalter vertikal 4P 1 rückseitiger Anschluss an Adapter 11 387,5 mm 650 mm 800 mm Prisma P Gehäuse Masterpact NT12 Einschubtechnik Motorantrieb vertikal 4P 1 rückseitiger Anschluss an Adapter 11 387,5 mm 650 mm 400 mm Prisma P Gehäuse Masterpact NT12 Einschubtechnik Kippschalter vertikal 4P 1 frontseitiger Anschluss an Canalis 18 737,5 mm 650 mm 400 mm Prisma P Gehäuse Masterpact NT12 Einschubtechnik Motorantrieb vertikal 4P 1 frontseitiger Anschluss an Canalis 18 737,5 mm 650 mm 800 mm Prisma P Gehäuse Masterpact NT12 Einschubtechnik Kippschalter vertikal 4P 1 rückseitiger Anschluss an Canalis 16 637,5 mm 650 mm 800 mm Prisma P Gehäuse Masterpact NT12 Einschubtechnik Motorantrieb vertikal 4P 1 rückseitiger Anschluss an Canalis 16 637,5 mm 650 mm 400 mm Prisma P Gehäuse Masterpact NT16 Einschubtechnik Kippschalter vertikal 3P 1 frontseitiger Anschluss an Adapter 15 587,5 mm 650 mm 400 mm Prisma P Gehäuse Masterpact NT16 Einschubtechnik Motorantrieb vertikal 3P 1 frontseitiger Anschluss an Adapter 15 587,5 mm 650 mm 800 mm Prisma P Gehäuse Masterpact NT16 Einschubtechnik Kippschalter vertikal 3P 1 rückseitiger Anschluss an Adapter 11 387,5 mm 650 mm 800 mm Prisma P Gehäuse Masterpact NT16 Einschubtechnik Motorantrieb vertikal 3P 1 rückseitiger Anschluss an Adapter 11 387,5 mm 650 mm 800 mm Prisma P Gehäuse Masterpact NT16 Einschubtechnik Kippschalter vertikal 3P 1 rückseitiger Anschluss an Canalis 16 637,5 mm 650 mm 800 mm Prisma P Gehäuse Masterpact NT16 Einschubtechnik Motorantrieb vertikal 3P 1 rückseitiger Anschluss an Canalis 16 637,5 mm 650 mm 400 mm Prisma P Gehäuse Masterpact NT16 Einschubtechnik Kippschalter vertikal 4P 1 frontseitiger Anschluss an Adapter 15 587,5 mm 650 mm 400 mm Prisma P Gehäuse Masterpact NT16 Einschubtechnik Motorantrieb vertikal 4P 1 frontseitiger Anschluss an Adapter 15 587,5 mm 650 mm 800 mm Prisma P Gehäuse Masterpact NT16 Einschubtechnik Kippschalter vertikal 4P 1 rückseitiger Anschluss an Adapter 11 387,5 mm 650 mm 800 mm Prisma P Gehäuse Masterpact NT16 Einschubtechnik Motorantrieb vertikal 4P 1 rückseitiger Anschluss an Adapter 11 387,5 mm 650 mm 800 mm Prisma P Gehäuse Masterpact NT16 Einschubtechnik Kippschalter vertikal 4P 1 rückseitiger Anschluss an Canalis 16 637,5 mm 650 mm 800 mm Prisma P Gehäuse Masterpact NT16 Einschubtechnik Motorantrieb vertikal 4P 1 rückseitiger Anschluss an Canalis 16 637,5 mm |
Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 3,2 kg |
| VPE 1 Höhe | 3 cm |
| VPE 1 Breite | 17,5 cm |
| VPE 1 Länge | 57 cm | Vertragliche Gewährleistung |
| Garantie | 18 Monate |
Nachhaltigkeit
Nachhaltigkeit
| Angebotsstatus nachhaltiges Produkt | Green Premium Produkt |
EU-RoHS-Richtlinie
|
Übererfüllung der Konformität (außerhalb EU RoHS-Scope) EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| Enthält Halogene | Produkt mit halogenfreien Kunststoffteilen |
9 Dokumente
| 03483 EU-RoHS-Erklärung
18/03/25 · Umweltkonformitätserklärung |
0,2 MB | Download |
| M.PL.WITHDRAWABLE NS1600-NT 15/03/25 · CAD | 0,4 MB | Download |
| Catalogue Prisma P 2019 15/03/25 · Katalog | 101,1 MB | Download |
| M.plate V.fixNT/withdNS1600-NT/NW 15/03/25 · Gebrauchsanleitung | 1,0 MB | Download |
| PEP_Prisma P Cubicle 1000A 15/03/25 · Produktumweltprofil | 0,4 MB | Download |
| EOLI_Prisma P Cubicle 1000A 15/03/25 · Entsorgungsinformation | 0,3 MB | Download |
| 03483 China-RoHS-Erklärung
22/02/25 · Umweltzertifikat (ROHS/REACH) |
0,2 MB | Download |
| M.PL.WITHDRAWABLE NS1600-NT 15/02/25 · CAD | 0,5 MB | Download |
| 03483 : Prisma Plus, System P, Montageplatte f. vert. Einschubtechnik NS630-1600
13/01/23 · Konformitätserklärung |
0,2 MB | Download |
