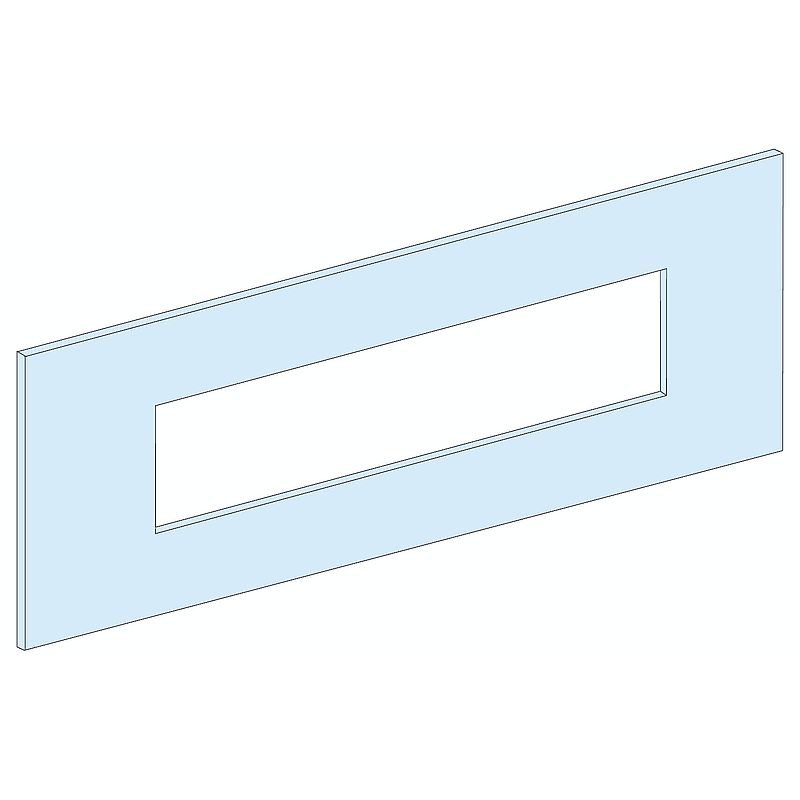

Frontplatte für vertikalen EZC100
03303
Hauptdokumente
 Produktdatenblatt |
Download |
|
Konformitätserklärung
|
Download |
|
Produktumweltprofil
|
Download |
|
Katalog
|
Download |
|
CAD
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Prisma |
| Produktserie | Prisma G Prisma P |
| Produkt oder Komponententyp | Blende |
| Zubehör-/Teilekategorie | Installationszubehör |
| Kompatible Produktfamilie | Prisma (Prisma G) Gehäuse Prisma (Prisma P) Schaltschrank |
| Typ der Frontplatte | Aussparung |
| installiertes Gerät | Easypact: befestigt EZC100 ohne Erdschlussschutz - Steuerung: Kippschalter - vertikal Installation |
| Beschreibung Pole | 15 1P: Montageplatte Träger: EZC100 vertikal Anlage 5 3P: Montageplatte Träger: EZC100 vertikal Anlage 3 4P: Montageplatte Träger: EZC100 vertikal Anlage |
| Betriebsposition | Vertikal | Zusatzmerkmale |
| Gehäusebeschreibung | Standgehäuse - Breite 600 mm Wandgehäuse - Breite 600 mm Gehäuse - Breite 650 mm Tiefe 400 mm |
| Anschlussposition | Direktverbindung |
| Anzahl der vertikalen Modulen (50 mm) | 5 |
| Standards | IEC 61439-2 IEC 61439-1 |
| Produktzertifizierungen | ASEFA |
| Material | Stahl |
| Oberfläche | Glatt Matt |
| Schutzbehandlung | Elektrophorsesbehandlung und heiß-polimerisiertes Polyester-Epoxy-Pulver |
| Farbe | Weiß (RAL 9001) |
| Höhe | 250 mm |
| Breite | 500 mm |
| Produktgewicht | 0,86 kg |
| Menge pro Satz | Satz à 1 |
| Funktionseinheit | 600 mm Prisma G Standgehäuse Easypact EZC100 ohne befestigt Kippschalter vertikal 1P 15 direkt 5 600 mm Prisma G Wandgehäuse Easypact EZC100 ohne befestigt Kippschalter vertikal 1P 15 direkt 5 600 mm Prisma G Standgehäuse Easypact EZC100 ohne befestigt Kippschalter vertikal 3P 5 direkt 5 600 mm Prisma G Wandgehäuse Easypact EZC100 ohne befestigt Kippschalter vertikal 3P 5 direkt 5 600 mm Prisma G Standgehäuse Easypact EZC100 ohne befestigt Kippschalter vertikal 4P 3 direkt 5 600 mm Prisma G Wandgehäuse Easypact EZC100 ohne befestigt Kippschalter vertikal 4P 3 direkt 5 650 mm 400 mm Prisma P Gehäuse Easypact EZC100 ohne befestigt Kippschalter vertikal 1P 15 direkt 5 650 mm 400 mm Prisma P Gehäuse Easypact EZC100 ohne befestigt Kippschalter vertikal 3P 5 direkt 5 650 mm 400 mm Prisma P Gehäuse Easypact EZC100 ohne befestigt Kippschalter vertikal 4P 3 direkt 5 |
Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 870,0 g |
| VPE 1 Höhe | 3,0 cm |
| VPE 1 Breite | 26,0 cm |
| VPE 1 Länge | 51,0 cm |
| VPE 2 Art | CAR |
| VPE 2 Menge | 10 |
| VPE 2 Gewicht | 8,86 kg |
| VPE 2 Höhe | 17,0 cm |
| VPE 2 Breite | 27,0 cm |
| VPE 2 Länge | 53,0 cm |
| VPE 3 Art | P12 |
| VPE 3 Menge | 90 |
| VPE 3 Gewicht | 79,74 kg |
| VPE 3 Höhe | 42,0 cm |
| VPE 3 Breite | 80,0 cm |
| VPE 3 Länge | 120,0 cm | Vertragliche Gewährleistung |
| Garantie | 18 Monate |
Nachhaltigkeit
Nachhaltigkeit
| Angebotsstatus nachhaltiges Produkt | Green Premium Produkt |
| Frei von REACh-SVHC | Ja |
EU-RoHS-Richtlinie
|
Übererfüllung der Konformität (außerhalb EU RoHS-Scope) EU-RoHS-Deklaration |
| Frei von giftigen Schwermetallen | Ja |
|
Quecksilberfrei
|
Ja |
| Enthält Halogene | Produkt mit halogenfreien Kunststoffteilen |
7 Dokumente
| 03303 EU-RoHS-Erklärung
17/03/25 · Umweltkonformitätserklärung |
0,2 MB | Download |
| Catalogue Prisma P 2019 15/03/25 · Katalog | 101,1 MB | Download |
| Catalogue Prisma G 2019 15/03/25 · Katalog | 134,0 MB | Download |
| PEP_PRISMA G WALL MOUNTED ENCLOSURE Up to 630A – IP30 15/03/25 · Produktumweltprofil | 0,5 MB | Download |
| 03303 China-RoHS-Erklärung
07/02/25 · Umweltzertifikat (ROHS/REACH) |
0,2 MB | Download |
| Prisma - Front plate for vertical EZC100 - 3D CAD 17/01/25 · CAD | 0,3 MB | Download |
| 03303 : Frontplatte für vertikalen EZC100
21/12/22 · Konformitätserklärung |
0,2 MB | Download |
