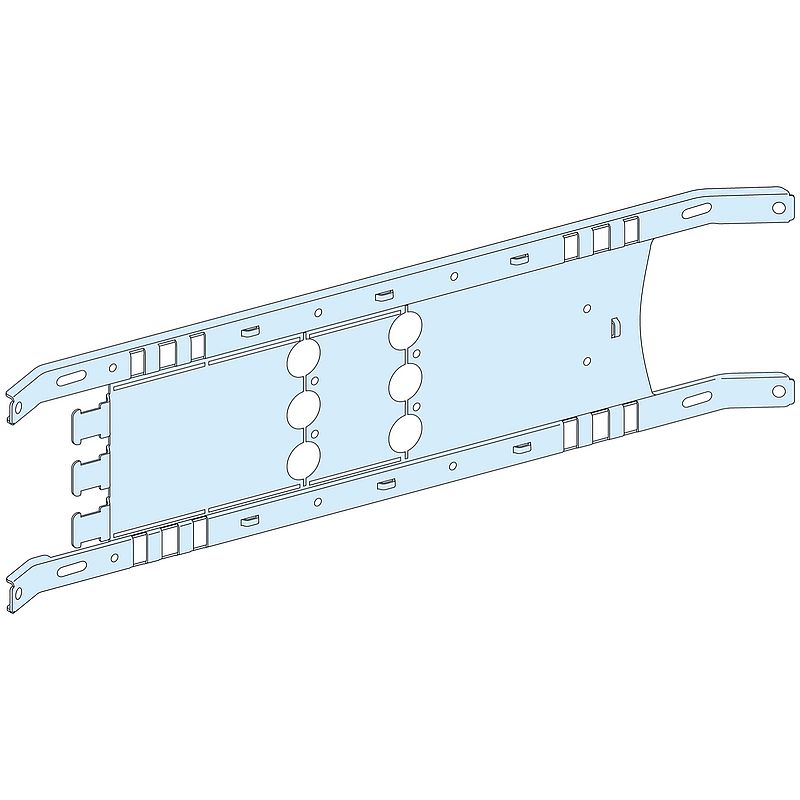

PrismaSeT-P, Montageplatte, ComPacT NSX/NSX Vigi100-250 3polig,Kipphebel,Festeinbau,horizontal,Breite=650mm,Höhe=3Module
LVS03411
Materialpreisgruppe
: DF
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Instruction sheet
|
Download |
|
Catalog
|
Download |
|
CAD
|
Download |
|
Environmental Disclosure
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | PrismaSeT |
| Baureihe | PrismaSeT P |
| Produkt- oder Komponententyp | Montageplatte |
| Zubehör / Teilekategorie | Installationszubehör |
| Kompatible Produktfamilie | PrismaSeT PrismaSeT P Schaltfeld |
| die Installationsbeschreibung | Schaltfeld - Breite 650 mm Tiefe 400 mm |
| Installiertes Gerät | EasyPacT: fest CVS100 - 160 ohne Erdschlussschutz - Steuerung: Kippschalter - horizontal Installation EasyPacT: fest CVS250 ohne Erdschlussschutz - Steuerung: Kippschalter - horizontal Installation ComPacT: fest NSX100 - 160 ohne Erdschlussschutz - Steuerung: Kippschalter - horizontal Installation ComPacT: fest NSX250 ohne Erdschlussschutz - Steuerung: Kippschalter - horizontal Installation EasyPacT: fest CVS100 - 160 mit Erdschlussschutz - Steuerung: Kippschalter - horizontal Installation EasyPacT: fest CVS250 mit Erdschlussschutz - Steuerung: Kippschalter - horizontal Installation ComPacT: fest NSX100 - 160 mit Erdschlussschutz - Steuerung: Kippschalter - horizontal Installation ComPacT: fest NSX250 mit Erdschlussschutz - Steuerung: Kippschalter - horizontal Installation |
| Beschreibung der Pole | 1 3P: fest CVS100 - 160 horizontal Anlage 1 3P: fest CVS250 horizontal Anlage 1 3P: fest NSX100 - 160 horizontal Anlage 1 3P: fest NSX250 horizontal Anlage |
| Anzahl an vertikalen Modulen (50 mm) | 3 Module: CVS100 - 160 ohne Erdschluss-Schutzeinrichtung , direkt in 650 mm breitSchaltfeld 3 Module: CVS250 ohne Erdschluss-Schutzeinrichtung , direkt in 650 mm breitSchaltfeld 3 Module: NSX100 - 160 ohne Erdschluss-Schutzeinrichtung , direkt in 650 mm breitSchaltfeld 3 Module: NSX250 ohne Erdschluss-Schutzeinrichtung , direkt in 650 mm breitSchaltfeld 3 Module: CVS100 - 160 mit Erdschluss-Schutzeinrichtung , direkt in 650 mm breitSchaltfeld 3 Module: CVS250 mit Erdschluss-Schutzeinrichtung , direkt in 650 mm breitSchaltfeld 3 Module: NSX100 - 160 mit Erdschluss-Schutzeinrichtung , direkt in 650 mm breitSchaltfeld 3 Module: NSX250 mit Erdschluss-Schutzeinrichtung , direkt in 650 mm breitSchaltfeld |
| Normen | IEC 61439-2 |
| Produktzertifizierungen | ASTA | Zusatzmerkmale |
| Material | Stahlblech |
| Beschichtung | Elektrophorsesbehandlung und heiß-polimerisiertes Polyester-Epoxy-Pulver |
| Oberflächenbeschaffenheit | Strukturiert Matt |
| Farbe | Weiß (RAL 9003) |
| Breite | 650 mm |
| Höhe | 141 mm |
| Produktgewicht | 1,16 kg |
| Funktionseinheit | 650 mm 400 mm PrismaSeT P Schaltfeld EasyPacT CVS100 - 160 ohne fest Kippschalter horizontal 3P 1 direkt 3 12,5 mm 650 mm 400 mm PrismaSeT P Schaltfeld EasyPacT CVS250 ohne fest Kippschalter horizontal 3P 1 direkt 3 12,5 mm 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX100 - 160 ohne fest Kippschalter horizontal 3P 1 direkt 3 12,5 mm 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX250 ohne fest Kippschalter horizontal 3P 1 direkt 3 12,5 mm 650 mm 400 mm PrismaSeT P Schaltfeld EasyPacT CVS100 - 160 mit fest Kippschalter horizontal 3P 1 direkt 3 12,5 mm 650 mm 400 mm PrismaSeT P Schaltfeld EasyPacT CVS250 mit fest Kippschalter horizontal 3P 1 direkt 3 12,5 mm 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX100 - 160 mit fest Kippschalter horizontal 3P 1 direkt 3 12,5 mm 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX250 mit fest Kippschalter horizontal 3P 1 direkt 3 12,5 mm |
Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 5,000 cm |
| VPE 1 Breite | 15,000 cm |
| VPE 1 Länge | 57,900 cm |
| Verpackungsgewicht (Lbs) | 1,116 kg |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 8 |
| VPE 2 Höhe | 21,000 cm |
| VPE 2 Breite | 33,500 cm |
| VPE 2 Länge | 59,000 cm |
| VPE 2 Gewicht | 9,750 kg |
| VPE 3 Art | P12 |
| VPE 3 Menge | 128 |
| VPE 3 Höhe | 105,000 cm |
| VPE 3 Breite | 80,000 cm |
| VPE 3 Länge | 120,000 cm |
| VPE 3 Gewicht | 168,000 kg | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
| Circular Econmomy-Eignung | Keine besonderen Recycling-Verfahren erforderlich |
| SCIP-Nummer | 4758f26b-dbf8-498a-a5c2-4de140d6aa9a |
| Verpackung ohne Kunststoff | Nein, wir haben den Einsatz von Kunststoff in der Verpackung gemäß den Vorschriften und unter Berücksichtigung von Qualitäts- und Sicherheitsstandards minimiert |
| Verpackung mit Recycling-Karton | Ja |
| PVC-frei | Ja |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | Produkt mit halogenfreien Kunststoffteilen |
| Rücknahme | Ja |
| Sustainable packaging | Nein |
| Silikonfrei | Ja |
| EU-RoHS-Richtlinie | https://download.se.com/files?p_Doc_Ref=LVS03411_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| REACh-Verordnung | https://download.se.com/files?p_Doc_Ref=LVS03411_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
10 Dokumente
LVS03411 REACh-Erklärung
 03/04/25 · Declaration of Conformity (Sustainability) |
0,2 MB | Download |
| LVS03411 EU-RoHS-Erklärung
03/04/25 · Declaration of Conformity (Sustainability) |
0,2 MB | Download |
| PrismaSet P Cubicles up to 4000A 15/03/25 · Environmental Disclosure | 0,5 MB | Download |
| PrismaSeT Mounting plate Horizontal Fixed Ns250 Tog.3P - 3D CAD 15/03/25 · CAD | 0,8 MB | Download |
| Declaratie de conformitate PrismaSeT G 15/03/25 · Declaration of conformity | 0,2 MB | Download |
| Declaratie de conformitate PrismaSeT P 15/03/25 · Declaration of conformity | 0,2 MB | Download |
| Catalog PrismaSeT P 15/03/25 · Catalog | 188,9 MB | Download |
| Catalogue PrismaSeT P Active 15/03/25 · Catalog | 189,9 MB | Download |
| M.plate 3-4 Hz fix. NS-INS250 tog. - Gebrauchsanleitung 15/09/24 · Instruction sheet | 1,1 MB | Download |
| 01/01/70 Catalog | 0,0 MB | Download |
