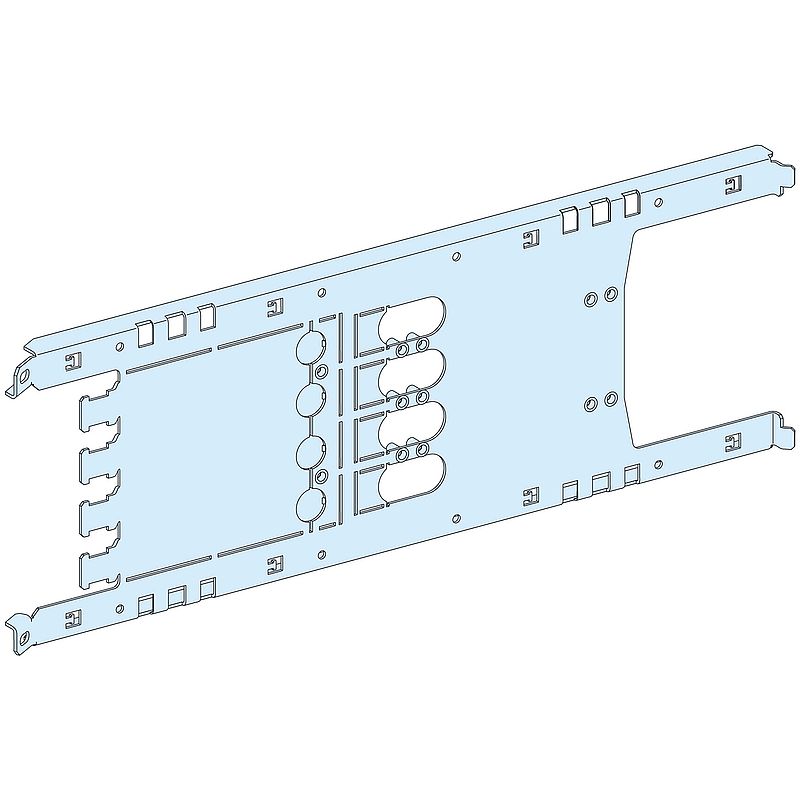

PrismaSeT-P, Montageplatte, ComPacT NSX/NSX Vigi100-250 4polig,Stecktechnik,horizontal,Breite=650mm,Höhe=4Module
LVS03414
Materialpreisgruppe
: DF
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Instruction sheet
|
Download |
|
Catalog
|
Download |
|
CAD
|
Download |
|
Environmental Disclosure
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | PrismaSeT |
| Baureihe | PrismaSeT P |
| Produkt- oder Komponententyp | Montageplatte |
| Zubehör / Teilekategorie | Installationszubehör |
| Kompatible Produktfamilie | PrismaSeT PrismaSeT P Schaltfeld |
| die Installationsbeschreibung | Schaltfeld - Breite 650 mm Tiefe 400 mm |
| Installiertes Gerät | EasyPacT: fest CVS100 - 160 ohne Erdschlussschutz - Steuerung: direkter Front-Drehgriff - horizontal Installation EasyPacT: fest CVS250 ohne Erdschlussschutz - Steuerung: direkter Front-Drehgriff - horizontal Installation ComPacT: fest NSX100 - 160 ohne Erdschlussschutz - Steuerung: direkter Front-Drehgriff - horizontal Installation ComPacT: fest NSX250 ohne Erdschlussschutz - Steuerung: direkter Front-Drehgriff - horizontal Installation EasyPacT: fest CVS100 - 160 mit Erdschlussschutz - Steuerung: direkter Front-Drehgriff - horizontal Installation EasyPacT: fest CVS250 mit Erdschlussschutz - Steuerung: direkter Front-Drehgriff - horizontal Installation ComPacT: fest NSX100 - 160 mit Erdschlussschutz - Steuerung: direkter Front-Drehgriff - horizontal Installation ComPacT: fest NSX250 mit Erdschlussschutz - Steuerung: direkter Front-Drehgriff - horizontal Installation ComPacT: fest NSX100 - 160 ohne Erdschlussschutz - Steuerung: Motormechanismus - horizontal Installation ComPacT: steckbar NSX100 - 160 ohne Erdschlussschutz - Steuerung: Kippschalter - horizontal Installation ComPacT: fest NSX250 ohne Erdschlussschutz - Steuerung: Motormechanismus - horizontal Installation ComPacT: steckbar NSX250 ohne Erdschlussschutz - Steuerung: Kippschalter - horizontal Installation ComPacT: steckbar NSX100 - 160 ohne Erdschlussschutz - Steuerung: direkter Front-Drehgriff - horizontal Installation ComPacT: steckbar NSX100 - 160 ohne Erdschlussschutz - Steuerung: Motormechanismus - horizontal Installation ComPacT: steckbar NSX250 ohne Erdschlussschutz - Steuerung: direkter Front-Drehgriff - horizontal Installation ComPacT: steckbar NSX250 ohne Erdschlussschutz - Steuerung: Motormechanismus - horizontal Installation ComPacT: steckbar NSX100 - 160 mit Erdschlussschutz - Steuerung: Kippschalter - horizontal Installation ComPacT: fest NSX100 - 160 mit Erdschlussschutz - Steuerung: Motormechanismus - horizontal Installation ComPacT: steckbar NSX100 - 160 mit Erdschlussschutz - Steuerung: direkter Front-Drehgriff - horizontal Installation ComPacT: steckbar NSX100 - 160 mit Erdschlussschutz - Steuerung: Motormechanismus - horizontal Installation ComPacT: steckbar NSX250 mit Erdschlussschutz - Steuerung: Kippschalter - horizontal Installation ComPacT: fest NSX250 mit Erdschlussschutz - Steuerung: Motormechanismus - horizontal Installation ComPacT: steckbar NSX250 mit Erdschlussschutz - Steuerung: direkter Front-Drehgriff - horizontal Installation ComPacT: steckbar NSX250 mit Erdschlussschutz - Steuerung: Motormechanismus - horizontal Installation |
| Beschreibung der Pole | 1 4P: fest CVS100 - 160 horizontal Anlage 1 4P: fest CVS250 horizontal Anlage 1 4P: fest NSX100 - 160 horizontal Anlage 1 4P: fest NSX250 horizontal Anlage 1 4P: steckbar NSX100 - 160 horizontal Anlage 1 4P: steckbar NSX250 horizontal Anlage |
| Anzahl an vertikalen Modulen (50 mm) | 4 Module: CVS100 - 160 ohne Erdschluss-Schutzeinrichtung , direkt in 650 mm breitSchaltfeld 4 Module: CVS250 ohne Erdschluss-Schutzeinrichtung , direkt in 650 mm breitSchaltfeld 4 Module: NSX100 - 160 ohne Erdschluss-Schutzeinrichtung , direkt in 650 mm breitSchaltfeld 4 Module: NSX250 ohne Erdschluss-Schutzeinrichtung , direkt in 650 mm breitSchaltfeld 4 Module: CVS100 - 160 mit Erdschluss-Schutzeinrichtung , direkt in 650 mm breitSchaltfeld 4 Module: CVS250 mit Erdschluss-Schutzeinrichtung , direkt in 650 mm breitSchaltfeld 4 Module: NSX100 - 160 mit Erdschluss-Schutzeinrichtung , direkt in 650 mm breitSchaltfeld 4 Module: NSX250 mit Erdschluss-Schutzeinrichtung , direkt in 650 mm breitSchaltfeld |
| Normen | IEC 61439-2 |
| Produktzertifizierungen | ASTA | Zusatzmerkmale |
| Material | Stahlblech |
| Beschichtung | Elektrophorsesbehandlung und heiß-polimerisiertes Polyester-Epoxy-Pulver |
| Oberflächenbeschaffenheit | Strukturiert Matt |
| Farbe | Weiß (RAL 9003) |
| Breite | 650 mm |
| Höhe | 200 mm |
| Produktgewicht | 2,36 kg |
| Funktionseinheit | 650 mm 400 mm PrismaSeT P Schaltfeld EasyPacT CVS100 - 160 ohne fest direkter Front-Drehgriff horizontal 4P 1 direkt 4 12,5 mm 650 mm 400 mm PrismaSeT P Schaltfeld EasyPacT CVS250 ohne fest direkter Front-Drehgriff horizontal 4P 1 direkt 4 12,5 mm 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX100 - 160 ohne fest direkter Front-Drehgriff horizontal 4P 1 direkt 4 12,5 mm 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX100 - 160 ohne fest Motormechanismus horizontal 4P 1 direkt 4 12,5 mm 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX100 - 160 ohne steckbar direkter Front-Drehgriff horizontal 4P 1 direkt 4 12,5 mm 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX100 - 160 ohne steckbar Motormechanismus horizontal 4P 1 direkt 4 12,5 mm 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX100 - 160 ohne steckbar Kippschalter horizontal 4P 1 direkt 4 12,5 mm 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX250 ohne fest direkter Front-Drehgriff horizontal 4P 1 direkt 4 12,5 mm 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX250 ohne fest Motormechanismus horizontal 4P 1 direkt 4 12,5 mm 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX250 ohne steckbar direkter Front-Drehgriff horizontal 4P 1 direkt 4 12,5 mm 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX250 ohne steckbar Motormechanismus horizontal 4P 1 direkt 4 12,5 mm 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX250 ohne steckbar Kippschalter horizontal 4P 1 direkt 4 12,5 mm 650 mm 400 mm PrismaSeT P Schaltfeld EasyPacT CVS100 - 160 mit fest direkter Front-Drehgriff horizontal 4P 1 direkt 4 12,5 mm 650 mm 400 mm PrismaSeT P Schaltfeld EasyPacT CVS250 mit fest direkter Front-Drehgriff horizontal 4P 1 direkt 4 12,5 mm 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX100 - 160 mit fest direkter Front-Drehgriff horizontal 4P 1 direkt 4 12,5 mm 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX100 - 160 mit fest Motormechanismus horizontal 4P 1 direkt 4 12,5 mm 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX100 - 160 mit steckbar direkter Front-Drehgriff horizontal 4P 1 direkt 4 12,5 mm 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX100 - 160 mit steckbar Motormechanismus horizontal 4P 1 direkt 4 12,5 mm 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX100 - 160 mit steckbar Kippschalter horizontal 4P 1 direkt 4 12,5 mm 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX250 mit fest direkter Front-Drehgriff horizontal 4P 1 direkt 4 12,5 mm 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX250 mit fest Motormechanismus horizontal 4P 1 direkt 4 12,5 mm 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX250 mit steckbar direkter Front-Drehgriff horizontal 4P 1 direkt 4 12,5 mm 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX250 mit steckbar Motormechanismus horizontal 4P 1 direkt 4 12,5 mm 650 mm 400 mm PrismaSeT P Schaltfeld ComPacT NSX250 mit steckbar Kippschalter horizontal 4P 1 direkt 4 12,5 mm |
Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 4,000 cm |
| VPE 1 Breite | 20,000 cm |
| VPE 1 Länge | 57,000 cm |
| Verpackungsgewicht (Lbs) | 2,403 kg |
| VPE 2 Art | P12 |
| VPE 2 Menge | 80 |
| VPE 2 Höhe | 75,000 cm |
| VPE 2 Breite | 80,000 cm |
| VPE 2 Länge | 120,000 cm |
| VPE 2 Gewicht | 206,240 kg | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
| Circular Econmomy-Eignung | Keine besonderen Recycling-Verfahren erforderlich |
| SCIP-Nummer | 4758f26b-dbf8-498a-a5c2-4de140d6aa9a |
| Verpackung ohne Kunststoff | Nein, wir haben den Einsatz von Kunststoff in der Verpackung gemäß den Vorschriften und unter Berücksichtigung von Qualitäts- und Sicherheitsstandards minimiert |
| Verpackung mit Recycling-Karton | Ja |
| PVC-frei | Ja |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | Produkt mit halogenfreien Kunststoffteilen |
| Rücknahme | Ja |
| Sustainable packaging | Nein |
| Silikonfrei | Ja |
| EU-RoHS-Richtlinie | https://download.se.com/files?p_Doc_Ref=LVS03414_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| REACh-Verordnung | https://download.se.com/files?p_Doc_Ref=LVS03414_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
