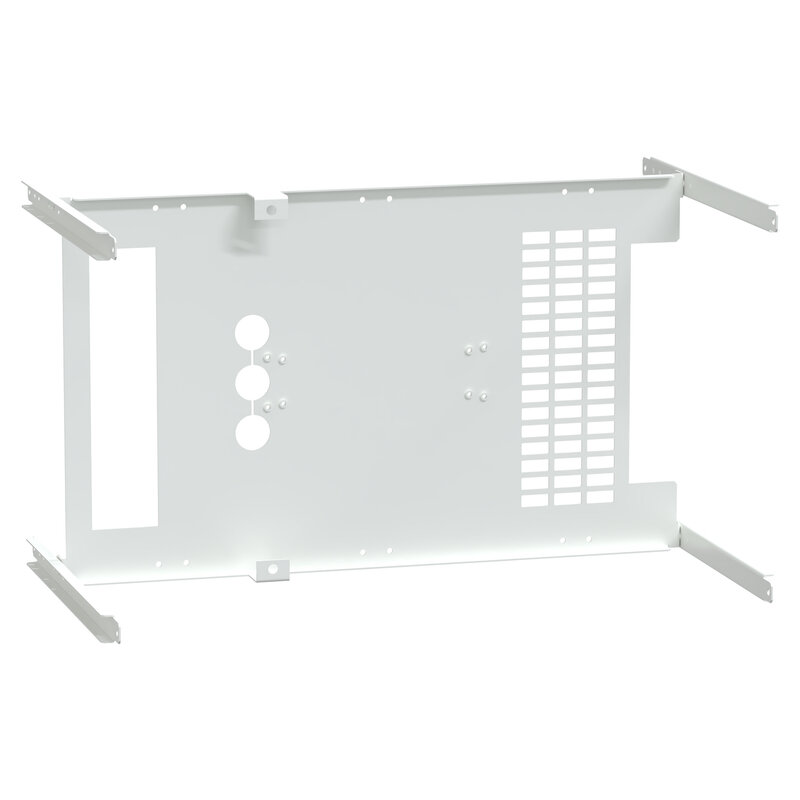

PrismaSeT-P, Montageplatte, ComPacT NSX400K 3polig 800V,Kipphebel,Festeinbau,horizontal,Breite 650mm,Höhe 7Module
LVS03448
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Technical illustration
|
Download |
|
Instruction sheet
|
Download |
|
How to video
|
Video anzeigen |
|
Catalog
|
Download |
|
CAD
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | PrismaSeT |
| Baureihe | PrismaSeT P |
| Produktname | PrismaSeT P |
| Produkt- oder Komponententyp | Montageplatte |
| Zubehör / Teilekategorie | Installationszubehör |
| Kompatible Produktfamilie | PrismaSeT PrismaSeT P Schaltfeld |
| die Installationsbeschreibung | Schaltfeld - Breite 650 mm Tiefe 600 mm |
| Beschreibung der Montageplatte | Festgeschaltet |
| Schienentyp | Modular |
| Installiertes Gerät | ComPacT: fest NSX250 ohne Erdschlussschutz - Steuerung: Kippschalter - horizontal Installation ComPacT: fest NSX400 mit Erdschlussschutz - Steuerung: Kippschalter - horizontal Installation |
| Beschreibung der Pole | 1 3P: fest NSX250 horizontal Anlage 1 3P: fest NSX400 horizontal Anlage |
| Anzahl an vertikalen Modulen (50 mm) | 7 Module: NSX250 ohne Erdschluss-Schutzeinrichtung , direkt in 650 mm breitSchaltfeld 7 Module: NSX400 ohne Erdschluss-Schutzeinrichtung , direkt in 650 mm breitSchaltfeld 7 Module: NSX250 mit Erdschluss-Schutzeinrichtung , direkt in 650 mm breitSchaltfeld 7 Module: NSX400 mit Erdschluss-Schutzeinrichtung , direkt in 650 mm breitSchaltfeld |
| Normen | IEC 61439-1 IEC 61439-2 |
| Produktzertifizierungen | DEKRA | Zusatzmerkmale |
| Anschlüsse - Klemmen | 4 Schraubklemmen terminal blocks Schalter |
| Kabeleinführung | Oben und unten 0…70 mm vor dem Tragrahmen |
| Material | Walzblech |
| Beschichtung | Elektrophorsesbehandlung und heiß-polimerisiertes Polyester-Epoxy-Pulver |
| Oberflächenbeschaffenheit | Strukturiert Matt |
| Farbe | Weiß (RAL 9003) |
| Breite | 650 mm |
| Höhe | 350 mm |
| Produktgewicht | 2,73 kg |
| Menge pro Satz | Satz à 1 Stück |
| Funktionseinheit | 650 mm 600 mm PrismaSeT P Schaltfeld ComPacT NSX250 ohne fest Kippschalter horizontal 3P 1,0 direkt 7,0 12,5 mm 650 mm 600 mm PrismaSeT P Schaltfeld ComPacT NSX400 ohne fest Kippschalter horizontal 3P 1,0 direkt 7,0 12,5 mm 650 mm 600 mm PrismaSeT P Schaltfeld ComPacT NSX250 mit fest Kippschalter horizontal 3P 1,0 direkt 7,0 12,5 mm 650 mm 600 mm PrismaSeT P Schaltfeld ComPacT NSX400 mit fest Kippschalter horizontal 3P 1,0 direkt 7,0 12,5 mm |
Montage |
| Schutzart (IP) | IP2x 0 - 50°C entspricht IEC 61439-2 | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 10,600 cm |
| VPE 1 Breite | 35,000 cm |
| VPE 1 Länge | 60,600 cm |
| Verpackungsgewicht (Lbs) | 3,480 kg |
| VPE 2 Art | P12 |
| VPE 2 Menge | 15 |
| VPE 2 Höhe | 74,000 cm |
| VPE 2 Breite | 80,000 cm |
| VPE 2 Länge | 120,000 cm |
| VPE 2 Gewicht | 71,500 kg |
Nachhaltigkeit
Nachhaltigkeit
Quecksilberfrei
|
Ja |
| Sustainable packaging | Ja |
| Verpackung mit Recycling-Karton | Ja |
| Verpackung ohne Kunststoff | Ja |
| SCIP-Nummer | 4758f26b-dbf8-498a-a5c2-4de140d6aa9a |
| REACh-Verordnung | https://download.se.com/files?p_Doc_Ref=LVS03448_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| EU-RoHS-Richtlinie | https://download.se.com/files?p_Doc_Ref=LVS03448_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | Produkt mit halogenfreien Kunststoffteilen |
| PVC-frei | Ja |
| Silikonfrei | Ja |
| Rücknahme | Nein |
