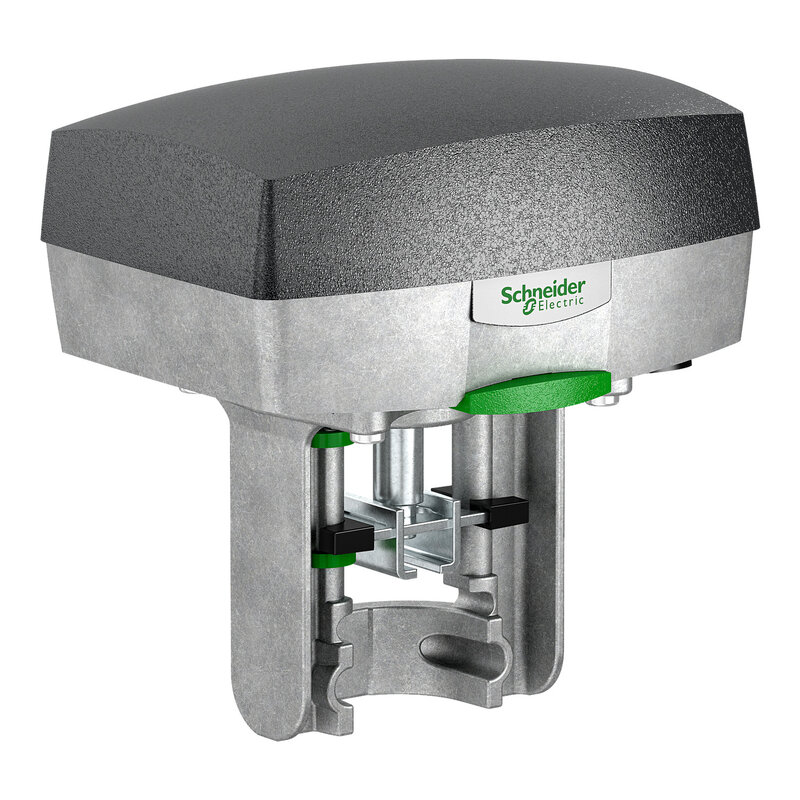

SpaceLogic MP500C Actuator for PIBCV Valves, Multi-Signal Control, Non-Spring Return, 24 Vac/Vdc, 500N.

MP500C

EAN Code: 7332552014277

Jetzt kaufen

Hauptdokumente

Produktdatenblatt	Download
Declaration of Conformity (Sustainability)	Download
Other technical guide	Download
Instruction sheet	Download
Catalog	Download
Circularity Profile	Download
Environmental Disclosure	Download
Declaration of conformity	Download
Specification sheet	Download

Hauptmerkmale
Produktreihe Stellantriebe	SmartX Actuator
Produkt- oder Komponententyp	Stellglied
Stellantriebstyp	Elektrisch
Produktserie Stellantriebe	MP500C
Produktbestimmung	druckunabhängige Regelventile
Motortyp	Bürstenloser Gleichstrommotor
Transformator-Nennleistung in VA	50 VA
Leistungsaufnahme in VA	15 VA AC
Verlustleistung Rücklauf	Ungefederte Rückführung
Steuersignal	Schwimmend Proportional/modulierend
Anschluss an die Rohrleitung	Kabelkanal-Anschlusslöcher
Zielregion	Europa Asien-Pazifik. Nord-Amerika. Australien.
Zusatzmerkmale
Stellglied	Linear
Steuerungstyp	Automatische Rückstellung
Schalterfunktion	2 SPDT (Optional)
rated supply voltage	24 V AC/DC
Analoger Eingangsbereich	0 - 10 V DC
Rückkopplungssignal	2 - 10 V DC
Automatische Kalibrierung des Hubes	Richtig
elektrische Isolationsklasse	Klasse III
[N] Kraft	500 N
[lbf] Kraft	113 lbf
Zusätzliche Merkmale	Feldweise wählbare, potentialfreie Eingangssignallaufzeit
Leitungen und Verbindungen	Klemmenblock
Laufzeit des Hubes	15 s
Montage
Schutzart (IP)	IP54
Umgebungstemperatur bei Betrieb	-10…50 °C
Relative Luftfeuchtigkeit	0…90 % rF, nicht kondensierend
Umgebungstemperatur bei Lagerung	-25…65 °C
Verpackungseinheiten
VPE 1 Art	PCE
Anzahl der Geräte pro Packung	1
VPE 1 Höhe	18,4 cm
VPE 1 Breite	18 cm
VPE 1 Länge	13,4 cm
Verpackungsgewicht (Lbs)	1,86 kg
Vertragliche Gewährleistung
Garantie (in Monaten)	18

Nachhaltigkeit

Quecksilberfrei	Ja
SCIP-Nummer	4f394b28-50f5-47f5-b920-ba35e4bef3da
Verpackung ohne Kunststoff	Nein
Verpackung mit Recycling-Karton	Ja
Rücknahme	Ja
CO2-Bilanz (kg CO2 eq.)	220
Total lifecycle Carbon footprint	220 kg CO2 eq.
Carbon footprint of the manufacturing phase [A1 to A3]	99.5076042455159
CO₂-Fußabdruck der Herstellungsphase [A1 bis A3]	100 kg CO2 eq.
Carbon footprint of the distribution phase [A4]	3.4308116236945625
CO₂-Fußabdruck der Distributionsphase [A4]	3 kg CO2 eq.
Carbon footprint of the installation phase [A5]	0.15810896434076094
CO₂-Fußabdruck der Installationsphase [A5]	0.2 kg CO2 eq.
Carbon footprint of the use phase [B2, B3, B4, B6]	120.26307138141165
CO₂-Fußabdruck der Nutzungsphase [B2, B3, B4, B6]	120 kg CO2 eq.
Sustainable packaging	Nein
Carbon footprint of the end-of-life phase [C1 to C4]	3.471022948692232
CO₂-Fußabdruck der End-of-Life-Phase [C1 bis C4]	3 kg CO2 eq.
WEEE-Kennzeichnung	Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen.
Recyclingfähigkeitspotential in %	79
EU-RoHS-Richtlinie	https://download.schneider-electric.com/files?p_Doc_Ref=MP500C_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29
REACh-Verordnung	https://download.schneider-electric.com/files?p_Doc_Ref=MP500C_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29
