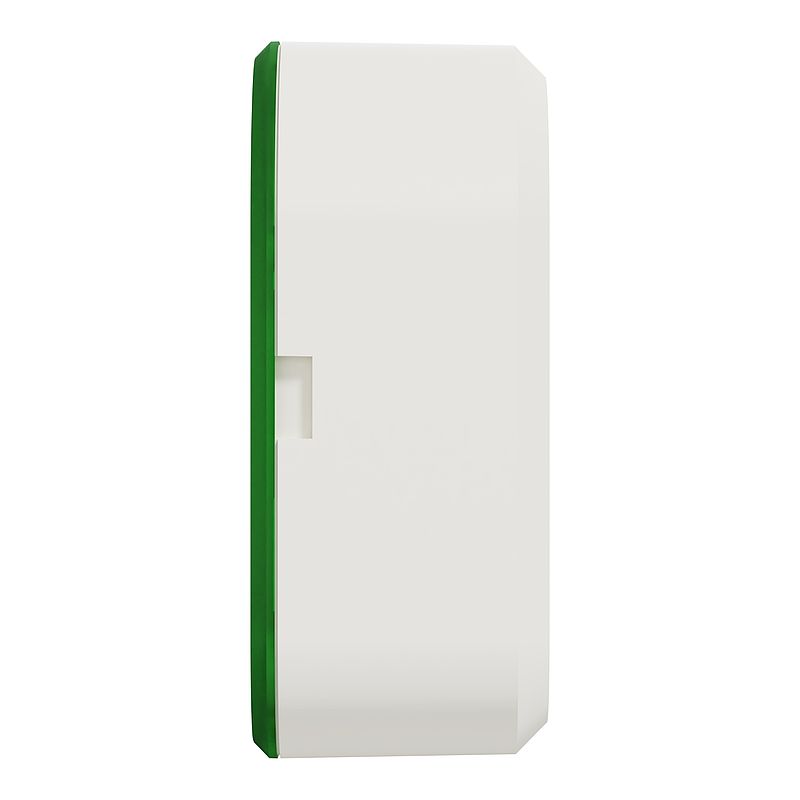

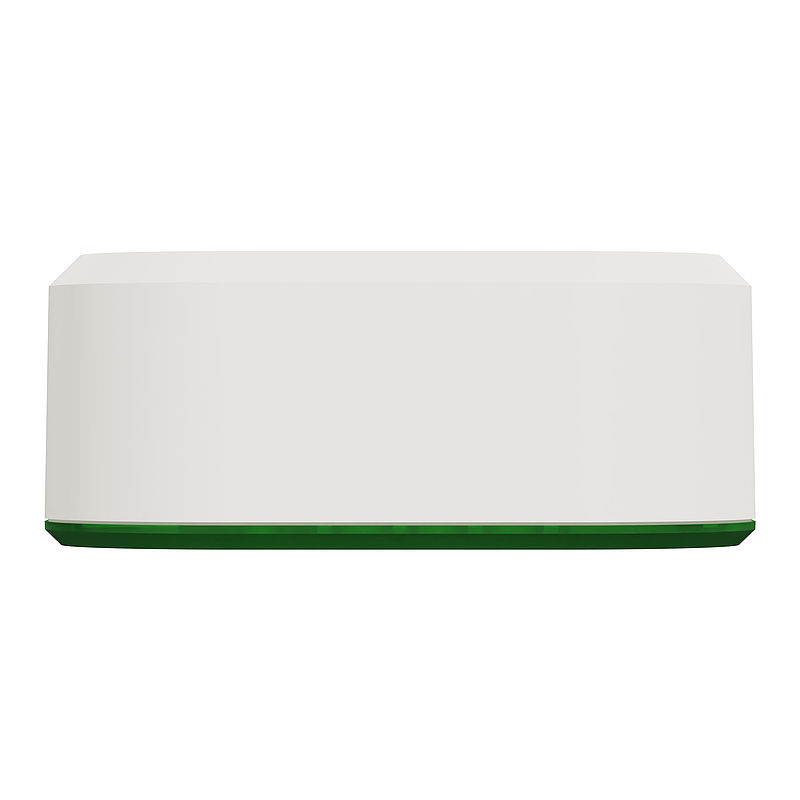

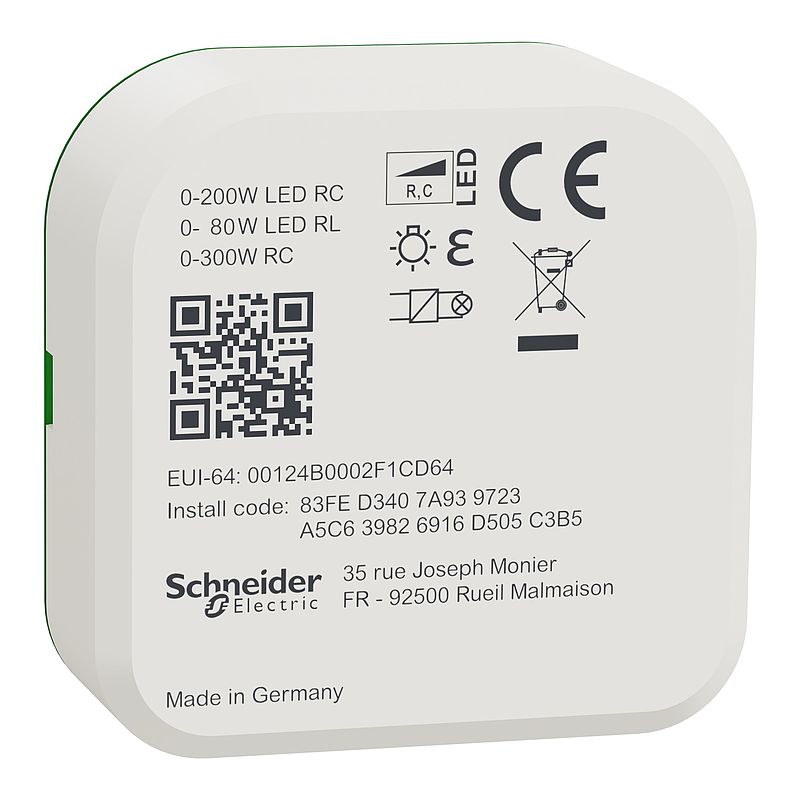

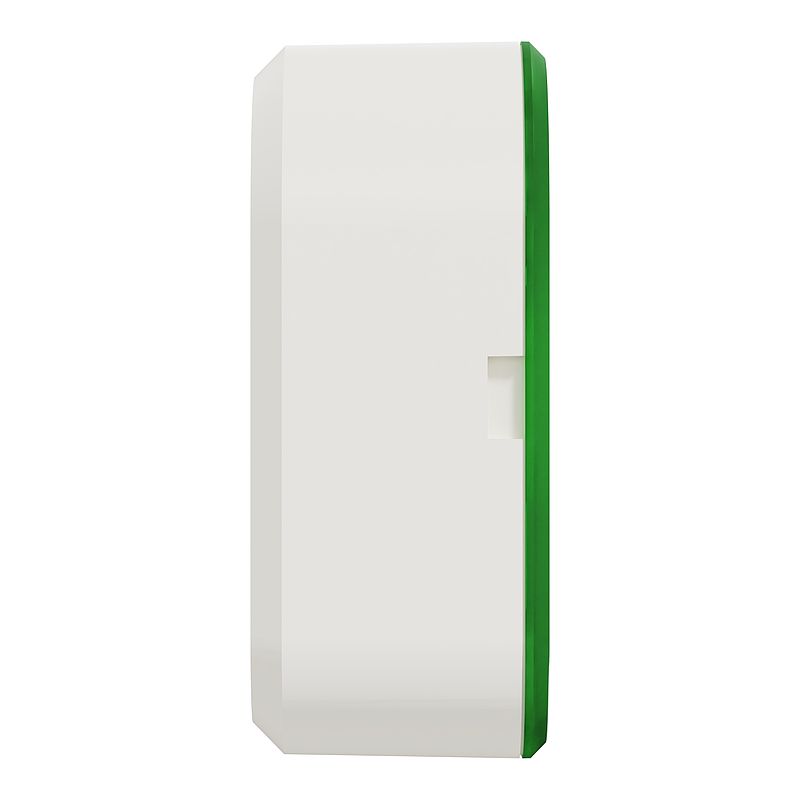

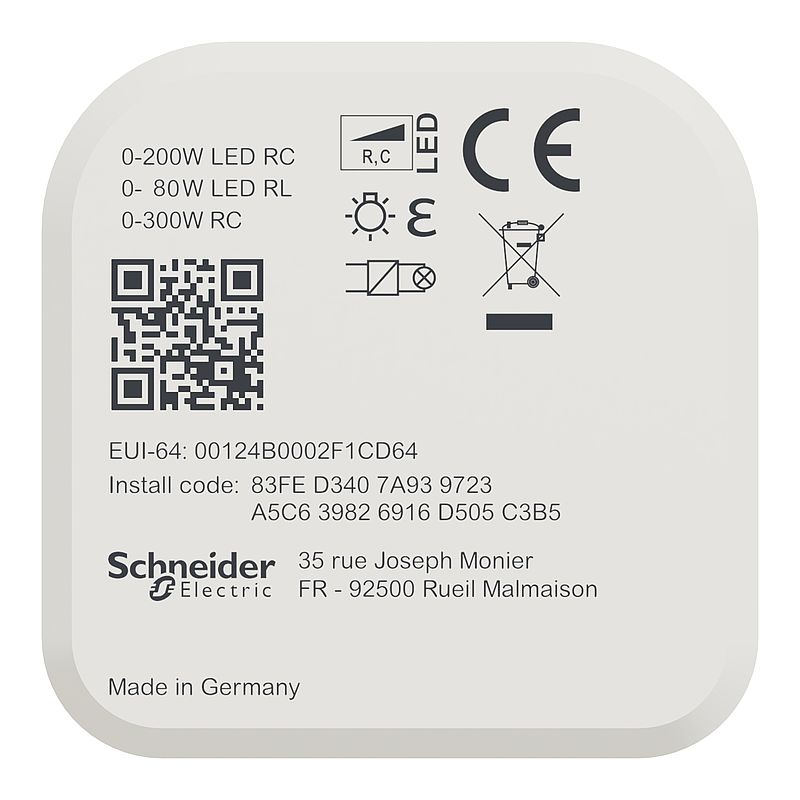

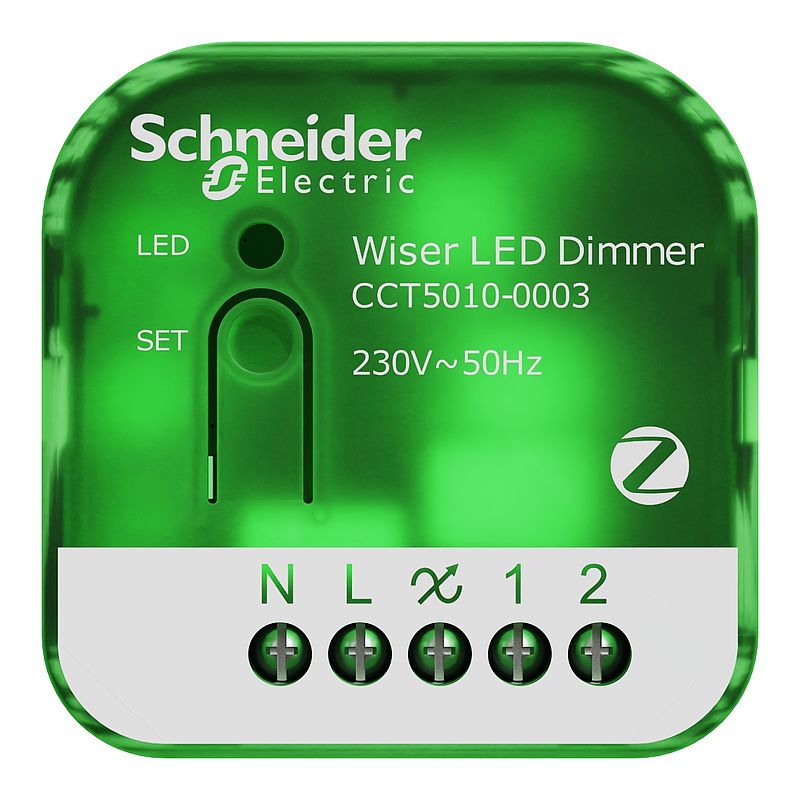

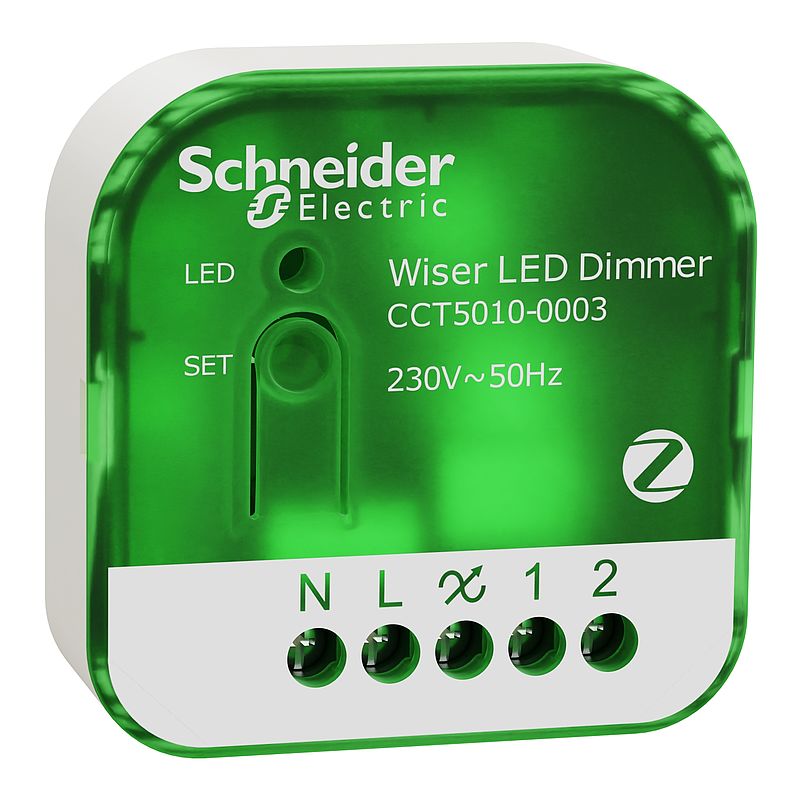

Wiser UP-Dimmaktor, Schalten und Dimmen, Wiser Home, Quick Home Connect Funkverbindung, 230V AC, 200W, Multiwire, ZigBee
CCT5010-0003
Farbton: Grün[RETURN]Weiß
Materialpreisgruppe
: E6
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Instruction sheet
|
Download |
|
User guide
|
Download |
|
Offer Marketing Illustration
|
Download |
|
Catalog
|
Download |
|
Environmental Disclosure
|
Download |
|
Circularity Profile
|
Download |
|
Declaration of conformity
|
Download |
|
System user guide
|
Download |
|
Promotional video
|
Video anzeigen |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Produktmarke | Schneider Electric |
| Baureihe | Wiser |
| Produkt- oder Komponententyp | Angeschlossener Dimmer |
| Farbton | Grün Weiß |
| Kompatibilität des Konzentrators | Wiser hub Generation 1 |
| Name der mobilen App | Wiser by SE | Zusatzmerkmale |
| Gerätedarstellung | Grundelement |
| Lasttyp | LED-Lampe: 0...200 W bei 230 V AC (RC LED Mode) Glühlampe: 0...300 W bei 230 V AC 230-V-Halogenlampe: 0...200 W bei 230 V AC Halogenlampe mit elektronischem Standard-Trafo: 0...300 W bei 230 V AC |
| Dimmertyp | Trailing edge |
| Dimmer-Anwendung | Licht |
| Dimmersteuerung | Lokale Steuerung durch Drucktaster Remote control Memory function |
| [Ue] Bemessungs-Betriebsspannung | 220 - 240 V AC 50/60 Hz |
| Verbrauch im Bereitschaftszustand | < 0,4 W |
| Zugehörige Absicherung | 16 A |
| Schutzart | Überhitzungsschutz Kurzschlussschutz Automatischer Überlastungsschutz |
| Oberflächenbehandlung | Unbehandelt |
| Lokale Signalisierung | Programmieranzeige: LED (grün/rot/orange) |
| Steuerungstyp | Lokale Kontrolle Dimmsteuerung auf/ab Fernsteuerung über Hilfstaster EIN/AUS Fernsteuerung über Hilfstaster Dimmsteuerung auf/ab Fernsteuerung Wiser App EIN/AUS Fernsteuerung Wiser App Dimmsteuerung auf/ab Fernsteuerung Wiser App Geräteprogrammierung |
| Software-Name | Wiser by SE App: Dimmbereichssteuerung Wiser by SE App: Programmierung der Schaltzeit Wiser by SE App: Timer-Modus aktivieren Wiser by SE App: Verwaltung des Dimmmodus Wiser by SE App: Einschalthelligkeit/Speicherfunktion aktivieren Wiser by SE App: Timer-Modus/Nachlaufzeit aktivieren Wiser by SE App: Geräte-Firmware aktualisieren |
| Max. Anzahl der angeschlossenen Geräte | Zigbee 3.0: 10 |
| Angeschlossene Hilfsgeräte | Max. 10 Hilfstasten |
| Kabellänge | 50 m |
| Verdrahtungskonfiguration | 3 Drähte mit Nullleiter Ohne Neutralleiter |

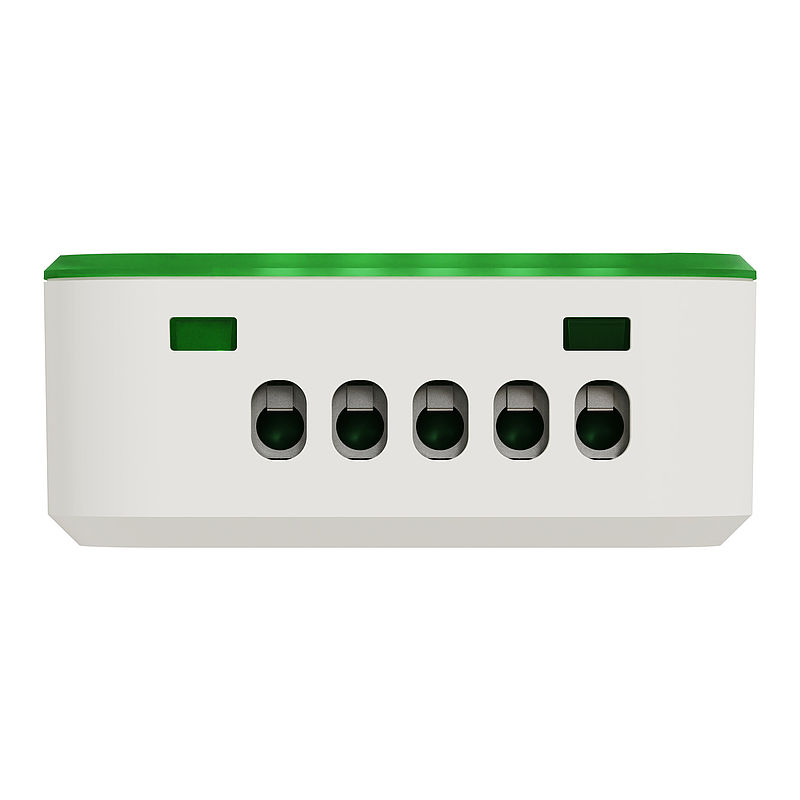

| Anschlüsse - Klemmen | Schraubklemme |
| Klemmverbindungskapazität | 1,5 - 2,5 mm² für starr Kabel(n) 1,5 - 2,5 mm² für robust verdrillt Kabel(n) |
| Montagehalterung | Wandgehäuse DIN rail with accessory Installationsbox |
| Gehäusevariante | Einbau |
| Installationstyp | Innenmontage |
| Einbautiefe | 25 mm |
| Tiefe | 18,5 mm |
| Breite | 45 mm |
| Höhe | 45 mm |
| Produktgewicht | 0,023 kg | Montage |
| Umgebungstemperatur bei Betrieb | -5…35 °C |
| Schutzart (IP) | IP20 |
| Schutzart (IK) | IK02 |
| Umgebungseigenschaften | Für Einsatz in Innenräumen |
| Betriebshöhe | <= 2.000 m |
| Produktzertifizierungen | CE RoHS Zigbee 3.0 |
Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 4,300 cm |
| VPE 1 Breite | 7,700 cm |
| VPE 1 Länge | 8,000 cm |
| Verpackungsgewicht (Lbs) | 60,000 g |
| VPE 2 Art | S02 |
| VPE 2 Menge | 50 |
| VPE 2 Höhe | 15,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 2 Gewicht | 3,336 kg | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Ja |
| SCIP-Nummer | 679a8b51-f3fb-4380-a88d-59b4cb86573e |
| Rücknahme | Ja |
| CO2-Bilanz (kg CO2 eq.) | 9 |
| Sustainable packaging | Nein |
| Total lifecycle Carbon footprint | 9 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 1.666221224692782 |
| CO₂-Fußabdruck der Herstellungsphase [A1 bis A3] | 2 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 0.08015277915209405 |
| CO₂-Fußabdruck der Distributionsphase [A4] | 0.1 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 0.02993868281433406 |
| CO₂-Fußabdruck der Installationsphase [A5] | 0 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 7.231564626715023 |
| CO₂-Fußabdruck der Nutzungsphase [B2, B3, B4, B6] | 7 kg CO2 eq. |
| Carbon footprint of the end-of-life phase [C1 to C4] | 0.07768790347754095 |
| CO₂-Fußabdruck der End-of-Life-Phase [C1 bis C4] | 0.1 kg CO2 eq. |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| EU-RoHS-Richtlinie | Freistellungskonform |
| REACh-Verordnung | Produkt beinhaltet besorgniserregende Stoffe (SVHC) über dem Schwellwert |
