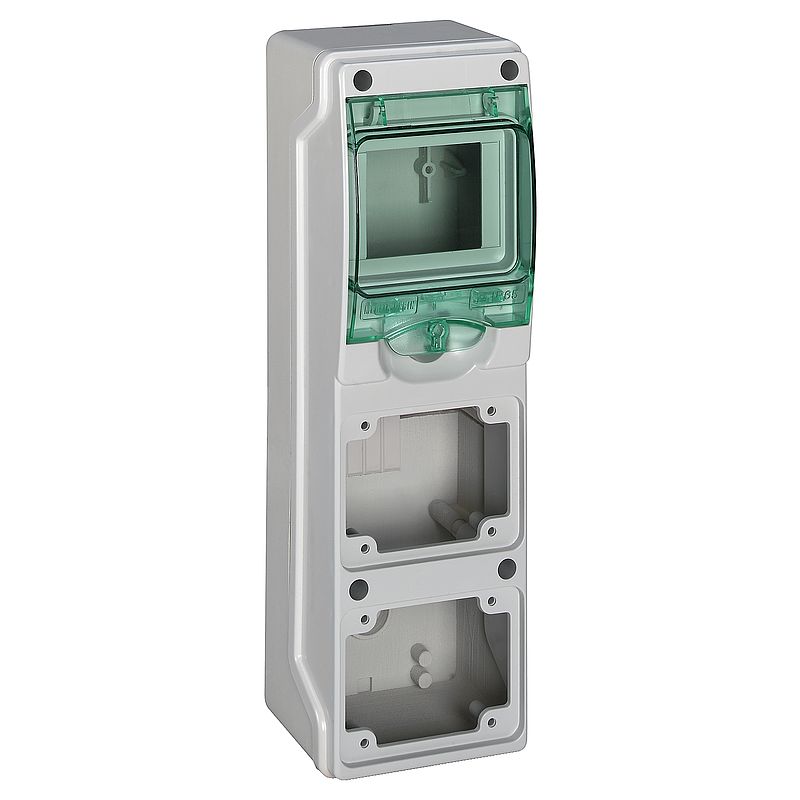

Kaedra Mini-Leergehäuse, 2 Montagestellen für Steckdosen 65x85mm, 4 TE
13151
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Declaration of conformity
|
Download |
|
Instruction sheet
|
Download |
|
Catalog
|
Download |
Dieses Produkt ist kompatibel mit
: Kompatible Produkte
(5)
Verteilungen: Kompatible Produkte
Verteilungen (2)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Kaedra |
| Produkt- oder Komponententyp | Wetterfestes Gehäuse |
| Gehäusetyp | Gehäuse für Stecker und Steckdose |
| Zubehör im Lieferumfang des Gehäuses | 1 Platte für 50x50-Steckdosen 1 Klemmenleiste 4 Aussparungen |
| Beschreibung der Montageplatte | Ohne Montageplatte | Zusatzmerkmale |
| Gehäusemontage | Oberfläche |
| 9-mm-Raster | 8 |
| Anzahl der 18-mm-Module pro Reihe | 4 |
| Gesamtzahl der 18-mm-Module | 4 |
| Anzahl der horizontalen Reihen | 1 |
| elektrische Isolationsklasse | Klasse II Doppelisolierung |
| Anzahl der Öffnungen der Schnittstelle | 2 |
| Anzahl von Platten | 1 für 50 x 50-Steckdosen |
| gelieferte Ausrüstung | 1 Platte für 50 x 50-Steckdose 1 Klemmenleiste, 4 Löcher |
| Art der Frontabdeckung | Transparent |
| Verlustleistung in W | 6,5 W |
| [In] Bemessungsstrom | 63 A |
| Anzahl der Ausschnitte PG ISO | 1 |
| Anzahl der Klemmenblöcke | 1 mit 4 Abgänge |
| Verteilerblock-Ausgänge | 2 x 10 mm² 2 x 16 mm² |
| Beschreibung der Verriegelungsoptionen | Optionale Verriegelung |
| Gehäusematerial | Selbstverlöschendes Polymer |
| Basisabmessungen | 65 x 85 mm |
| Breite | 98 mm |
| Höhe | 310 mm |
| Tiefe | 98,5 mm |
| Innentiefe | 61 mm |
| Farbe | Tür: grün transparent Gehäuse: hellgrau (RAL 7035) |
Montage |
| Normen | IEC 60529 IEC 670 EN 50262 IEC 60439-3 EN 50102 |
| Feuerbeständigkeit | 750 °C entspricht IEC 60695-2-1 |
| Schutzart (IP) | IP65 entspricht IEC 60529 |
| Schutzart (IK) | IK09 entspricht EN 50102 |
| Umwelteigenschaften (UV) | UV-beständig: Klasse 3 entspricht ISO 4582:2010 UV-Beständigkeitstest entspricht ISO 4892-2:2013 |
| Überspannungskategorie | II |
| Umgebungstemperatur bei Betrieb | -25…60 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 490 g |
| VPE 1 Höhe | 9 cm |
| VPE 1 Breite | 9 cm |
| VPE 1 Länge | 31 cm |
| VPE 2 Art | CAR |
| VPE 2 Menge | 8 |
| VPE 2 Gewicht | 4,223 kg |
| VPE 2 Höhe | 34,5 cm |
| VPE 2 Breite | 21,5 cm |
| VPE 2 Länge | 40,5 cm |
| VPE 3 Art | P12 |
| VPE 3 Menge | 192 |
| VPE 3 Gewicht | 96,096 kg |
| VPE 3 Höhe | 80 cm |
| VPE 3 Breite | 80 cm |
| VPE 3 Länge | 120 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Environmental data
EU-RoHS-Richtlinie
|
Proaktive Einhaltung (Produkt fällt nicht unter die rechtlichen Bestimmungen von EU RoHS) EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| SCIP-Nummer | B7c6f1d6-d622-4f6c-907b-f4c3173076cb |
