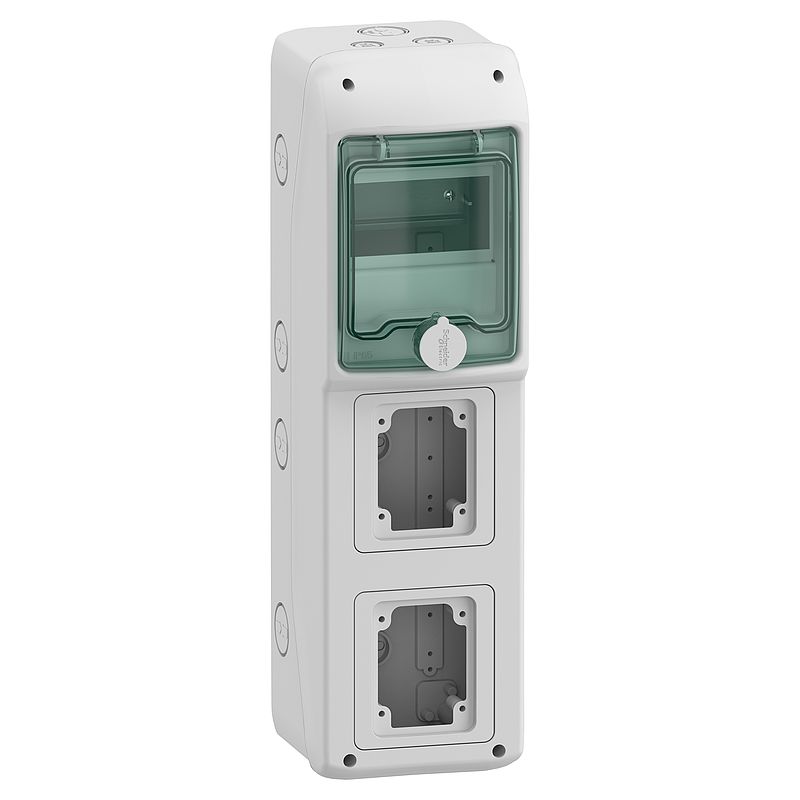

Kaedra-Gehäuse - für Steckdosen - 138 x 460 mm - 5 Module - 2 Öffnungen
13178
Materialpreisgruppe
: D5
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Technical Drawing
|
Download |
|
Environmental Disclosure
|
Download |
|
Instruction sheet
|
Download |
|
Catalog
|
Download |
|
Technical illustration
|
Download |
|
How to video
|
Video anzeigen |
|
CAD
|
Download |
|
Declaration of conformity
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Mureva |
| Produktname | Mureva Enclosure |
| Produkt- oder Komponententyp | Wetterfestes Gehäuse |
| Gehäusetyp | Gehäuse für Netzsteckdose |
| Beschreibung der Montageplatte | Ohne Montageplatte | Zusatzmerkmale |
| Gehäusemontage | Oberfläche |
| 9-mm-Raster | 10 |
| Anzahl der 18-mm-Module pro Reihe | 5 |
| Gesamtzahl der 18-mm-Module | 5 |
| Anzahl der horizontalen Reihen | 1 |
| elektrische Isolationsklasse | Klasse II Doppelisolierung |
| Anzahl der Öffnungen der Schnittstelle | 2 |
| Anzahl von Platten | 1 für Drucktastersteuerungen 2 für 65 x 85-Steckdosen |
| gelieferte Ausrüstung | 1 Platte für Drucktastensteuerung 2 Platte für 65 x 85-Steckdose |
| Art der Frontabdeckung | Transparent |
| Verlustleistung in W | 12 W |
| [In] Bemessungsstrom | 63 A |
| Schienentyp | DIN |
| Anzahl der Ausschnitte PG ISO | 3 |
| Beschreibung der Verriegelungsoptionen | Optionale Verriegelung |
| Gehäusematerial | Gehäuse: selbstverlöschendes Polymer |
| Produktgewicht | 1,4 kg |
| Basisabmessungen | 90 x 100 mm |
| Breite | 138 mm |
| Höhe | 460 mm |
| Tiefe | 160 mm |
| Innentiefe | 91 mm |
| Farbe | Tür: grün transparent Gehäuse: hellgrau (RAL 7035) |
Montage |
| Normen | IEC 60670 IEC 61439-3 EN 50262 EN 62262 IEC 60695-2-1 |
| Feuerbeständigkeit | 650 °C entspricht IEC 60695-2-1 |
| Schutzart (IP) | IP65 entspricht IEC 60529 |
| Schutzart (IK) | IK09 entspricht EN 50102 |
| Umwelteigenschaften (UV) | UV-beständig: Klasse 3 entspricht ISO 4582:2010 UV-Beständigkeitstest entspricht ISO 4892-2:2013 |
| Überspannungskategorie | II |
| Umgebungstemperatur bei Betrieb | -25…40 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Höhe | 47,000 cm |
| VPE 1 Breite | 16,000 cm |
| VPE 1 Länge | 17,000 cm |
| VPE 1 Gewicht | 1,416 kg |
| VPE 2 Art | P12 |
| VPE 2 Menge | 66 |
| VPE 2 Höhe | 80,000 cm |
| VPE 2 Breite | 80,000 cm |
| VPE 2 Länge | 120,000 cm |
| VPE 2 Gewicht | 105,456 kg | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Environmental data
EU-RoHS-Richtlinie
|
Proaktive Einhaltung (Produkt fällt nicht unter die rechtlichen Bestimmungen von EU RoHS) EU-RoHS-Deklaration |
| Kreislaufwirtschaftsprofil | Keine besonderen Recycling-Verfahren erforderlich |
| Mindestprozentsatz an Recycling | 25 |
| SCIP-Nummer | 5036b720-908f-495f-9f9e-e215274e05b0 |
| Giftiges Schwermetall frei | Ja |
|
Quecksilberfrei
|
Ja |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Nein |
| Halogengehalt Leistung | Halogenfreies Produkt |
| Rücknahme | No |
| CO2-Bilanz (kg CO2 eq.) | 7 |
| REACh frei von SVHC | Ja |
| Global warming ; Total life cycle | 7 kg CO2 eq. |
17 Dokumente
| 13178 REACh-Erklärung
04/04/25 · Declaration of Conformity (Sustainability) |
0,2 MB | Download |
| 13178 EU-RoHS-Erklärung
04/04/25 · Declaration of Conformity (Sustainability) |
0,2 MB | Download |
| 13178 China-RoHS-Erklärung
04/04/25 · Declaration of Conformity (Sustainability) |
0,2 MB | Download |
| EU Declaration of Conformity Schneider Electric 17/03/25 · Declaration of conformity | 0,5 MB | Download |
| Mureva Enclosure for 2 sockets outlets - 3D CAD 15/03/25 · CAD | 8,7 MB | Download |
| Kaedra - Enclosure for power outlets - Instructions Sheet 15/03/25 · Instruction sheet | 1,1 MB | Download |
| Kaedra szekrények megfelelőségi nyilatkozata 2019 15/03/25 · Declaration of conformity | 0,0 MB | Download |
| Mureva - Coffret étanche pour Appareillage Modulaire de 1 à 4 rangées comprenant 1 à 18 Modules - Profil Environnemental Produit 15/03/25 · Environmental Disclosure | 0,4 MB | Download |
| Discover High Performance Industrial Plugs and Sockets Mureva
15/03/25 · How to video |
69,6 MB | Video anzeigen |
| Mureva Modular Enclosures-France-3 - TI-System 15/03/25 · Technical illustration | 0,0 MB | Download |
| Earth and Neutral Terminal Screw insulated terminal block PrismaSeT XS Installation sheet 15/03/25 · Instruction sheet | 2,4 MB | Download |
| Mureva Enclosures catalog
15/03/25 · Catalog |
3,0 MB | Download |
| Mureva Sockets Installation sheet 15/03/25 · Instruction sheet | 15,0 MB | Download |
| Mureva - Waterproof Enclosure for Modular Device from 1 to 4 rows with 1 to 18 Modules - Product Environmental Profile 15/03/25 · Environmental Disclosure | 0,4 MB | Download |
| Enclosure for powwer outlets 2 openings 90x100 mm 5 modules Dimensions drawing 15/03/25 · Technical Drawing | 0,1 MB | Download |
| Enclosure for powwer outlets 2 openings 90x100 mm 5 modules Dimensions drawing 15/03/25 · Technical Drawing | 0,0 MB | Download |
| Enclosure for powwer outlets 2 openings 90x100 mm 5 modules Dimensions drawing 15/02/25 · Technical Drawing | 0,1 MB | Download |
