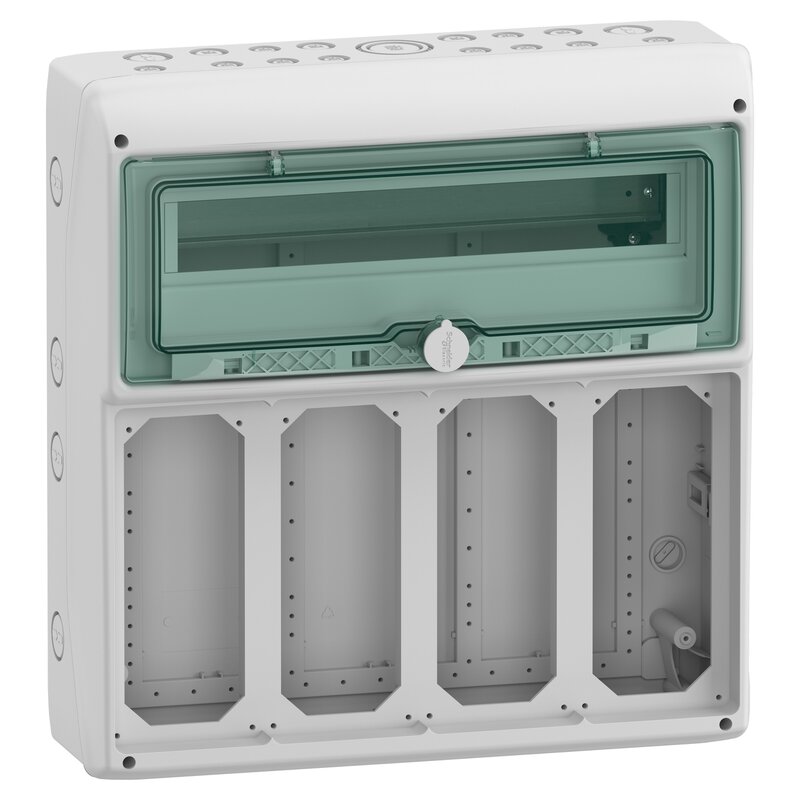

Enclosure for interlocked power outlet, Mureva Enclosure, 1x18 mod, 4 open 103x225mm, (W)448mm x(H)460mm, w/o term block
13188
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Declaration of conformity
|
Download |
|
Technical Drawing
|
Download |
|
Environmental Disclosure
|
Download |
|
Instruction sheet
|
Download |
|
How to video
|
Video anzeigen |
|
Catalog
|
Download |
|
CAD
|
Download |
Dieses Produkt ist kompatibel mit
Zubehörteile: Kompatible Produkte
Zubehörteile (5)
Montagehalterungen: Kompatible Produkte
Montagehalterungen (1)
Einbausätze: Kompatible Produkte
Einbausätze (1)
Verteilungen: Kompatible Produkte
Verteilungen (2)
Abdeckplatten: Kompatible Produkte
Abdeckplatten (4)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Mureva |
| Produktname | Mureva Enclosure |
| Produkt- oder Komponententyp | Wetterfestes Gehäuse |
| Gehäusetyp | Gehäuse für Netzsteckdose |
| Beschreibung der Montageplatte | Ohne Montageplatte | Zusatzmerkmale |
| Gehäusemontage | Oberfläche |
| 9-mm-Raster | 36 |
| Anzahl der 18-mm-Module pro Reihe | 18 |
| Gesamtzahl der 18-mm-Module | 18 |
| Anzahl der horizontalen Reihen | 1 |
| elektrische Isolationsklasse | Doppelisolierung Klasse II |
| Anzahl der Öffnungen der Schnittstelle | 4 |
| Anzahl von Platten | 1 für 65x65- oder 75x75-Steckdosen |
| gelieferte Ausrüstung | 2 Kabelbinder 1 Platte für 65 x 65- oder 75 x 75-Steckdose |
| Art der Frontabdeckung | Transparent |
| Verlustleistung in W | 39 W |
| [In] Bemessungsstrom | 90 A |
| Schienentyp | DIN |
| Anzahl der Ausschnitte PG ISO | 17 |
| Beschreibung der Verriegelungsoptionen | Optionale Verriegelung |
| Gehäusematerial | Gehäuse: selbstverlöschendes Polymer |
| Produktgewicht | 3,2 kg |
| Basisabmessungen | 103 x 225 mm |
| Breite | 448 mm |
| Höhe | 460 mm |
| Tiefe | 160 mm |
| Innentiefe | 91 mm |
| Farbe | Tür: grün transparent Gehäuse: hellgrau (RAL 7035) |
Montage |
| Normen | IEC 60670-1 IEC 60670-24 EN 62262 EN 50262 IEC 60695-2-1 |
| Feuerbeständigkeit | 650 °C entspricht IEC 60695-2-1 |
| Schutzart (IP) | IP65 entspricht IEC 60529 |
| Schutzart (IK) | IK09 entspricht EN 50102 |
| Umwelteigenschaften (UV) | UV-beständig: Klasse 3 entspricht ISO 4582:2010 UV-Beständigkeitstest entspricht ISO 4892-2:2013 |
| Überspannungskategorie | II |
| Umgebungstemperatur bei Betrieb | -25…40 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 47,000 cm |
| VPE 1 Breite | 46,800 cm |
| VPE 1 Länge | 16,800 cm |
| Verpackungsgewicht (Lbs) | 3,439 kg |
| VPE 2 Art | P12 |
| VPE 2 Menge | 18 |
| VPE 2 Höhe | 80,000 cm |
| VPE 2 Breite | 80,000 cm |
| VPE 2 Länge | 120,000 cm |
| VPE 2 Gewicht | 67,980 kg | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Nachhaltigkeit
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Ja |
| SCIP-Nummer | 5036b720-908f-495f-9f9e-e215274e05b0 |
| Frei von REACh-SVHC | Ja |
EU-RoHS-Richtlinie
|
Übererfüllung der Konformität (außerhalb EU RoHS-Scope) EU-RoHS-Deklaration |
| Frei von giftigen Schwermetallen | Ja |
|
Quecksilberfrei
|
Ja |
| Circular Econmomy-Eignung | Keine besonderen Recycling-Verfahren erforderlich |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | Halogenfreies Produkt |
| Rücknahme | Ja |
| Total lifecycle Carbon footprint | 18 kg CO2 eq. |
| CO2-Bilanz (kg CO2 eq.) | 18 |
| Carbon footprint of the manufacturing phase [A1 to A3] | 14.9168289 |
| CO2 Fußabdruck am Ende der Betriebsdauer | 15 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 0.362035837 |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | 0.4 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 0.198209214 |
| CO2 Fußabdruck während der Einrichtung | 0.2 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 0 kg CO2 eq. |
| Sustainable packaging | Nein |
| Carbon footprint of the end-of-life phase [C1 to C4] | 2.872738122 |
| Carbon footprint of the end-of-life phase [C1 to C4] | 3 kg CO2 eq. |
| Durchschnittlicher Prozentsatz des recycleten Kunststoffgehaltes | 25 % |
