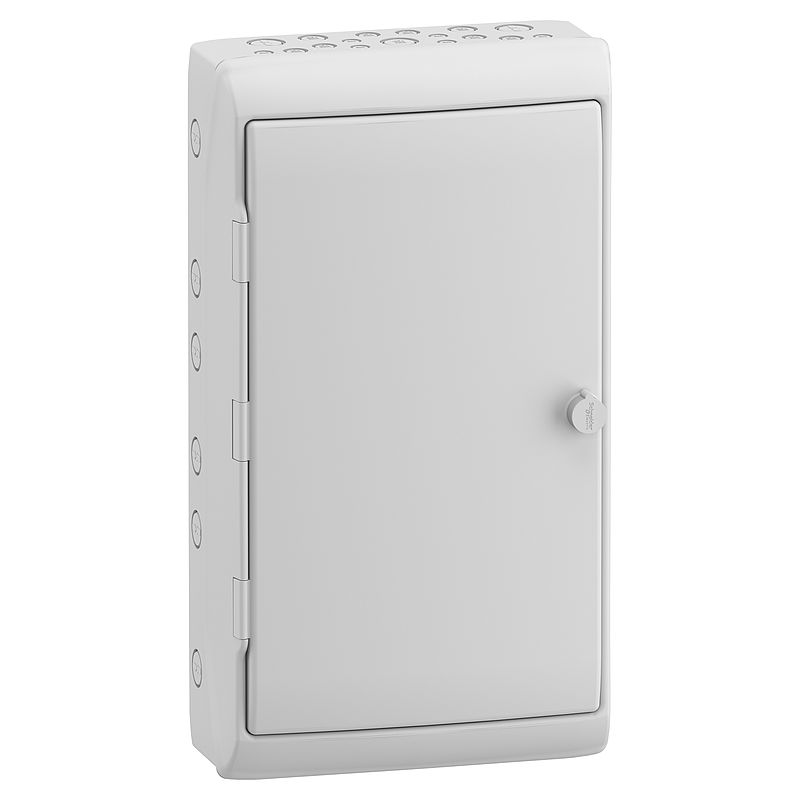

Kaedra vielseitiges wetterfestes Gehäuse Aufputzmontage blickdicht
13196
Materialpreisgruppe
: D5
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Technical Drawing
|
Download |
|
Katalog
|
Download |
|
Environmental Disclosure
|
Download |
|
Instruction sheet
|
Download |
|
CAD
|
Download |
|
Declaration of conformity
|
Download |
Dieses Produkt ist kompatibel mit
Zubehörteile Montagehalterungen: Kompatible Produkte
Montagehalterungen (1)
Einbausätze: Kompatible Produkte
Einbausätze (1)
Verteilungen: Kompatible Produkte
Verteilungen (2)
Abdeckplatten: Kompatible Produkte
Abdeckplatten (1)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Mureva |
| Produkt- oder Komponententyp | Wetterfestes Gehäuse |
| Gehäusetyp | Vielseitiges Gehäuse |
| Beschreibung der Montageplatte | Geschlitzt |
| Produktname | Mureva Enclosure | Zusatzmerkmale |
| Gehäusemontage | Oberfläche |
| elektrische Isolationsklasse | Doppelisolierung Klasse II |
| Art der Frontabdeckung | Undurchsichtig |
| Anzahl der Ausschnitte PG ISO | 17 |
| Beschreibung der Verriegelungsoptionen | Optionale Verriegelung |
| Gehäusematerial | Selbstverlöschendes Polymer |
| Breite | 340 mm |
| Höhe | 610 mm |
| Tiefe | 160 mm |
| Innentiefe | 130 mm |
| Farbe | Gehäuse: hellgrau (RAL 7035) | Montage |
| Normen | IEC 60670-1 IEC 60670-24 EN 50262 IEC 60695-2-1 |
| Feuerbeständigkeit | 650 °C entspricht IEC 60695-2-1 |
| Schutzart (IP) | IP65 entspricht IEC 60529 |
| Schutzart (IK) | IK09 entspricht EN 50102 |
| Umwelteigenschaften (UV) | UV-beständig: Klasse 3 entspricht ISO 4582:2010 UV-Beständigkeitstest entspricht ISO 4892-2:2013 |
| Überspannungskategorie | II |
| Umgebungstemperatur bei Betrieb | -25…60 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 3,935 kg |
| VPE 1 Höhe | 62,000 cm |
| VPE 1 Breite | 36,000 cm |
| VPE 1 Länge | 16,800 cm |
| VPE 2 Art | P12 |
| VPE 2 Menge | 22 |
| VPE 2 Gewicht | 98,600 kg |
| VPE 2 Höhe | 80,000 cm |
| VPE 2 Breite | 80,000 cm |
| VPE 2 Länge | 120,000 cm | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
| Frei von REACh-SVHC | Ja |
EU-RoHS-Richtlinie
|
Übererfüllung der Konformität (außerhalb EU RoHS-Scope) EU-RoHS-Deklaration |
| Frei von giftigen Schwermetallen | Ja |
|
Quecksilberfrei
|
Ja |
| Circular Econmomy-Eignung | Keine besonderen Recycling-Verfahren erforderlich |
| SCIP-Nummer | 5036b720-908f-495f-9f9e-e215274e05b0 |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Ja |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | Halogenfreies Produkt |
| Rücknahme | Ja |
| CO2-Bilanz (kg CO2 eq.) | 24 |
| Total lifecycle Carbon footprint | 24 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 19.54835408 |
| CO₂-Fußabdruck der Herstellungsphase [A1 bis A3] | 20 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 0.441251078 |
| CO₂-Fußabdruck der Distributionsphase [A4] | 0.4 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 0.241578376 |
| CO₂-Fußabdruck der Installationsphase [A5] | 0.2 kg CO2 eq. |
| CO₂-Fußabdruck der Nutzungsphase [B2, B3, B4, B6] | 0 kg CO2 eq. |
| Sustainable packaging | Nein |
| Carbon footprint of the end-of-life phase [C1 to C4] | 3.501307505 |
| CO₂-Fußabdruck der End-of-Life-Phase [C1 bis C4] | 4 kg CO2 eq. |
| Durchschnittlicher Prozentsatz des recycleten Kunststoffgehaltes | 46 % |
| EU-RoHS-Richtlinie | Konform |
| REACh-Verordnung | Produkt beinhaltet besorgniserregende Stoffe (SVHC) nicht über dem Schwellwert |
