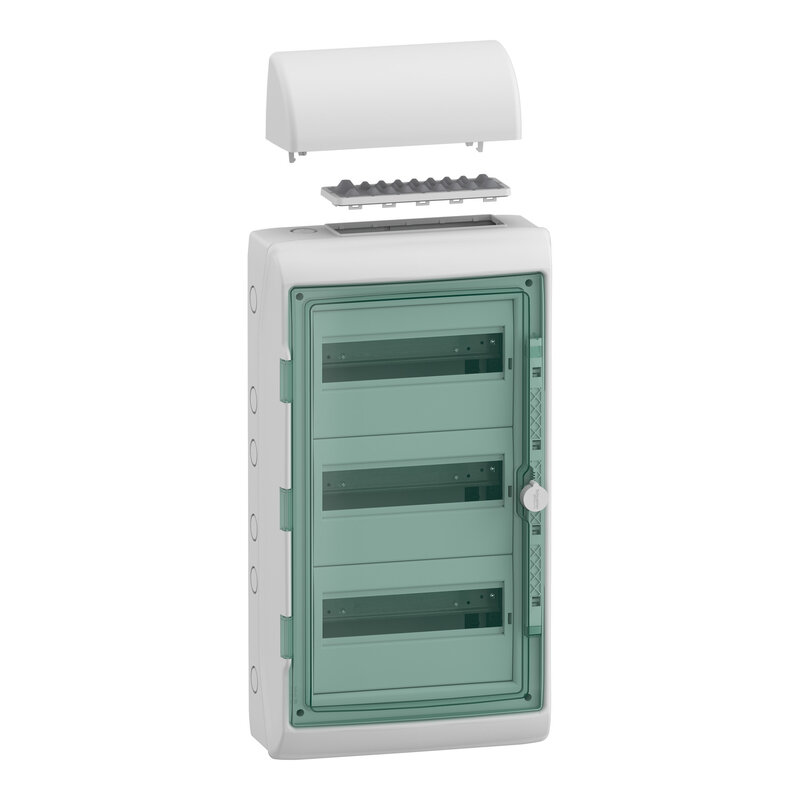

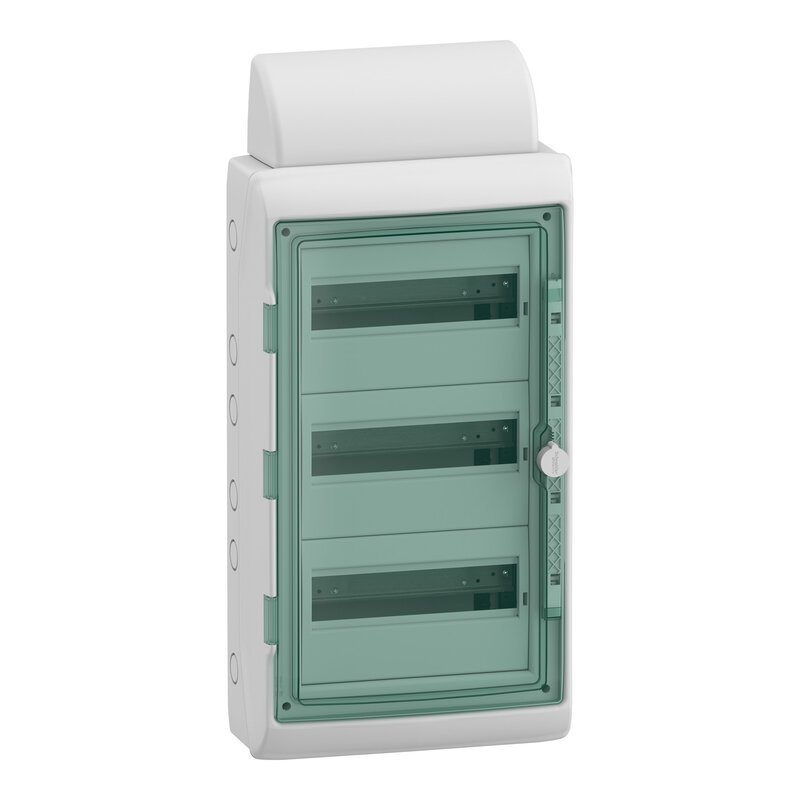

Verteiler für Reiheneinbaugeräte, Mureva Feuchtraumverteilertechnik, 3x12 reihen, Steckklemmen
13435DE
Materialpreisgruppe
: D5
Hauptdokumente
 Produktdatenblatt |
Download |
|
Instruction sheet
|
Download |
|
Technical illustration
|
Download |
|
CAD
|
Download |
|
Declaration of conformity
|
Download |
|
Environmental Disclosure
|
Download |
|
How to video
|
Video anzeigen |
|
Promotional video
|
Video anzeigen |
|
Declaration of Conformity (Sustainability)
|
Download |
Dieses Produkt ist kompatibel mit
Zubehörteile Montagehalterungen: Kompatible Produkte
Montagehalterungen (1)
Einbausätze: Kompatible Produkte
Einbausätze (1)
Abdeckplatten: Kompatible Produkte
Abdeckplatten (1)
: Kompatible Produkte
(4)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Mureva |
| Produktname | Mureva Enclosure |
| Produkt- oder Komponententyp | Wetterfestes Gehäuse |
| Gehäusetyp | Gehäuse für modulares Gerät |
| Beschreibung der Montageplatte | Ohne Montageplatte | Zusatzmerkmale |
| Gehäusemontage | Oberfläche |
| 9-mm-Raster | 24 |
| Anzahl der 18-mm-Module pro Reihe | 12 |
| Gesamtzahl der 18-mm-Module | 36 |
| Anzahl der horizontalen Reihen | 3 |
| elektrische Isolationsklasse | Doppelisolierung Klasse II |
| gelieferte Ausrüstung | 3 Markierungs-Bausatz 3 Kabelbinder 1 Klemmenleistenhalterung 2 Klemmenleiste 1 Dach |
| Art der Frontabdeckung | Transparent Reversibel |
| [In] Bemessungsstrom | 125 A |
| Schienentyp | DIN |
| Kabeleinführung | Gehäuseboden: Aussparungen Gehäuseseite: Aussparungen Oberseite des Gehäuses: Kabeleinführungsflansch |
| Anzahl der Ausschnitte PG ISO | 17 |
| Cable entry number for flange | 1 Auswerfer für M32 1 conic rubber für 8…23 mm 2 conic rubber für 8…19 mm 15 conic rubber für 4…13,5 mm 6 conic rubber für 2,6…12,5 mm |
| Anzahl der Klemmenblöcke | 1 Erde (schraublose Anschlusstechnik) mit 19 Abgänge 1 Neutral (schraublose Anschlusstechnik) mit 19 Abgänge |
| Verteilerblock-Ausgänge | 4 x 25 mm² + 15 x 4 mm² für Erde/Neutral |
| Beschreibung der Verriegelungsoptionen | Optionale Verriegelung |
| Gehäusematerial | Selbstverlöschendes Polymer |
| Breite | 340 mm |
| Höhe | 707 mm |
| Tiefe | 164 mm |
| Innentiefe | 88 mm |
| Farbe | Tür: grün transparent Gehäuse: hellgrau (RAL 7035) |
Montage |
| Normen | IEC 60670-1 IEC 60670-24 EN 50262 |
| Feuerbeständigkeit | 650 °C entspricht IEC 60695-2-1 |
| Schutzart (IP) | IP65 entspricht IEC 60529 |
| Schutzart (IK) | IK09 entspricht EN 50102 |
| Umwelteigenschaften (UV) | UV-beständig: Klasse 3 entspricht ISO 4582:2017 UV-Beständigkeitstest entspricht ISO 4892-2:2013 |
| Überspannungskategorie | II |
| Umgebungstemperatur bei Betrieb | -25…60 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 62,600 cm |
| VPE 1 Breite | 36,400 cm |
| VPE 1 Länge | 17,400 cm |
| Verpackungsgewicht (Lbs) | 4,250 kg |
| VPE 2 Art | P12 |
| VPE 2 Menge | 15 |
| VPE 2 Höhe | 120,000 cm |
| VPE 2 Breite | 80,000 cm |
| VPE 2 Länge | 120,000 cm |
| VPE 2 Gewicht | 75,750 kg | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
Quecksilberfrei
|
Ja |
| Circular Econmomy-Eignung | Keine besonderen Recycling-Verfahren erforderlich |
| SCIP-Nummer | 5036b720-908f-495f-9f9e-e215274e05b0 |
| Frei von giftigen Schwermetallen | Ja |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | Ja |
| Frei von REACh-SVHC | Ja |
| Sustainable packaging | Nein |
| EU-RoHS-Richtlinie | https://download.se.com/files?p_Doc_Ref=13435DE_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| REACh-Verordnung | https://download.se.com/files?p_Doc_Ref=13435DE_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| Durchschnittlicher Prozentsatz des recycleten Kunststoffgehaltes | 26 % |
| PVC-frei | Ja |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | Produkt mit halogenfreien Kunststoffteilen |
| Recyclingfähigkeitspotential in % | 86 |
| Total lifecycle Carbon footprint | 27 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 21.82950754 |
| CO₂-Fußabdruck der Herstellungsphase [A1 bis A3] | 22 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 0.496689545 |
| CO₂-Fußabdruck der Distributionsphase [A4] | 0.5 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 0.271930108 |
| CO₂-Fußabdruck der Installationsphase [A5] | 0.3 kg CO2 eq. |
| CO₂-Fußabdruck der Nutzungsphase [B2, B3, B4, B6] | 0 kg CO2 eq. |
| Carbon footprint of the end-of-life phase [C1 to C4] | 3.941209251 |
| CO₂-Fußabdruck der End-of-Life-Phase [C1 bis C4] | 4 kg CO2 eq. |
| CO2-Bilanz (kg CO2 eq.) | 27 |
| PFAS-Verordnung der OECD | https://download.se.com/files?p_Doc_Ref=13435DE_OECD_PFAS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
