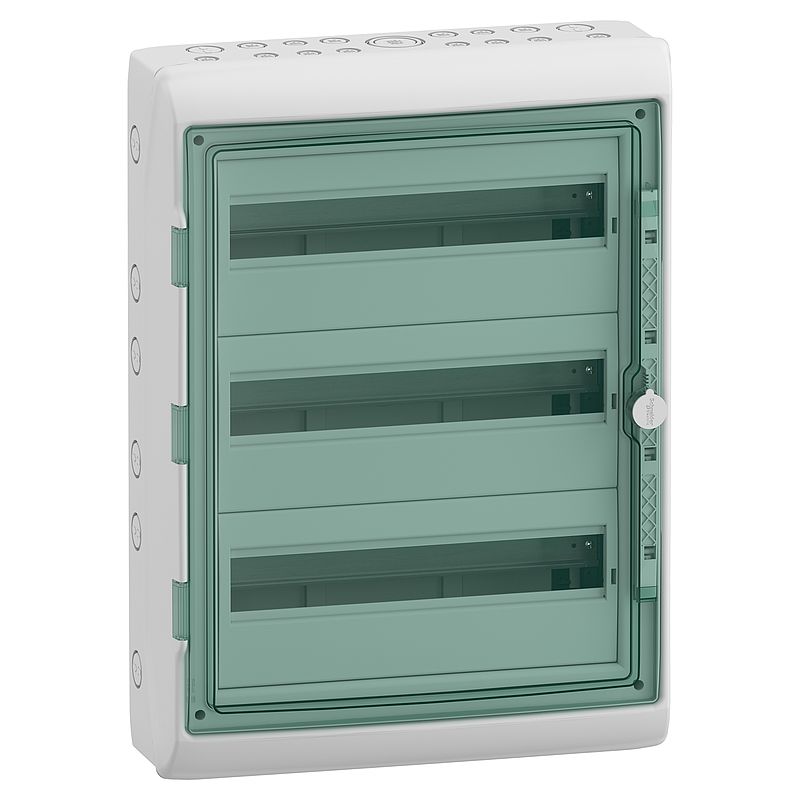

Kaedra Kleinverteiler, 3x18 TE, IP65
13436
Materialpreisgruppe
: D5
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Katalog
|
Download |
|
Environmental Disclosure
|
Download |
|
Instruction sheet
|
Download |
|
Promotional video
|
Video anzeigen |
|
How to video
|
Video anzeigen |
|
Technical illustration
|
Download |
|
CAD
|
Download |
|
Declaration of conformity
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Mureva |
| Produkt- oder Komponententyp | Wetterfestes Gehäuse |
| Gehäusetyp | Gehäuse für modulares Gerät |
| Beschreibung der Montageplatte | Ohne Montageplatte |
| Produktname | Mureva Enclosure | Zusatzmerkmale |
| Gehäusemontage | Oberfläche |
| 9-mm-Raster | 36 |
| Anzahl der 18-mm-Module pro Reihe | 18 |
| Gesamtzahl der 18-mm-Module | 54 |
| Anzahl der horizontalen Reihen | 3 |
| elektrische Isolationsklasse | Klasse II Doppelisolierung |
| gelieferte Ausrüstung | 3 Markierungs-Bausatz 3 Kabelbinder 2 Klemmenleistenhalterung 4 Klemmenleiste, 22 Löcher |
| Art der Frontabdeckung | Reversibel Transparent |
| Verlustleistung in W | 65 W |
| [In] Bemessungsstrom | 125 A |
| Schienentyp | DIN |
| Anzahl der Ausschnitte PG ISO | 17 |
| Anzahl der Klemmenblöcke | 4 Erde/Neutral (Schraubverbindung) mit 22 Abgänge |
| Verteilerblock-Ausgänge | 44 x 10 mm² 44 x 16 mm² |
| Beschreibung der Verriegelungsoptionen | Optionale Verriegelung |
| Gehäusematerial | Selbstverlöschendes Polymer |
| Breite | 448 mm |
| Höhe | 610 mm |
| Tiefe | 160 mm |
| Innentiefe | 88 mm |
| Farbe | Tür: grün transparent Gehäuse: hellgrau (RAL 7035) |
Montage |
| Normen | IEC 60670 IEC 60695-2-1 EN 50262 IEC 61439-3 |
| Feuerbeständigkeit | 650 °C entspricht IEC 60695-2-1 |
| Schutzart (IP) | IP65 entspricht IEC 60529 |
| Schutzart (IK) | IK09 entspricht EN 50102 |
| Umwelteigenschaften (UV) | UV-beständig: Klasse 3 entspricht ISO 4582:2010 UV-Beständigkeitstest entspricht ISO 4892-2:2013 |
| Überspannungskategorie | II |
| Umgebungstemperatur bei Betrieb | -25…60 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 5,853 kg |
| VPE 1 Höhe | 17,000 cm |
| VPE 1 Breite | 46,000 cm |
| VPE 1 Länge | 62,000 cm |
| VPE 2 Art | P12 |
| VPE 2 Menge | 19 |
| VPE 2 Gewicht | 123,207 kg |
| VPE 2 Höhe | 120,000 cm |
| VPE 2 Breite | 80,000 cm |
| VPE 2 Länge | 120,000 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Environmental data
EU-RoHS-Richtlinie
|
Proaktive Einhaltung (Produkt fällt nicht unter die rechtlichen Bestimmungen von EU RoHS) EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| Kreislaufwirtschaftsprofil | Keine besonderen Recycling-Verfahren erforderlich |
| Mindestprozentsatz an Recycling | 26 |
| SCIP-Nummer | 5305d5d6-3783-4b3d-abd0-61fa4a6023d7 |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Ja |
| Halogengehalt Leistung | Halogenfreies Produkt |
| Rücknahme | No |
| CO2-Bilanz (kg CO2 eq.) | 34 |
| Global warming ; Total life cycle | 34 kg CO2 eq. |
18 Dokumente
| Auswahlkatalog 2024
26/05/25 · Katalog |
47,5 MB | Download |
| Installationsgeräte 15/04/25 · Katalog | 36,5 MB | Download |
| 13436 REACh-Erklärung
03/04/25 · Declaration of Conformity (Sustainability) |
0,2 MB | Download |
| 13436 EU-RoHS-Erklärung
03/04/25 · Declaration of Conformity (Sustainability) |
0,2 MB | Download |
| 13436 China-RoHS-Erklärung
03/04/25 · Declaration of Conformity (Sustainability) |
0,2 MB | Download |
| Mureva Modular Enclosures Installation sheet 25/03/25 · Instruction sheet | 14,5 MB | Download |
| EU Declaration of Conformity Schneider Electric 17/03/25 · Declaration of conformity | 0,5 MB | Download |
| Mureva Modular Enclosure 3x18 modules - 3D CAD 15/03/25 · CAD | 12,1 MB | Download |
| Mureva - Coffret étanche pour Appareillage Modulaire de 1 à 4 rangées comprenant 1 à 18 Modules - Profil Environnemental Produit 15/03/25 · Environmental Disclosure | 0,4 MB | Download |
| Mureva Modular Enclosures-Spain - TI-Exploded 15/03/25 · Technical illustration | 0,0 MB | Download |
| Certificate for low volt Kaedra Pragma 15/03/25 · Certificate | 1,3 MB | Download |
| Mureva High Performance Waterproof Enclosures
15/03/25 · How to video |
59,2 MB | Video anzeigen |
| Mureva: new extended waterproof products, for all your projects 15/03/25 · Promotional video | 1,7 MB | Video anzeigen |
| Mureva Enclosures catalog
15/03/25 · Catalog |
3,0 MB | Download |
| Mureva - Waterproof Enclosure for Modular Device from 1 to 4 rows with 1 to 18 Modules - Product Environmental Profile 15/03/25 · Environmental Disclosure | 0,4 MB | Download |
| Mureva Modular Enclosures-Spain - TI-System 15/03/25 · Technical illustration | 0,0 MB | Download |
| Kaedra szekrények megfelelőségi nyilatkozata 2019 15/03/25 · Declaration of conformity | 0,0 MB | Download |
| Earth and Neutral Terminal Screw insulated terminal block PrismaSeT XS Installation sheet 15/03/25 · Instruction sheet | 2,4 MB | Download |
