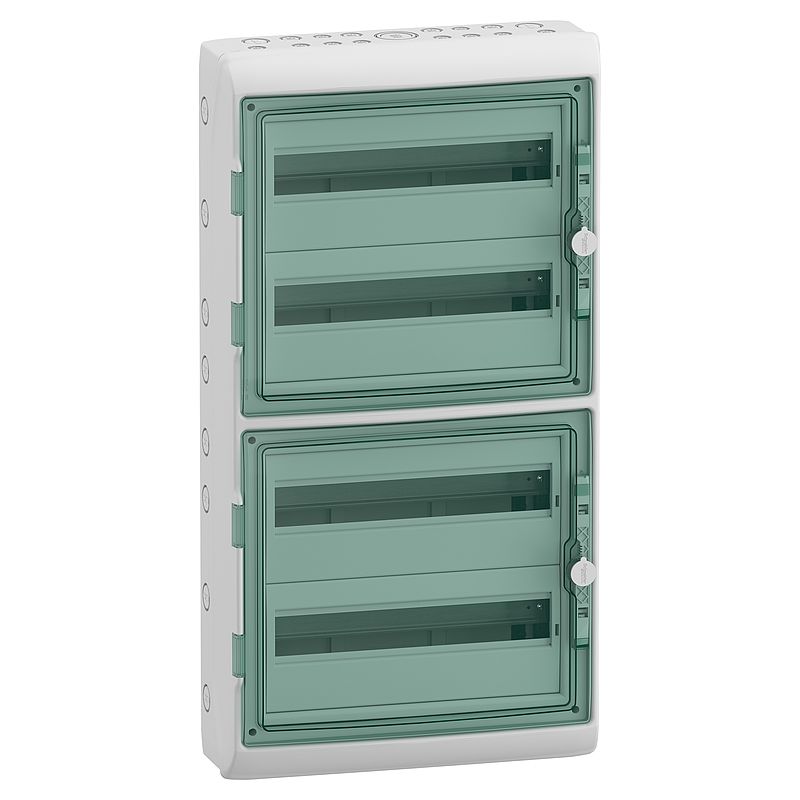

Kaedra Kleinverteiler, 4x18 TE, IP65
13437
Materialpreisgruppe
: D5
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Catalog
|
Download |
|
Environmental Disclosure
|
Download |
|
Instruction sheet
|
Download |
|
Promotional video
|
Video anzeigen |
|
Technical illustration
|
Download |
|
CAD
|
Download |
|
Declaration of conformity
|
Download |
|
How to video
|
Video anzeigen |
Dieses Produkt ist kompatibel mit
Zubehörteile Montagehalterungen: Kompatible Produkte
Montagehalterungen (1)
Einbausätze: Kompatible Produkte
Einbausätze (1)
Verteilungen: Kompatible Produkte
Verteilungen (2)
Abdeckplatten: Kompatible Produkte
Abdeckplatten (1)
: Kompatible Produkte
(5)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Mureva |
| Produkt- oder Komponententyp | Wetterfestes Gehäuse |
| Gehäusetyp | Gehäuse für modulares Gerät |
| Beschreibung der Montageplatte | Ohne Montageplatte |
| Produktname | Mureva Enclosure | Zusatzmerkmale |
| Gehäusemontage | Oberfläche |
| 9-mm-Raster | 36 |
| Anzahl der 18-mm-Module pro Reihe | 18 |
| Gesamtzahl der 18-mm-Module | 72 |
| Anzahl der horizontalen Reihen | 4 |
| elektrische Isolationsklasse | Klasse II Doppelisolierung |
| gelieferte Ausrüstung | 4 Markierungs-Bausatz 4 Kabelbinder 2 Klemmenleistenhalterung 4 Klemmenleiste, 32 Löcher |
| Art der Frontabdeckung | Reversibel Transparent |
| Verlustleistung in W | 89 W |
| [In] Bemessungsstrom | 160 A |
| Schienentyp | DIN |
| Anzahl der Ausschnitte PG ISO | 17 |
| Anzahl der Klemmenblöcke | 4 Erde/Neutral (Schraubverbindung) mit 32 Abgänge |
| Verteilerblock-Ausgänge | 64 x 10 mm² 64 x 16 mm² |
| Beschreibung der Verriegelungsoptionen | Optionale Verriegelung |
| Gehäusematerial | Selbstverlöschendes Polymer |
| Breite | 448 mm |
| Höhe | 842 mm |
| Tiefe | 160 mm |
| Innentiefe | 88 mm |
| Farbe | Tür: grün transparent Gehäuse: hellgrau (RAL 7035) |
Montage |
| Normen | IEC 60670-1 IEC 60670-24 EN 50262 IEC 60695-2-1 |
| Feuerbeständigkeit | 650 °C entspricht IEC 60695-2-1 |
| Schutzart (IP) | IP65 entspricht IEC 60529 |
| Schutzart (IK) | IK09 entspricht EN 50102 |
| Umwelteigenschaften (UV) | UV-beständig: Klasse 3 entspricht ISO 4582:2010 UV-Beständigkeitstest entspricht ISO 4892-2:2013 |
| Überspannungskategorie | II |
| Umgebungstemperatur bei Betrieb | -25…60 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 8,010 kg |
| VPE 1 Höhe | 17,000 cm |
| VPE 1 Breite | 47,000 cm |
| VPE 1 Länge | 85,000 cm |
| VPE 2 Art | P12 |
| VPE 2 Menge | 11 |
| VPE 2 Gewicht | 100,110 kg |
| VPE 2 Höhe | 80,000 cm |
| VPE 2 Breite | 80,000 cm |
| VPE 2 Länge | 120,000 cm | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
Quecksilberfrei
|
Ja |
| Circular Econmomy-Eignung | Keine besonderen Recycling-Verfahren erforderlich |
| SCIP-Nummer | 5305d5d6-3783-4b3d-abd0-61fa4a6023d7 |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Ja |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | Produkt mit halogenfreien Kunststoffteilen |
| Rücknahme | Ja |
| CO2-Bilanz (kg CO2 eq.) | 46 |
| Total lifecycle Carbon footprint | 46 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 38.2069375 |
| CO₂-Fußabdruck der Herstellungsphase [A1 bis A3] | 38 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 0.868117869 |
| CO₂-Fußabdruck der Distributionsphase [A4] | 0.9 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 0.475281569 |
| CO₂-Fußabdruck der Installationsphase [A5] | 0.5 kg CO2 eq. |
| CO₂-Fußabdruck der Nutzungsphase [B2, B3, B4, B6] | 0 kg CO2 eq. |
| Sustainable packaging | Nein |
| Carbon footprint of the end-of-life phase [C1 to C4] | 6.888476334 |
| CO₂-Fußabdruck der End-of-Life-Phase [C1 bis C4] | 7 kg CO2 eq. |
| Durchschnittlicher Prozentsatz des recycleten Kunststoffgehaltes | 24 % |
| EU-RoHS-Richtlinie | https://download.schneider-electric.com/files?p_Doc_Ref=13437_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| REACh-Verordnung | https://download.schneider-electric.com/files?p_Doc_Ref=13437_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| Recyclingfähigkeitspotential in % | 86 |
