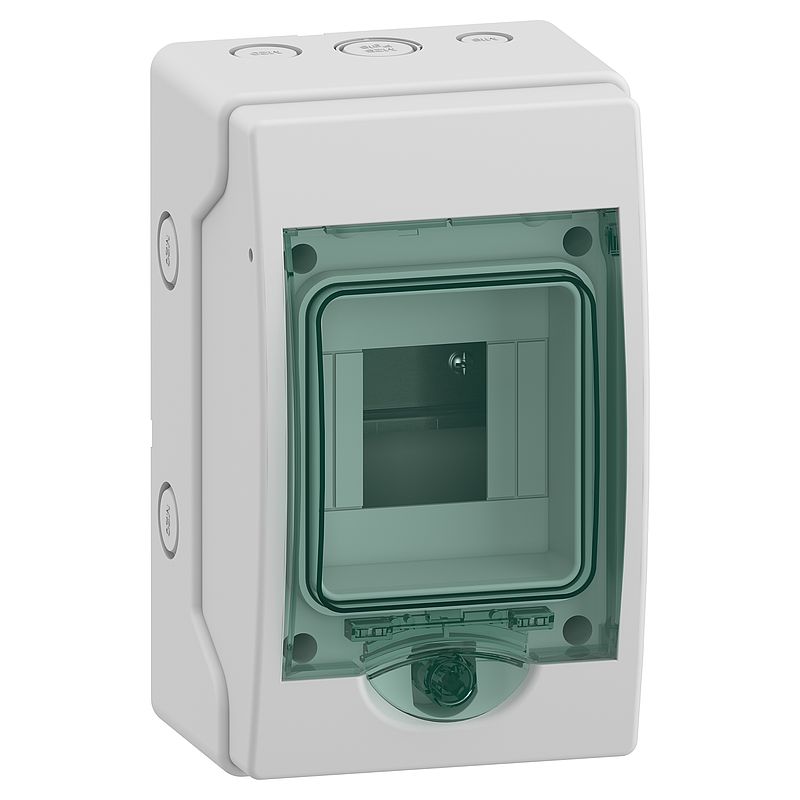

Kaedra Mini-Kleinverteiler, 4 TE, IP65
13441
Materialpreisgruppe
: D5
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Instruction sheet
|
Download |
|
Catalog
|
Download |
|
Environmental Disclosure
|
Download |
|
Promotional video
|
Video anzeigen |
|
CAD
|
Download |
|
Declaration of conformity
|
Download |
|
How to video
|
Video anzeigen |
Dieses Produkt ist kompatibel mit
Zubehörteile: Kompatible Produkte
Zubehörteile (4)
Verteilungen: Kompatible Produkte
Verteilungen (2)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Mureva |
| Produkt- oder Komponententyp | Wetterfestes Gehäuse |
| Gehäusetyp | Mini-Gehäuse für modulares Gerät |
| Beschreibung der Montageplatte | Ohne Montageplatte |
| Produktname | Mureva Enclosure | Zusatzmerkmale |
| Gehäusemontage | Oberfläche |
| 9-mm-Raster | 8 |
| Anzahl der 18-mm-Module pro Reihe | 4 |
| Gesamtzahl der 18-mm-Module | 4 |
| Anzahl der horizontalen Reihen | 1 |
| elektrische Isolationsklasse | Doppelisolierung Klasse II |
| gelieferte Ausrüstung | 1 Markierungs-Bausatz 2 Klemmenleiste, 4 Löcher |
| Art der Frontabdeckung | Transparent |
| Verlustleistung in W | 10 W |
| [In] Bemessungsstrom | 63 A |
| Schienentyp | DIN |
| Anzahl der Ausschnitte PG ISO | 3 |
| Anzahl der Klemmenblöcke | 2 Erde/Neutral (Schraubverbindung) mit 4 Abgänge |
| Verteilerblock-Ausgänge | 4 x 10 mm² 4 x 16 mm² |
| Beschreibung der Verriegelungsoptionen | Optionale Verriegelung |
| Gehäusematerial | Selbstverlöschendes Polymer |
| Breite | 123 mm |
| Höhe | 200 mm |
| Tiefe | 112 mm |
| Innentiefe | 56 mm |
| Farbe | Tür: grün transparent Gehäuse: hellgrau (RAL 7035) |
Montage |
| Normen | IEC 60670-1 IEC 60670-24 EN 50262 IEC 60695-2-1 |
| Feuerbeständigkeit | 650 °C entspricht IEC 60695-2-1 |
| Schutzart (IP) | IP65 entspricht IEC 60529 |
| Schutzart (IK) | IK09 entspricht EN 50102 |
| Umwelteigenschaften (UV) | UV-beständig: Klasse 3 entspricht ISO 4582:2010 UV-Beständigkeitstest entspricht ISO 4892-2:2013 |
| Überspannungskategorie | II |
| Umgebungstemperatur bei Betrieb | -25…60 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 527,000 g |
| VPE 1 Höhe | 12,000 cm |
| VPE 1 Breite | 12,000 cm |
| VPE 1 Länge | 20,000 cm |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 9 |
| VPE 2 Gewicht | 5,150 kg |
| VPE 2 Höhe | 22,500 cm |
| VPE 2 Breite | 34,500 cm |
| VPE 2 Länge | 41,000 cm |
| VPE 3 Art | P12 |
| VPE 3 Menge | 216 |
| VPE 3 Gewicht | 135,600 kg |
| VPE 3 Höhe | 98,000 cm |
| VPE 3 Breite | 80,000 cm |
| VPE 3 Länge | 120,000 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Nachhaltigkeit
EU-RoHS-Richtlinie
|
Übererfüllung der Konformität (außerhalb EU RoHS-Scope) EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| Circular Econmomy-Eignung | Keine besonderen Recycling-Verfahren erforderlich |
| SCIP-Nummer | 5305d5d6-3783-4b3d-abd0-61fa4a6023d7 |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Nein |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | Halogenfreies Produkt |
| Rücknahme | Nein |
| CO2-Bilanz (kg CO2 eq.) | 4 |
| Total lifecycle Carbon footprint | 4 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 3.046065059 |
| CO2 Fußabdruck am Ende der Betriebsdauer | 3 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 0.073433831 |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | 0.1 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 0.040203926 |
| CO2 Fußabdruck während der Einrichtung | 0 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 0 kg CO2 eq. |
| Sustainable packaging | Nein |
| Carbon footprint of the end-of-life phase [C1 to C4] | 0.582694156 |
| Carbon footprint of the end-of-life phase [C1 to C4] | 0.6 kg CO2 eq. |
| Durchschnittlicher Prozentsatz des recycleten Kunststoffgehaltes | 25 % |
