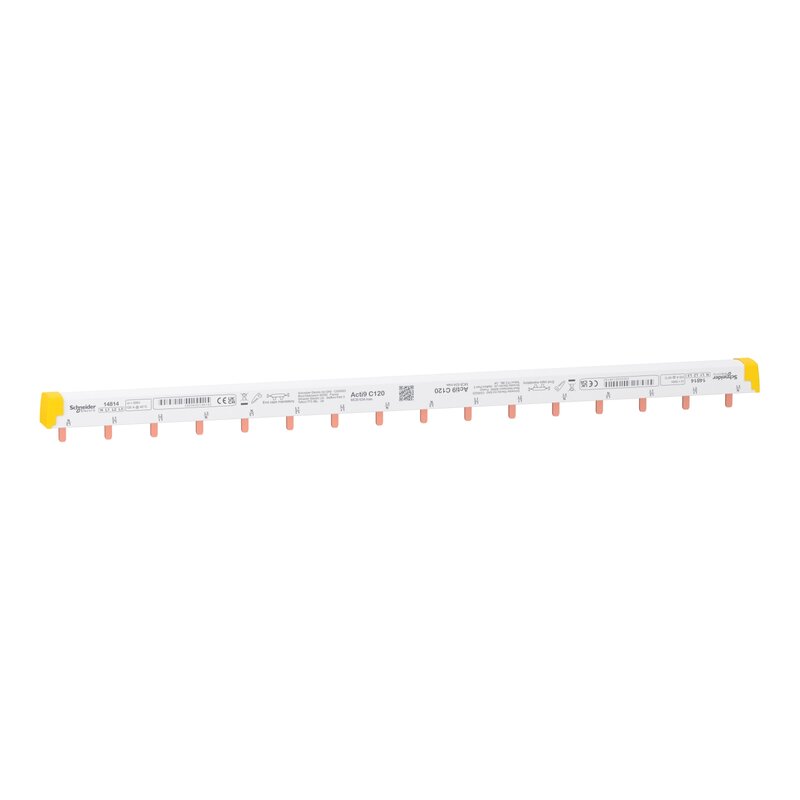

Kamm-Sammelschiene, 4P, 63A, L=432mm, 16x27mm

14814
EAN Code: 3303430148142
Jetzt kaufen
In den Einkaufswagen
Spezifikationen Nachhaltigkeit

Installateur finden

24/7 Self-Service Für Newsletter registrieren

Hauptdokumente

Produktdatenblatt Download
Declaration of Conformity (Sustainability) Download
Instruction sheet Download
Catalog Download
Declaration of conformity Download
CAD Download
Environmental Disclosure Download
Alle Dokumente

Dieses Produkt ist kompatibel mit

Zubehörteile: Kompatible Produkte

A9XPT920

Berührungsschutzabd. Phasensch. Steg, iC60/IID, 20 Streifen à 5 Stück

11,25 €
A9XPE410

Endkappen für A9XP- 4P, VPE 10 Stück

12,30 €
Zubehörteile (2)

Hauptfunktionen: Kompatible Produkte

18662

Leistungsschalter NG125N, 4P, 125A, C-Charakteristik

819,00 €
18658

Leistungsschalter NG125N, 4P, 80A, C-Charakteristik

550,00 €
A9N18480

Leitungsschutzschalter C120H, 4P, 100A, C Charakteristik, 15kA

714,00 €
18655

Leistungsschalter NG125N, 4P, 50A, C-Charakteristik

451,00 €
18654

Leistungsschalter NG125N, 4P, 40A, C-Charakteristik

438,00 €
18659

Leistungsschalter NG125N, 4P, 100A, C-Charakteristik

671,00 €
18653

Leistungsschalter NG125N, 4P, 32A, C-Charakteristik

429,00 €
18657

Leistungsschalter NG125N, 4P, 80A, C-Charakteristik

578,00 €
A9N18391

Leitungsschutzschalter C120N, 4P, 80A, D Charakteristik, 10kA

580,00 €
18661

Leistungsschalter NG125N, 4P, 125A, C-Charakteristik

819,00 €
18656

Leistungsschalter NG125N, 4P, 63A, C-Charakteristik

457,00 €
A9N18376

Leitungsschutzschalter C120N, 4P, 125A, C Charakteristik, 10kA

741,00 €
A9N18372

Leitungsschutzschalter C120N, 4P, 80A, C Charakteristik, 10kA

553,00 €
A9N18374

Leitungsschutzschalter C120N, 4P, 100A, C Charakteristik, 10kA

597,00 €
A9N18479

Leitungsschutzschalter C120H, 4P, 80A, C Charakteristik, 15kA

662,00 €
Hauptfunktionen (15)

Spezifikationen

Hauptmerkmale
Baureihe Acti9
Produkt- oder Komponententyp Kammschiene
Montagemodus Horizontal
Zubehör / Teilekategorie Anschlusszubehör
Beschreibung der Leitungen 3L + N
Länge in 18-mm-Modulen 24
Normen EN/IEC 61439-1
Zusatzmerkmale
Anzahl der Wege 4-polig N + 3 L
Polkonfiguration für 1-Weg 1 x 3P + N
1 x 4P
Anschlussraster 27 mm
Anschlusstyp Zinke
Abstand zwischen den Polen 108 mm
Beschriftung N L1 L2 L3
Isolation Isoliert
Gerätedarstellung Ablängbar
[Ie] Betriebsbemessungstrom 125 A bei 40 °C
[Ue] Betriebsbemessungsspannung 500 V AC
[Ui] Bemessungs-Isolationsspannung 500 V AC
Montageort Oben auf Tunnelklemmen
Unten auf Tunnelklemmen
9-mm-Raster 48
Breite 430 mm
Farbe Weiß (RAL 9003)
Kompatible Produktfamilie Acti9 Acti9 NG125
Acti9 Acti9 C120
Verteilertyp N L1 L2 L3
Maximum current per outgoing line 63 A
Montage
Feuerbeständigkeit 960 °C ( 30 s ) entspricht IEC 60695-2-1
Verschmutzungsgrad 3
Verpackungseinheiten
VPE 1 Art PCE
Anzahl der Geräte pro Packung 1
Verpackungsgewicht (Lbs) 273,000 g
VPE 1 Höhe 2,200 cm
VPE 1 Breite 3,000 cm
VPE 1 Länge 43,000 cm
VPE 2 Art BB1
VPE 2 Menge 20
VPE 2 Gewicht 6,040 kg
VPE 2 Höhe 12,000 cm
VPE 2 Breite 11,000 cm
VPE 2 Länge 103,000 cm
VPE 3 Art P12
VPE 3 Menge 80
VPE 3 Gewicht 36,160 kg
VPE 3 Höhe 45,000 cm
VPE 3 Breite 80,000 cm
VPE 3 Länge 120,000 cm
Vertragliche Gewährleistung
Gewährleistung 18 months

Nachhaltigkeit

Nachhaltigkeit
EU-RoHS-Richtlinie Konform
EU-RoHS-Deklaration
Frei von giftigen Schwermetallen Ja
Quecksilberfrei Ja
Circular Econmomy-Eignung Keine besonderen Recycling-Verfahren erforderlich
Verpackung ohne Kunststoff Nein
Verpackung mit Recycling-Karton Nein
SCIP-Nummer 12618b2a-bc0e-4c2d-bb7b-9185c26e01fe
Rücknahme Nein
CO2-Bilanz (kg CO2 eq.) 10
Total lifecycle Carbon footprint 10 kg CO2 eq.
Carbon footprint of the manufacturing phase [A1 to A3] 1.3315141523323193
CO2 Fußabdruck am Ende der Betriebsdauer ​ 1 kg CO2 eq.
Carbon footprint of the distribution phase [A4] 0.05307441898429406
Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle 0.1 kg CO2 eq.
Carbon footprint of the installation phase [A5] 0.003682923063052884
CO2 Fußabdruck während der Einrichtung 0 kg CO2 eq.
Carbon footprint of the use phase [B2, B3, B4, B6] 8.522603458583589
Carbon footprint of the use phase [B2, B3, B4, B6] 9 kg CO2 eq.
Sustainable packaging Nein
Carbon footprint of the end-of-life phase [C1 to C4] 0.5744564331896729
Carbon footprint of the end-of-life phase [C1 to C4] 0.6 kg CO2 eq.
WEEE Label Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen.
