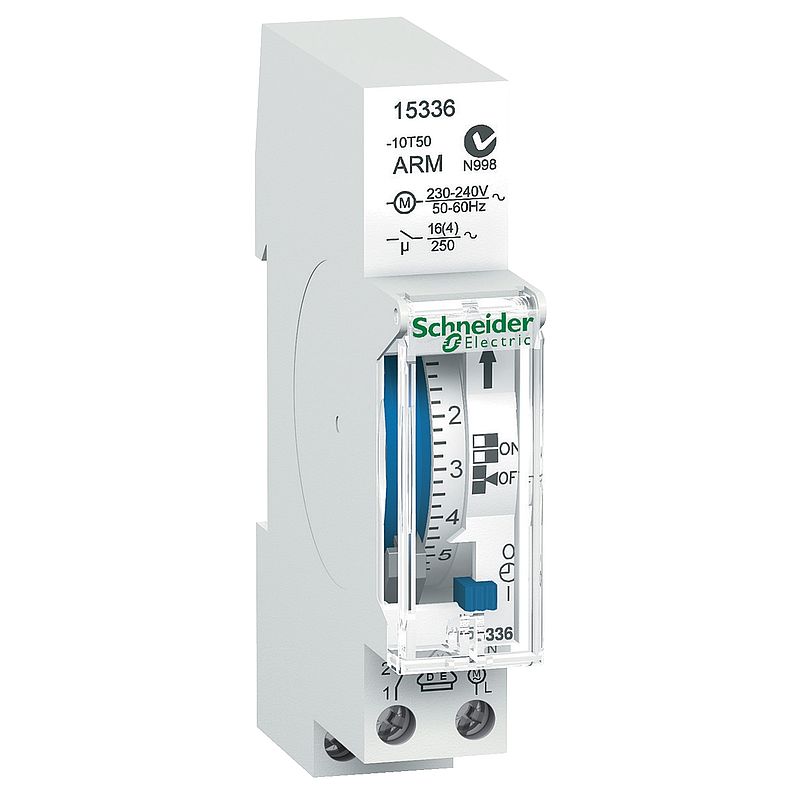

Zeitschaltuhr mech. IH24h 1c ARM, 1 TE, 24 Std., 1 Kanal, 100 Std. Reserve
15336
Materialpreisgruppe
: D3
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Brochure
|
Download |
|
Application Notes
|
Download |
|
User guide
|
Download |
|
Catalog
|
Download |
|
CAD
|
Download |
|
Declaration of conformity
|
Download |
|
Environmental Disclosure
|
Download |
|
Circularity Profile
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Produktsortiment | Acti9 |
| Produktname | Acti 9 IH |
| Kurzbezeichnung des Geräts | IH |
| Produkt- oder Komponententyp | Mechanical time switch |
| Anzahl der Kanäle | 1 |
| Funktion verfügbar | Manual time changeover | Zusatzmerkmale |
| Geräteanwendung | Gebäude |
| Lasttyp | Parallel-korrigierte Leuchtstofflampe 5 x 58 W 4,7 µF Parallel-korrigierte Leuchtstofflampe 7 x 40 W 7 µF Parallel-korrigierte Leuchtstofflampe 2 x 100 W 18 µF 230 V AC Halogenlampe 1.000 W 230 V AC Glühlampe 1.000 W Fluokompakt-Lampe 700 VA Kompakt-Leuchtstofflampe 150 W LED-Lampe < 2 W 30 W LED-Lampe > 2 W 300 W |
| Zyklusdauer | 24 h |
| Max. Anzahl der Schaltungen | 48 on - 48 off |
| Mindest-Intervalldauer | 15 min |
| Art der Einstellung | Manuelle Zeitumstellung |
| Messgenauigkeit | +/- 1 s/Tag 20 °C |
| Leistungsaufnahme in W | 0,5 W |
| maximaler Schaltstrom | 16 A - 250 V AC pf = 1 4 A - 250 V AC pf = 0,6 |
| [Ue] Betriebsbemessungsspannung | 230 - 240 V AC bei 50 - 60 Hz |
| Batterielebensdauer | 10 Jahr(e) |
| Sicherungsdauer | 150 h time and program saving |
| Montagehalterung | DIN-Schiene |
| 9-mm-Raster | 2 |
| Farbton | Weiß (RAL 9003) |
| Anschlüsse - Klemmen | Schraubklemmen |
| Breite | 18 mm |
| Höhe | 90 mm |
| Tiefe | 66 mm |
| Produktgewicht | 0,101 kg | Montage |
| Umgebungstemperatur bei Betrieb | -10…50 °C |
| Schutzart (IP) | Klemmen: IP20 B | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 87,000 g |
| VPE 1 Höhe | 2,400 cm |
| VPE 1 Breite | 6,800 cm |
| VPE 1 Länge | 10,000 cm |
| VPE 2 Art | S03 |
| VPE 2 Menge | 100 |
| VPE 2 Gewicht | 9,350 kg |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 3 Art | P12 |
| VPE 3 Menge | 1600 |
| VPE 3 Gewicht | 146,192 kg |
| VPE 3 Höhe | 75,000 cm |
| VPE 3 Breite | 80,000 cm |
| VPE 3 Länge | 120,000 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Nachhaltigkeit
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| SCIP-Nummer | 51645430-ab03-4d5b-9ca4-cf8bc05b4a81 |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | Nein |
| Sustainable packaging | Nein |
| WEEE Label | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
