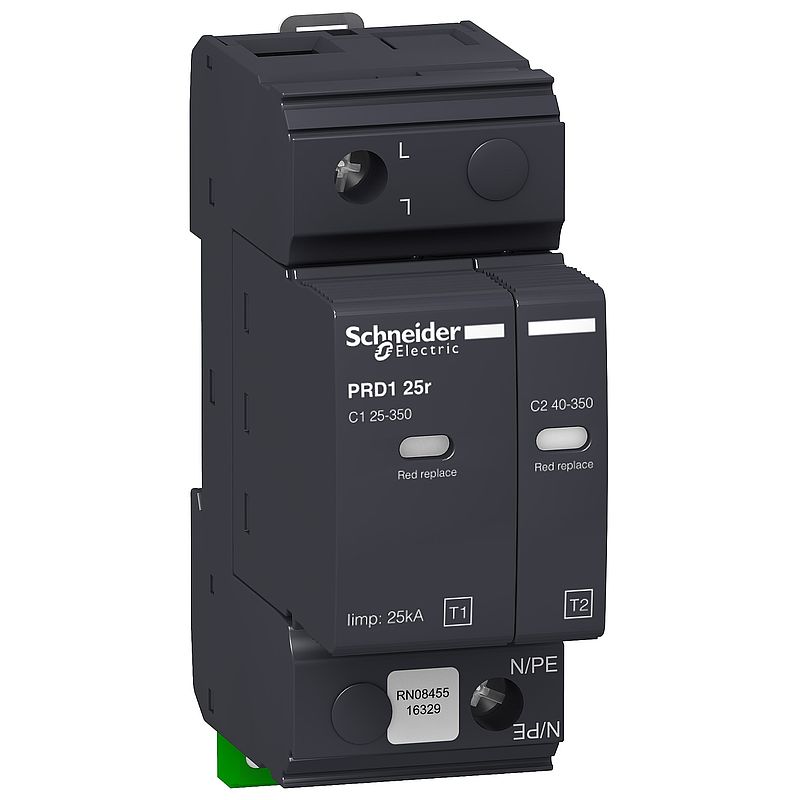

Kombiableiter PRD1 25R 1P TYP1+2, Uc 350V
16329
Materialpreisgruppe
: D6
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Declaration of conformity
|
Download |
|
Instruction sheet
|
Download |
|
Certificate
|
Download |
|
CAD
|
Download |
|
Catalog
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | PRD1 |
| Produktbereich | Multi 9 |
| Produktname | Multi 9 PRD1 |
| Produkt- oder Komponententyp | Überspannungsableiter mit steckbarem Modul |
| Kurzbezeichnung des Geräts | PRD1 25r |
| Geräteanwendung | Verteilung |
| Normen | EN 61643-11:2012 IEC 61643-11:2011 |
| Produktzertifizierungen | CE |
| Konformitätskennzeichen | KEMA-KEUR |
| Beschreibung der Pole | 1P |
| Fernmeldekontakt | Mit |
| Zusammensetzung der Signalkontakte | 1 SD (1 W) |
| Typ des Überspannungsableiters | Elektrisches Verteilungsnetzwerk |
| Erdungssystem | TN-C | Zusatzmerkmale |
| Typ der Überspannungsableiter-Klasse | Typ 1 + 2 |
| Technologie des Überspannungsableiters | MOV Funkenstrecke |
| [Ue] Bemessungs-Betriebsspannung | 230 V AC (+/-10 %) bei 50 Hz |
| [In] Nennableitstoßstrom | Gleichtakt: 25 kA (L/PE) |
| [Imax] max. Ableitstoßstrom | Gleichtakt: 40 kA L/PE |
| [Iimp] Blitzstoßstrom | Gleichtakt: 25 kA L/PE 12,5 A.s |
| [Uc] höchste Dauerspannung | Gleichtakt: 350 V L/PE |
| [Up] Schutzpegel | Gleichtakt <1,5 kV Typ 2 L/PE |
| [Ut] Zeitweilige Überspannung TOV | 1200 V N/PE 200 ms Festigkeit 415 V L/N 5 s Festigkeit 440 V L/N 7200 s sicherer Ausfallmodus |
| [Ifi] Folgestrom | 25 kA Differentialbetrieb L/N 3 kA Differentialbetrieb L/N 100 A Gleichtakt N/PE |
| Max. netzseitiger Überstromschutz | Angeschlossene Sicherung gG 315 A up to Isc = 25 kA Zugehöriger Trennschalter NSXm 100E TM-D up to Isc = 16 kA Zugehöriger Trennschalter NSXm 100B TM-D up to Isc = 25 kA Zugehöriger Trennschalter Compact NSX100B TM-D up to Isc = 25 kA |
| Signalkreisspannung | 1 A/250 V AC 1 A/30 V DC |
| Montagemodus | Aufsteckbar (DIN-Schiene) |
| 9-mm-Raster | 4 |
| Höhe | 90 mm |
| Breite | 36 mm |
| Tiefe | 71 mm |
| Produktgewicht | 334 g |
| Farbe | Anthrazitgrau (RAL 7016) |
| Material | PBT (Polybutylenterephthalat) |
| Anschlüsse - Klemmen | Tunnelklemmen (oben oder unten) 10…35 mm² fest Tunnelklemmen (oben oder unten) 10…25 mm² flexibel |
| [M] Anzugsdrehmoment | 4,5 Nm |
| Impulsstrom | 25 kA |
| Kompatibilitätscode | PRD1_25r |
| Marktsegment | Kleingewerbe |
| [Isccr] Kurzschlussfestigkeit | 25 kA | Montage |
| Schutzart (IK) | IK05 entspricht IEC 62262 |
| Relative Luftfeuchtigkeit | 5…95 % |
| Betriebshöhe | 2.000 m |
| Umgebungstemperatur bei Betrieb | -25…60 °C |
| Umgebungstemperatur bei Lagerung | -40…80 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 357,0 g |
| VPE 1 Höhe | 8,0 cm |
| VPE 1 Breite | 4,5 cm |
| VPE 1 Länge | 11,0 cm |
| VPE 2 Art | S02 |
| VPE 2 Menge | 26 |
| VPE 2 Gewicht | 9,709 kg |
| VPE 2 Höhe | 15,0 cm |
| VPE 2 Breite | 30,0 cm |
| VPE 2 Länge | 40,0 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Environmental data
EU-RoHS-Richtlinie
|
Konform EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| WEEE | Das Symbol der durchgestrichenen Mülltonne weist darauf hin, dass Elektro- bzw. Elektronik(alt)geräte nicht im Hausmüll entsorgt werden dürfen, sondern vom Besitzer einer getrennten Sammlung für Elektro- und Elektronikaltgeräte zugeführt werden müssen. |
| SCIP-Nummer | A9614fa2-07f8-47d1-a2fe-e27b32003d8d |
| Giftiges Schwermetall frei | Ja |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | No |
| Kreislaufwirtschaftsprofil | Keine besonderen Recycling-Verfahren erforderlich |
