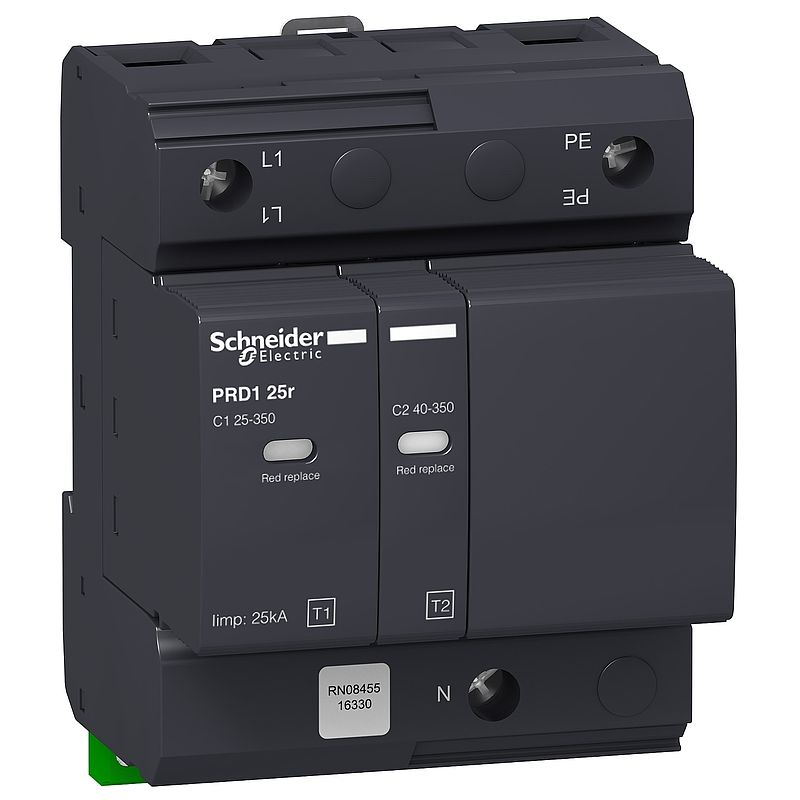

Kombiableiter PRD1 25R 1P+N TYP1+2, Uc 350V
16330
Materialpreisgruppe
: D6
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Declaration of conformity
|
Download |
|
Instruction sheet
|
Download |
|
Certificate
|
Download |
|
CAD
|
Download |
|
Katalog
|
Download |
Dieses Produkt ist kompatibel mit
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | PRD1 |
| Produktbereich | Multi 9 |
| Produktname | Multi 9 PRD1 |
| Produkt- oder Komponententyp | Überspannungsableiter mit steckbarem Modul |
| Kurzbezeichnung des Geräts | PRD1 25r |
| Geräteanwendung | Verteilung |
| Normen | EN 61643-11:2012 IEC 61643-11:2011 |
| Produktzertifizierungen | CE |
| Konformitätskennzeichen | KEMA-KEUR |
| Beschreibung der Pole | 1P + N |
| Fernmeldekontakt | Mit |
| Zusammensetzung der Signalkontakte | 1 SD (1 W) |
| Typ des Überspannungsableiters | Elektrisches Verteilungsnetzwerk |
| Erdungssystem | TT TN-S |
Zusatzmerkmale |
| Typ der Überspannungsableiter-Klasse | Typ 1 + 2 |
| Technologie des Überspannungsableiters | MOV Funkenstrecke |
| [Ue] Bemessungs-Betriebsspannung | 230 V AC (± 10 %) bei 50/60 Hz |
| [In] Nennableitstoßstrom | Gleichtakt: 100 kA (N/PE) Differentialbetrieb: 25 kA (L/N) |
| [Iimp] Blitzstoßstrom | Gleichtakt: 100 kA N/PE 50 A.s Differentialbetrieb: 25 kA L/N 12,5 A.s |
| [Uc] höchste Dauerspannung | Differentialbetrieb: 350 V L/N Gleichtakt: 350 V N/PE |
| [Up] Schutzpegel | Gleichtakt <1,5 kV Typ 2 N/PE Differentialbetrieb <1,5 kV Typ 2 L/N |
| [Ifi] Folgestrom | 25 kA Differentialbetrieb L/N 0,1 kA Gleichtakt N/PE |
| Max. netzseitiger Überstromschutz | Angeschlossene Sicherung gG 315 A up to Isc = 25 kA Zugehöriger Trennschalter NSXm 100E TM-D up to Isc = 16 kA Zugehöriger Trennschalter NSXm 100B TM-D up to Isc = 25 kA Zugehöriger Trennschalter Compact NSX100B TM-D up to Isc = 25 kA |
| Signalkreisspannung | 1,5 A/250 V AC 50/60 Hz |
| Montagemodus | Aufsteckbar (DIN-Schiene) |
| 9-mm-Raster | 8 |
| Höhe | 90 mm |
| Breite | 71,6 mm |
| Tiefe | 70 mm |
| Produktgewicht | 0,77 kg |
| Farbe | Anthrazitgrau (RAL 7016) |
| Material | PBT (Polybutylenterephthalat) |
| Anschlüsse - Klemmen | Tunnelklemmen (Unterseite) 2,5…35 mm² Tunnelklemmen (oben) 2,5…35 mm² |
| [M] Anzugsdrehmoment | 4,5 Nm |
| Impulsstrom | 25 kA |
| Kompatibilitätscode | PRD1_25r |
| Marktsegment | Kleingewerbe |
| [Isccr] Kurzschlussfestigkeit | 25 kA | Montage |
| Schutzart (IK) | IK05 entspricht IEC 62262 |
| Relative Luftfeuchtigkeit | 5…90 % |
| Betriebshöhe | 2.000 m |
| Umgebungstemperatur bei Betrieb | -25…60 °C |
| Umgebungstemperatur bei Lagerung | -40…80 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 668 g |
| VPE 1 Höhe | 8 cm |
| VPE 1 Breite | 7,5 cm |
| VPE 1 Länge | 11 cm |
| VPE 2 Art | S02 |
| VPE 2 Menge | 12 |
| VPE 2 Gewicht | 8,862 kg |
| VPE 2 Höhe | 15 cm |
| VPE 2 Breite | 30 cm |
| VPE 2 Länge | 40 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Nachhaltigkeit
EU-RoHS-Richtlinie
|
Konform EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| SCIP-Nummer | A9614fa2-07f8-47d1-a2fe-e27b32003d8d |
| Frei von giftigen Schwermetallen | Ja |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | Ja |
| Circular Econmomy-Eignung | Keine besonderen Recycling-Verfahren erforderlich |
| Sustainable packaging | Nein |
| WEEE Label | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
