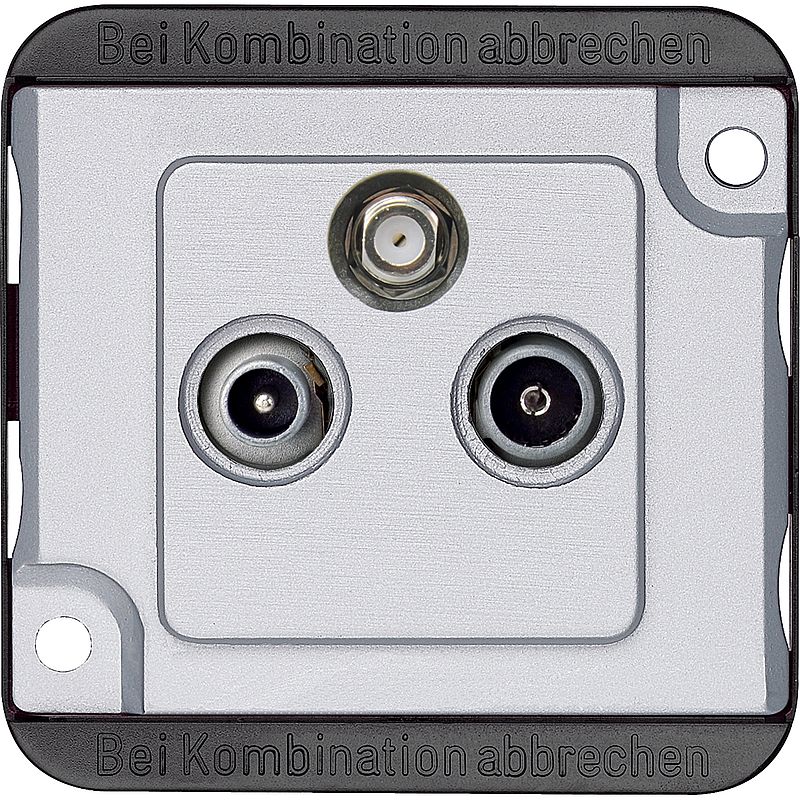

Sat-Antennendose, 3fach, mattsilber, PANZER

Mit der SAT-Antennendose 3-fach aus der PANZER-Serie von Merten wählst du eine verlässliche, professionelle Lösung für die Verteilung von Breitband- und Satellitensignalen selbst in anspruchsvollen Umgebungen. Die drei klar getrennten Anschlüsse – TV, Radio und SAT über eine F-Buchse – sorgen für eine stabile Verbindung zwischen Koaxialkabel und Endgerät. So erhältst du einen zuverlässigen Übergang zu Fernseher, Receiver oder Radio.

Als hochwertiges Produkt mit Anti-Vandalismus-Schutz sichert die Antennendose von Merten eine dauerhafte Betriebssicherheit bei konstant niedrigen Dämpfungswerten zu. Sie ist für den Einbau in Unterputzdosen im Durchmesser 55 bis 65 mm konzipiert, wobei dir genormte Abmessungen sowie Schrauben und Krallen als Befestigungsmechanismus die Integration erleichtern.

Als Enddose für Wohn- und Arbeitsräume ist die Antennendose für Stichleitungs- und Sternverteilsysteme von Gemeinschaftsantennen oder Hausverteilungsanlagen konzipiert. In Kombination mit dem Markensortiment von Merten lässt sich eine individuelle Anschlussstruktur realisieren und die Verteilung des SAT-Netzes einfach und sicher auf die Anzahl der Teilnehmer im Gebäude abstimmen.

Neben ihrer Funktionalität überzeugt die Antennendose der PANZER-Reihe durch ein edles Design und ihre hohe Strapazierfähigkeit. Die mattsilberne Oberfläche fügt sich in jedes gehobene Wohn- oder Gewerbeumfeld ein und stellt in jeglicher Hinsicht eine hochwertige Anschaffung dar, die ihren Beitrag zu einem sicheren Medienempfang ohne unnötige Qualitätsverluste leistet.

Technische Ausführung und Signalwege der Antennendose

Die Antennendose 3-fach in Mattsilber ist für den Einsatz unter Putz konzipiert. Sie verfügt über die drei gängigen, klar differenzierten Anschlüsse für Mediengeräte mit sauberer Trennung der jeweiligen Frequenzbereiche:

• TV-Anschluss als terrestrischer Rundfunk (474 bis 694 MHz)
• Radio-Anschluss für UKW-Radio (87,5 bis 108 MHz)
• SAT-Anschluss über normgerechte F-Buchse (950 bis 2.150 MHz)

Die drei Anschlüsse entsprechen den gängigen SAT-Normen. Damit eignet sich die Antennendose für Anlagen mit mehreren Teilnehmern und sorgt für einen stabilen Betrieb. Durch eingebaute Dämpfungsglieder hast du die Sicherheit einer gleichmäßigen Pegelverteilung innerhalb der gesamten Antennenanlage mit einer stabilen, konstanten Medienversorgung aller Teilnehmer. Der Gleichspannungsdurchlass der Antennendose liegt bei maximal 24 V und 320 mA, eine Signalübertragung von 22 kHz-Signalen sowie DiSEqC-Signalen ist möglich.

Einbau und Nutzung sind mit der Bauform der kombinierten Multimedia-Antennendose im Einfamilienhaus wie in größeren Wohn- oder Arbeitsgebäuden mit baumartig oder sternförmig ausgebauten Netzwerken möglich. Um Störungen im Signalfluss zu vermeiden, ist ein Einsatz von Durchgangsdosen denkbar, um final die SAT-Antennendose der PANZER-Edition mit einem Abschlusswiderstand auszustatten.

Anschluss und Anbringung der SAT-Antennendose

Der Anschluss der Antennendose erfolgt über Koaxialkabel mit gängigen Durchmessern, typischerweise 7,0 mm. Der innere Leiter der SAT-Antennendose lässt sich über eine Schraubklemmung bzw. als Einstecklösung fixieren, der Außenleiter wird über den Massekontakt mit konzentrischem Schirmgeflecht eingespannt. So entsteht eine stabile, geschirmte Verbindung, was sich beim Empfang auszahlt, denn du erhältst eine konstante Signalstärke und eine saubere Übertragung – unabhängig vom Frequenzbereich.

Die robuste Ausführung der PANZER-Serie stellt sicher, dass auch ein häufiges Wechseln der Anschlusskabel, z. B. als SAT-Anschluss über die F-Buchse, ohne Verlust von Funktion oder Qualität erfolgen kann. Erschaffe so eine mechanisch sichere Verbindung mit hoher Rückflussdämpfung, wegen der F-Stecker zum professionellen Standard in der Satellitentechnik geworden sind.

Nach der einfachen Unterputzmontage sorgt die Antennendose mit ihrer mattsilbernen Abdeckung aus dem PANZER-Programm von Merten für einen optisch sauberen und ansprechenden Anschluss. Gerade in Neubauten und modernen, gewerblichen Gebäudestrukturen passt die Optik hervorragend und sorgt wie weitere Artikel des Dosen- und Schalterprogramms von Merten für eine Aufwertung des Raumes.

Wie lässt sich die Antennendose kombinieren und integrieren?

Innerhalb des Schalterprogramms von Merten lässt sich die 3-fach Antennendose mit einer Vielzahl von Artikeln kombinieren – nicht nur innerhalb der PANZER-Serie. Neben weiteren Rahmen und Abdeckrahmen aus dem Merten-Sortiment sind Steckdosen und Schalter mit der gleichen Abdeckung die passende Wahl, um weitere Anschlüsse neben dem Medienanschluss zu realisieren.

Entscheide dich für weiteres SAT-Zubehör von Merten, beispielsweise als Verteiler, Kabel und Steckverbinder, um ein stimmiges und hochwertiges System umzusetzen. Wenn du bei Planung, Installation und Anschluss auf eine einheitliche Linie setzt, sicherst du deinen Kunden die beste Signalqualität und kannst Reflexionen oder Störungen wie Mehrwege-Empfang vermeiden.

Dämpfungseigenschaften und Normkonformität

Die Anschlussdämpfung der Antennendose bewegt sich zwischen circa 2,0 dB bei 860 MHz bis zu 2,5 dB bei 2.150 MHz. Mit dieser Durchgangsdämpfung erreichst du eine sehr gute Signalqualität. Die Antennendose erfüllt alle relevanten EU-Normen zur elektromagnetischen Verträglichkeit sowie zur Schirmungsdämpfung. Hierdurch entsteht die Gewissheit, dass das Risiko von Stör-Einstrahlungen und Nebensignalen auf ein Minimum reduziert wird, was vor allem im Umfeld leitungsreicher Gebäude relevant wird.

Ein weiterer wichtiger Aspekt ist die sogenannte Abhörsicherheit der Dose. Sie beschreibt die Entkopplung zwischen den einzelnen Teilnehmeranschlüssen und sorgt dafür, dass Signale nicht von einem Gerät zum anderen „durchschlagen“. Bei der Merten PANZER-Antennendose liegt dieser Wert bei rund 2 dB bei 860 MHz und 2,5 dB bei 2150 MHz. Damit ist gewährleistet, dass die Signalübertragung stabil bleibt und jeder Anschluss unabhängig und störungsfrei genutzt werden kann – ein entscheidendes Qualitätsmerkmal in modernen Verteilanlagen.

Design und Material der Merten 3-fach SAT-Antennendose

Typisch für das PANZER-Sortiment von Merten ist die Ausführung mit einer mattsilbernen Oberfläche, die elegant wirkt und in jedem Umfeld ästhetisch zur Geltung kommt. Mit einer Fertigung aus hochwertigem Aluminium zeichnet sich die SAT-Antennendose durch eine besondere Beständigkeit gegenüber physischen Einwirkungen aus – gleiches gilt für den Abrieb bei häufigem Kontakt mit der Dose bzw. regelmäßigen Kabelwechseln. Dies gewährleistet eine lange Lebensdauer selbst bei einer Nutzung in anspruchsvollen Umgebungen.

Auf Wunsch kann die Abdeckung der Antennendose abgelöst werden, um sie durch andere Oberflächen oder Farben auszutauschen. Du bleibst also auch nach der Montage dieser Merten Antennendose weiterhin flexibel und kannst sie nachträglich anpassen, z. B. bei einem erkennbaren Verschleiß nach maximaler Einsatzdauer.

Worauf sollte man beim Anschluss der Antennendose achten?

Für deine Anschlüsse von der Durchgangsdose bis zur Enddose ist auf eine fachgerechte Abisolation zu achten, um gerade für die genutzten Koaxialkabel keine schlechte Kontaktierung oder Kurzschlüsse zu riskieren. Für die notwendige, sichere Rückflussdämpfung und um Signalverluste zu vermeiden, empfehlen wir dir den Einsatz hochwertiger Kabel und Buchsen, die du ebenfalls im Programm von Merten finden kannst.

Die Antennendose ist als Enddose konzipiert und wird in sternförmigen Netzwerken eingesetzt. In baumförmigen Verteilungen hingegen kommen Durchgangsdosen zum Einsatz, wobei die letzte Dose in der Leitung stets mit einem Abschlusswiderstand versehen werden muss. So stellst du sicher, dass die Signalverteilung störungsfrei funktioniert und alle Teilnehmer zuverlässig versorgt werden.

Mit einem geeigneten Antennen-Messgerät lässt sich nach der vorgenommenen Installation eine präzise Pegelmessung durchführen. So kannst du die Signalwerte der neuen Antennendose genau messen und bei Bedarf gezielt nachjustieren. Entsprechendes Zubehör findest du selbstverständlich ebenfalls in unserem gut sortierten Shop.

Von der einzelnen Antennendose zum stimmigen System

Selbst bei kleinen Projekten wie dem Anschluss in Einfamilienhäusern solltest du die Antennendose nicht als eigenständiges Bauteil betrachten. Wichtig ist die sorgfältige Einbindung in ein stimmiges Gesamtkonzept, das zu den baulichen Gegebenheiten und zur geplanten Netzwerkstruktur passt – zusammen mit den passenden Komponenten. Unser Shop hält die entsprechenden Artikel zur Ergänzung bereit, z. B.:

• Multischalter
• Verstärker
• terrestrische Einspeisesysteme
• Koaxialkabel
• u. v. m.

Natürlich ist es möglich, die Installation unter Putz mit einem Mehrfachrahmen vorzunehmen, um weitere elektronische Hausanschlüsse am gleichen Ort verfügbar zu machen. Dies kann Anschlüsse im Bereich Kommunikation oder klassische Steckdosen zur Stromversorgung umfassen. Hier gilt es, frühzeitig eine strukturierte Bauausführung zu planen, um die Erstmontage im Neubau bzw. die Nachrüstung in einer bestehenden Immobilie so einfach und sicher wie möglich durchzuführen.

Beachte, dass die Lieferung der Antennendose aus dem PANZER-Programm ohne Rahmen erfolgt. Passende Rahmen findest du jedoch schnell in unserem Sortiment, wobei du von verschiedenen Kombi-Möglichkeiten profitieren. Installation und Anschluss der Dose sollte wie üblich nur von erfahrenen Fachkräften durchgeführt werden, um maximale Sicherheit und Funktionalität für den Endnutzer sicherzustellen.

Weitere Fragen zum Produkt? Wir beraten dich!

Du bist dir unsicher, ob die SAT-Antennendose 3-fach aus dem PANZER-Programm zu deinem aktuellen Projekt passt oder andere Qualitätsartikel aus dem Sortiment von Merten diesen Zweck besser erfüllen? Das Produktdatenblatt liefert dir alle technischen Details auf einen Blick und im Merten-Katalog erhältst du eine Übersicht aller kombinierbaren Produkte – und natürlich stehen wir dir auch gerne mit einer persönlichen Beratung zur Seite. Gemeinsam finden wir die passenden Artikel und Programme für dein Projekt. Ob erfahrener Elektrobetrieb oder für einzelne Projekte aus Bau und Sanierung – wir unterstützen dich fachkundig für eine vollständige, passende Ausstattung.

Jetzt deine Merten Antennendose online bestellen

Die SAT-Antennendose in 3-fach Ausführung überzeugt durch maximale Robustheit und eine lange Lebensdauer. Mit dem PANZER-Programm setzt Merten auf höchste Qualität, die auch in anspruchsvollen Umgebungen zuverlässig funktioniert. Egal, ob du nur eine Dose benötigst oder größere Stückzahlen in Verpackungseinheiten à 30 Stück benötigst – sichere dir jetzt mit wenigen Klicks die gewünschte Menge und ergänze die Antennendose um passende Schalter, Steckdosen und vieles mehr. Bei Merten bekommst du erstklassige Markenqualität zu fairen Preisen und eine fachkundige Beratung gleich mit dazu, wenn du möchtest. Sprich uns einfach an oder bestelle direkt die Merten Antennendose für dein Projekt!
