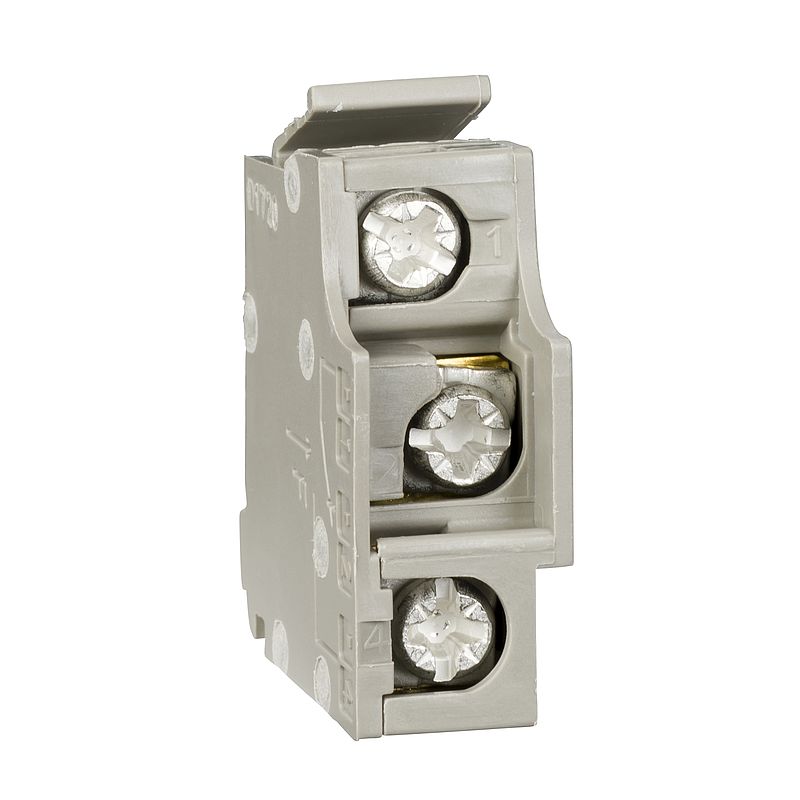

Hilfsschalter in SPS-Ausführung mit 1 Kontakt, Schalter Status OF/SD/SDE/SDV, Ith 5A
29452
Materialpreisgruppe
: DA
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Technical Drawing
|
Download |
|
Instruction sheet
|
Download |
|
Environmental Disclosure
|
Download |
|
Declaration of conformity
|
Download |
|
Katalog
|
Download |
|
User guide
|
Download |
|
Certificate
|
Download |
|
Substitution document
|
Download |
|
CAD
|
Download |
Dieses Produkt ist kompatibel mit
Leistungsschalter: Kompatible Produkte
Leistungsschalter (5)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Produkt- oder Komponententyp | Hilfskontakt |
| Kurzbezeichnung des Geräts | SD SDV OF SDE |
| Geräteanwendung | Überwachung des Leistungsschalterstatus |
| Kompatible Produktfamilie | ComPact ComPact NS630b - 1600 ComPact ComPact NS1600b - 3200 ComPact ComPacT INS ComPact Compact INV ComPact ComPact NSX EasyPact EasyPact CVS PowerPact PowerPact Multistandard ComPact ComPact NSX DC |
| Zusammensetzung der Signalkontakte | 1 S/Ö |
| Kompatible Produktfamilie | Galaxy PX Galaxy VL Galaxy VM Galaxy VS Galaxy VX |
Zusatzmerkmale |
| Fehlertyp | Allgemeiner elektrischer Fehler |
| Lokale Signalisierung | ON/OFF-Anzeige für öffnen/schließen Auslöseanzeige für Relais-Auslöseanzeige Fehlerauslösung für elektrischer Fehler |
| Typ der Hilfskontakte | Niedrigschwellig |
| Montagemodus | Aufsteckbar |
| Konventioneller thermischer Strom in freier Luft (Ith) | 5 A |
| Ausschaltvermögen (A) | AC-12: 5 A bei 24 V AC 50/60 Hz AC-12: 5 A bei 48 V AC 50/60 Hz AC-12: 5 A bei 110 V AC 50/60 Hz AC-12: 5 A bei 220/240 V AC 50/60 Hz AC-12: 5 A bei 380/440 V AC 50/60 Hz AC-12: 5 A bei 480 V AC 50/60 Hz AC-15: 3 A bei 24 V AC 50/60 Hz AC-15: 3 A bei 48 V AC 50/60 Hz AC-15: 2,5 A bei 110 V AC 50/60 Hz AC-15: 2 A bei 220/240 V AC 50/60 Hz AC-15: 1,5 A bei 380/440 V AC 50/60 Hz AC-15: 1 A bei 480 V AC 50/60 Hz DC-12: 5 A bei 24 V DC DC-12: 2,5 A bei 48 V DC DC-12: 0,6 A bei 110 V DC DC-12: 0,3 A bei 250 V DC DC-14: 1 A bei 24 V DC DC-14: 0,2 A bei 48 V DC DC-14: 0,05 A bei 110 V DC DC-14: 0,03 A bei 250 V DC |
| Mindestlast | 1 mA bei 4 V DC |
| Zubehör / Teilekategorie | Ersatzteil für ComPact NS630b - 1600 Ersatzteil für ComPact NS1600b - 3200 |
Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Höhe | 1,400 cm |
| VPE 1 Breite | 7,800 cm |
| VPE 1 Länge | 6,000 cm |
| VPE 1 Gewicht | 22,000 g |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 10 |
| VPE 2 Höhe | 5,000 cm |
| VPE 2 Breite | 14,500 cm |
| VPE 2 Länge | 17,000 cm |
| VPE 2 Gewicht | 228,200 g |
| VPE 3 Art | S02 |
| VPE 3 Menge | 100 |
| VPE 3 Höhe | 15,000 cm |
| VPE 3 Breite | 30,000 cm |
| VPE 3 Länge | 40,000 cm |
| VPE 3 Gewicht | 2,500 kg | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Environmental data
| REACh frei von SVHC | Ja |
EU-RoHS-Richtlinie
|
Konform EU-RoHS-Deklaration |
| Giftiges Schwermetall frei | Ja |
|
Quecksilberfrei
|
Ja |
| Kreislaufwirtschaftsprofil | Keine besonderen Recycling-Verfahren erforderlich |
| WEEE | Das Symbol der durchgestrichenen Mülltonne weist darauf hin, dass Elektro- bzw. Elektronik(alt)geräte nicht im Hausmüll entsorgt werden dürfen, sondern vom Besitzer einer getrennten Sammlung für Elektro- und Elektronikaltgeräte zugeführt werden müssen. |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Ja |
| PVC-frei | Ja |
| Halogengehalt Leistung | Produkt enthält Halogen über den Schwellenwerten |
| Rücknahme | No |
| CO2-Bilanz (kg CO2 eq.) | 16 |
| Global warming ; Total life cycle | 16 kg CO2 eq. |
