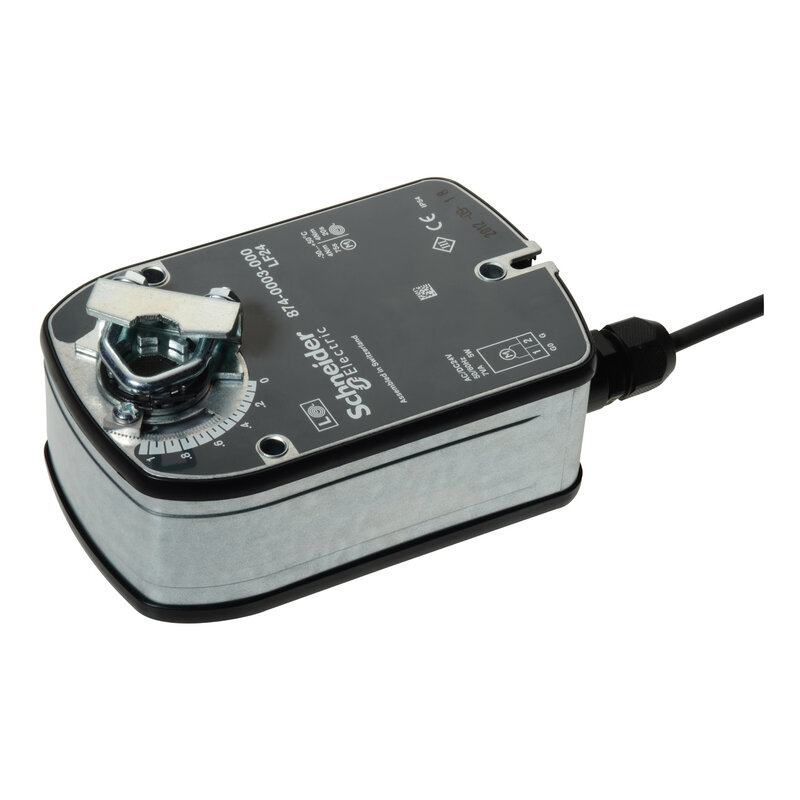

Handeln: Elec, 2Pos, SR, 24 VAC/VDC, 1m Leitungen, 4 Nm, IP54, Opt SPDT

8740003000

EAN Code: 3606489659165

Jetzt kaufen

Hauptdokumente

Produktdatenblatt	Download
Declaration of Conformity (Sustainability)	Download
Specification guide	Download
Instruction sheet	Download
Catalog	Download

Hauptmerkmale
Produkt- oder Komponententyp	Stellglied
Stellantriebstyp	Elektrisch
Produktserie Stellantriebe	LF
Stellantriebsmodell	LF24
Produktbestimmung	Klappen
Stellglied	Drehend
Steuerungstyp	Handnotbetätigung mit 5/32 Inbusschlüssel
rated supply voltage	24 V AC/DC
Transformator-Nennleistung in VA	7 VA
Leistungsaufnahme in W	5 W
Halteleistungsaufnahme in W	2,5 W
Halteleistungsaufnahme in VA	7 VA AC
Steuersignal	2-Position (ein/aus)
Verlustleistung Rücklauf	Rückstellung
Automatische Kalibrierung des Hubes	Falsch
elektrische Isolationsklasse	Klasse III
[M] Anzugsdrehmoment	35 lb.in 4 N.m
Positionsanzeige	Hubanzeige am Bügel
Leitungslänge	1 m
Federrücklaufzeit	20 s
Drehung des Stellantriebs	95 °
Einstellung des Rotationsbereichs	37 - 100°
Laufzeit des Hubes	150 s
Hublaufzeit ohne Last verlängern	40 s
Hublaufzeit ohne Last einziehen	40 s
Schutzart (IP)	IP54
Umgebungstemperatur bei Betrieb	-30…50 °C
Relative Luftfeuchtigkeit	0…95 % rF, nicht kondensierend
Umgebungstemperatur bei Lagerung	-40…80 °C
Zielregion	Europa Asien-Pazifik. Australien.
Verpackungseinheiten
VPE 1 Art	PCE
Anzahl der Geräte pro Packung	1
VPE 1 Höhe	29 cm
VPE 1 Breite	12,8 cm
VPE 1 Länge	11 cm
Verpackungsgewicht (Lbs)	1,5 kg
Vertragliche Gewährleistung
Garantie (in Monaten)	18

Nachhaltigkeit

Quecksilberfrei	Ja
Sustainable packaging	Nein
Verpackung mit Recycling-Karton	Ja
Verpackung ohne Kunststoff	Nein
Rücknahme	Ja
WEEE-Kennzeichnung	Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen.
EU-RoHS-Richtlinie	https://download.schneider-electric.com/files?p_Doc_Ref=8740003000_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29
Total lifecycle Carbon footprint	150 kg CO2 eq.
Carbon footprint of the manufacturing phase [A1 to A3]	22.69051323115612
CO₂-Fußabdruck der Herstellungsphase [A1 bis A3]	23 kg CO2 eq.
Carbon footprint of the distribution phase [A4]	0.4726714355328356
CO₂-Fußabdruck der Distributionsphase [A4]	0.5 kg CO2 eq.
Carbon footprint of the installation phase [A5]	0.2113632562112171
CO₂-Fußabdruck der Installationsphase [A5]	0.2 kg CO2 eq.
Carbon footprint of the use phase [B2, B3, B4, B6]	123.8003791089989
CO₂-Fußabdruck der Nutzungsphase [B2, B3, B4, B6]	124 kg CO2 eq.
Carbon footprint of the end-of-life phase [C1 to C4]	2.509087090668672
CO₂-Fußabdruck der End-of-Life-Phase [C1 bis C4]	3 kg CO2 eq.
CO2-Bilanz (kg CO2 eq.)	150
REACh-Verordnung	https://download.schneider-electric.com/files?p_Doc_Ref=8740003000_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29
Recyclingfähigkeitspotential in %	79
