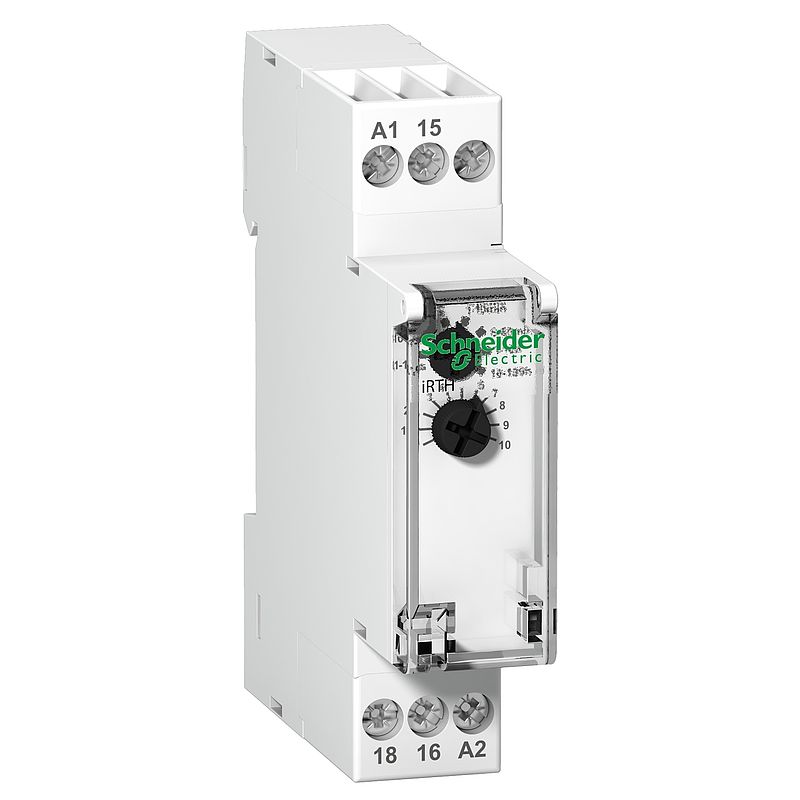

Zeitverzögertes Einschaltrelais iRTH, 0,1 sec-100 Std., 24-240VAC, 24VDC

A9E16068

Materialpreisgruppe : D3

127,00 €

EAN Code: 3606480377440

Jetzt kaufen

In den Einkaufswagen

Spezifikationen Nachhaltigkeit

Installateur finden

24/7 Self-Service Für Newsletter registrieren

Hauptdokumente

Produktdatenblatt	Download
Declaration of Conformity (Sustainability)	Download
Instruction sheet	Download
Catalog	Download
CAD	Download
Environmental Disclosure	Download
Circularity Profile	Download
Certificate	Download

Alle Dokumente

Spezifikationen

Hauptmerkmale
Geräteanwendung	Zeitverzögerungsrelais
Zeitverzögerungsfunktion	Abschaltverzögerungen einer Last
Baureihe	Acti9
Produktname	IRT
Kurzbezeichnung des Geräts	iRTH
Zusammensetzung der Signalkontakte	1 Wechslerkontakt
Zusatzmerkmale
[Ie] Betriebsbemessungstrom	8 A bei 250 V AC 8 A bei 250 V DC 0,01 A bei 5 V DC
Impulsdauer	> 100 ms
Lokale Signalisierung	LED, Blitzlicht für Zeitverzögerung
Typ Einstellung	Drehknopf: Konfiguration Zeitverzögerung
Zeitverzögerungsbereich	0,1 - 360000 s
Genauigkeitsfehler	+/- 10 %
Wiederholungsgenauigkeit	+/- 0,5 %
[Uc] Steuerkreisspannung	24 - 240 V AC 50/60 Hz 24 V DC
[UH,nom] Bemessungs-Betriebsspannung	24 - 240 V AC bei 50/60 Hz 24 V DC
Montagemodus	Fest
Montagehalterung	35 mm symmetrische DIN-Schiene
9-mm-Raster	2
Höhe	93 mm
Breite	18 mm
Tiefe	72 mm
Produktgewicht	0,065 kg
Farbe	Weiß
Mechanische Lebensdauer	5000000 Zyklen
Elektrische Lebensdauer	AC-1: 100000 Zyklen
Unterspannungsverhalten	100 ms
Anschlüsse - Klemmen	Tunnelklemmen für 2 Kabel(n) 1,5 mm² flexibel mit Kabelende Tunnelklemmen für 2 Kabel(n) 1,5 mm² flexibel ohne Kabelende Tunnelklemmen für 2 Kabel(n) 2,5 mm² fest mit Kabelende Tunnelklemmen für 2 Kabel(n) 2,5 mm² fest ohne Kabelende
Montage
Schutzart (IP)	IP20
Störfestigkeit gegen Unterbrechungen	20 ms
Umgebungstemperatur bei Betrieb	-5…55 °C
Umgebungstemperatur bei Lagerung	-40…70 °C
Verpackungseinheiten
VPE 1 Art	PCE
VPE 1 Menge	1
VPE 1 Gewicht	80 g
VPE 1 Höhe	2 cm
VPE 1 Breite	7,4 cm
VPE 1 Länge	10,2 cm
VPE 2 Art	S02
VPE 2 Menge	40
VPE 2 Gewicht	3,639 kg
VPE 2 Höhe	15 cm
VPE 2 Breite	30 cm
VPE 2 Länge	40 cm
Vertragliche Gewährleistung
Gewährleistung	18 months

Nachhaltigkeit

Environmental data

EU-RoHS-Richtlinie	Proaktive Einhaltung (Produkt fällt nicht unter die rechtlichen Bestimmungen von EU RoHS) EU-RoHS-Deklaration
Quecksilberfrei	Ja
SCIP-Nummer	E8d629f8-0d5f-4794-987b-db0bfc263337
Verpackung ohne Kunststoff	Nein
Verpackung mit Recycling-Karton	Nein
Rücknahme	No
