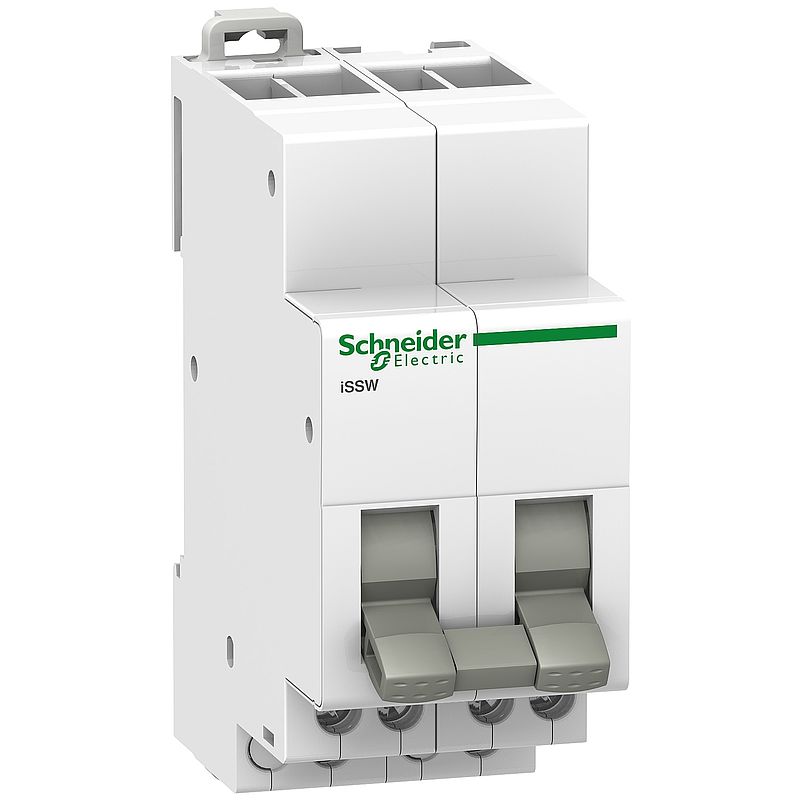

Wechselschalter iSSW, 2 Wechsler, 20A, 250VAC, 2 Positionen

A9E18071

Materialpreisgruppe : D3

49,95 €

EAN Code: 3606480088483

Jetzt kaufen

Hauptdokumente

Produktdatenblatt	Download
Declaration of Conformity (Sustainability)	Download
Declaration of conformity	Download
Catalog	Download
CAD	Download

Hauptmerkmale
range of product	Acti9
Produktname	Acti 9 iSSW
Produkt- oder Komponententyp	Wechselschalter
Kurzbezeichnung des Geräts	iSSW
Geräteanwendung	Elektrische Stromkreissteuerung
Art und Zusammensetzung der Kontakte	2 Wechslerkontakte
[Ue] Betriebsbemessungsspannung	250 V AC 50/60 Hz
Normen	IEC 60669-1 IEC 60947-5-1
Beschreibung der Pole	2P
Zusatzmerkmale
[Ie] Betriebsbemessungstrom	20 A
Betätigungsart	Kippschalter 2 Positionen
Beschriftung	0 - 1
Montagemodus	Aufsteckbar
Montagehalterung	DIN-Schiene
9-mm-Raster	4
Höhe	82 mm
Breite	36 mm
Tiefe	75 mm
Farbe	Weiß
Elektrische Lebensdauer	AC-22: 30000 Zyklen cos Phi = 0,8
Anschlüsse - Klemmen	Versetzter Tunnelanschluss (Unterseite) 2 Kabel(n) 0,5…2,5 mm² flexibel Versetzter Tunnelanschluss (Unterseite) 2 Kabel(n) 0,5…2,5 mm² fest ohne Kabelende
Drahtabisolierungslänge	9 mm
[M] Anzugsdrehmoment	1 Nm
Montage
Schutzart (IP)	IP20 entspricht IEC 60529
Tropentauglichkeit	2
Verschmutzungsgrad	3
Relative Luftfeuchtigkeit	95 % bei 55 °C
Umgebungstemperatur bei Betrieb	-20…50 °C
Umgebungstemperatur bei Lagerung	-40…70 °C
Verpackungseinheiten
VPE 1 Art	PCE
VPE 1 Menge	1
VPE 1 Gewicht	88 g
VPE 1 Höhe	8 cm
VPE 1 Breite	3,5 cm
VPE 1 Länge	7,5 cm
VPE 2 Art	BB1
VPE 2 Menge	6
VPE 2 Gewicht	594 g
VPE 2 Höhe	9,6 cm
VPE 2 Breite	8 cm
VPE 2 Länge	23 cm
VPE 3 Art	S03
VPE 3 Menge	54
VPE 3 Gewicht	5,888 kg
VPE 3 Höhe	30 cm
VPE 3 Breite	30 cm
VPE 3 Länge	40 cm
Vertragliche Gewährleistung
Gewährleistung	18 months

Environmental data

EU-RoHS-Richtlinie	Konform EU-RoHS-Deklaration
Giftiges Schwermetall frei	Ja
Quecksilberfrei	Ja
WEEE	Das Symbol der durchgestrichenen Mülltonne weist darauf hin, dass Elektro- bzw. Elektronik(alt)geräte nicht im Hausmüll entsorgt werden dürfen, sondern vom Besitzer einer getrennten Sammlung für Elektro- und Elektronikaltgeräte zugeführt werden müssen.
SCIP-Nummer	E5f22bd9-8e0c-4771-b932-618a392a4c8b
Verpackung ohne Kunststoff	Ja
Verpackung mit Recycling-Karton	Nein
Rücknahme	No
Kreislaufwirtschaftsprofil	Keine besonderen Recycling-Verfahren erforderlich
Halogengehalt Leistung	Produkt enthält Halogen über den Schwellenwerten

7 Dokumente

Installationsgeräte 15/04/25 · Catalog	36,5 MB	Download
A9E18071 REACh-Erklärung 03/04/25 · Declaration of Conformity (Sustainability)	0,2 MB	Download
A9E18071 EU-RoHS-Erklärung 03/04/25 · Declaration of Conformity (Sustainability)	0,2 MB	Download
Certificate for Acti9 iSSW 15/03/25 · Certificate	1,3 MB	Download
DoC switchers Acti9 15/03/25 · Declaration of conformity	0,8 MB	Download
Linear switch - iSSW - 20A - 250 V AC - 2 positions - 3D CAD 15/03/25 · CAD	0,7 MB	Download
DOC_UE_FD16041505B_iSSW Switch Selector 15/03/25 · Declaration of conformity	0,5 MB	Download
