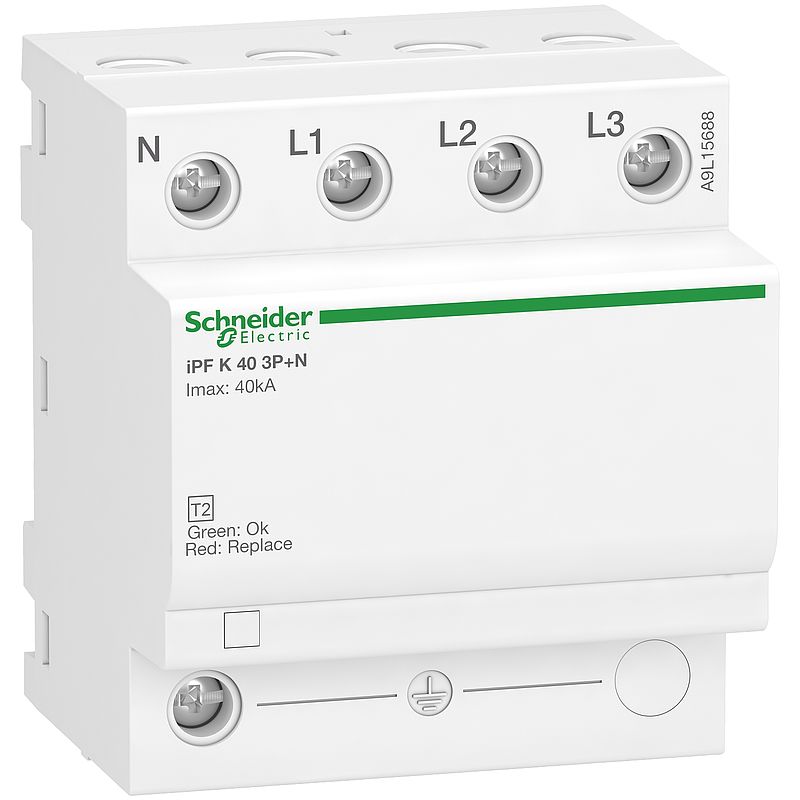

Überspannungsableiter iPF K 40, Typ 2, 3P+N, Imax 40kA, In 15kA, TT & TN-S
A9L15688
Materialpreisgruppe
: D6
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Circularity Profile
|
Download |
|
Environmental Disclosure
|
Download |
|
Instruction sheet
|
Download |
|
Certificate
|
Download |
|
CAD
|
Download |
|
Broschüre
|
Download |
|
Katalog
|
Download |
|
Declaration of conformity
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | IPF K |
| Produktbereich | Acti9 |
| Produktname | Acti9 iPF K |
| Produkt- oder Komponententyp | Überspannungsableiter |
| Kurzbezeichnung des Geräts | iPF K |
| Geräteanwendung | Verteilung |
| Normen | IEC 61643-11:2011 |
| Produktzertifizierungen | CE EAC |
| Beschreibung der Pole | 3P + N |
| Fernmeldekontakt | Ohne |
| Typ des Überspannungsableiters | Elektrisches Verteilungsnetzwerk |
| Erdungssystem | TT TN-S |
Zusatzmerkmale |
| Typ der Überspannungsableiter-Klasse | Typ 2 |
| Technologie des Überspannungsableiters | MOV + GDT |
| [Ue] Bemessungs-Betriebsspannung | 230/400 V AC (+/-10 %) bei 50/60 Hz |
| [In] Nennableitstoßstrom | Gleichtakt: 15 kA (L/PE) Gleichtakt: 15 kA (N/PE) Differentialbetrieb: 15 kA (L/N) |
| [Imax] max. Ableitstoßstrom | Gleichtakt: 40 kA L/PE Gleichtakt: 40 kA N/PE Differentialbetrieb: 40 kA L/N |
| [Uc] höchste Dauerspannung | Gleichtakt: 260 V N/PE Differentialbetrieb: 340 V L/N |
| [Up] Schutzpegel | Gleichtakt <1,5 kV Typ 2 N/PE Differentialbetrieb <1,5 kV Typ 2 L/N |
| [Ut] Zeitweilige Überspannung TOV | 337 V L/N 5 s Festigkeit 442 V L/PE 5 s Festigkeit 1200 V N/PE 200 ms Festigkeit 1453 V L/PE 200 ms Festigkeit |
| Max. netzseitiger Überstromschutz | Zugehöriger Trennschalter iK60N 40 A Kurve C - Icu 6 kA Angeschlossene Sicherung gG 63 A - Icu 25 kA |
| Signalkreisspannung | 0,25 A/250 V AC 50/60 Hz |
| Montagemodus | Aufsteckbar (DIN-Schiene) |
| 9-mm-Raster | 8 |
| Höhe | 81 mm |
| Breite | 72 mm |
| Tiefe | 69 mm |
| Produktgewicht | 420 g |
| Farbe | Weiß (RAL 9003) |
| [Ipe] Schutzleiterstrom | 0,003 mA |
| Anschlüsse - Klemmen | Tunnelklemmen (oben oder unten) 25 mm² fest Tunnelklemmen (oben oder unten) 16 mm² flexibel Tunnelklemmen (oben oder unten) 16 mm² flexibel mit Aderendhülse |
| Drahtabisolierungslänge | 11 mm |
| [M] Anzugsdrehmoment | 3,5 Nm |
| Kompatibilitätscode | IPF K 40 | Montage |
| Schutzart (IK) | IK03 entspricht IEC 62262 |
| Relative Luftfeuchtigkeit | 5…95 % |
| Betriebshöhe | 2.000 m |
| Umgebungstemperatur bei Betrieb | -25…60 °C |
| Umgebungstemperatur bei Lagerung | -40…85 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 370,000 g |
| VPE 1 Höhe | 7,400 cm |
| VPE 1 Breite | 8,400 cm |
| VPE 1 Länge | 8,900 cm |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 3 |
| VPE 2 Gewicht | 1,170 kg |
| VPE 2 Höhe | 8,600 cm |
| VPE 2 Breite | 9,600 cm |
| VPE 2 Länge | 27,800 cm |
| VPE 3 Art | S03 |
| VPE 3 Menge | 36 |
| VPE 3 Gewicht | 14,690 kg |
| VPE 3 Höhe | 30,000 cm |
| VPE 3 Breite | 30,000 cm |
| VPE 3 Länge | 40,000 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Environmental data
EU-RoHS-Richtlinie
|
Konform mit Ausnahme EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| SCIP-Nummer | Ec26faec-98a0-459c-a074-3304f952235b |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | No |
| WEEE | Das Symbol der durchgestrichenen Mülltonne weist darauf hin, dass Elektro- bzw. Elektronik(alt)geräte nicht im Hausmüll entsorgt werden dürfen, sondern vom Besitzer einer getrennten Sammlung für Elektro- und Elektronikaltgeräte zugeführt werden müssen. |
