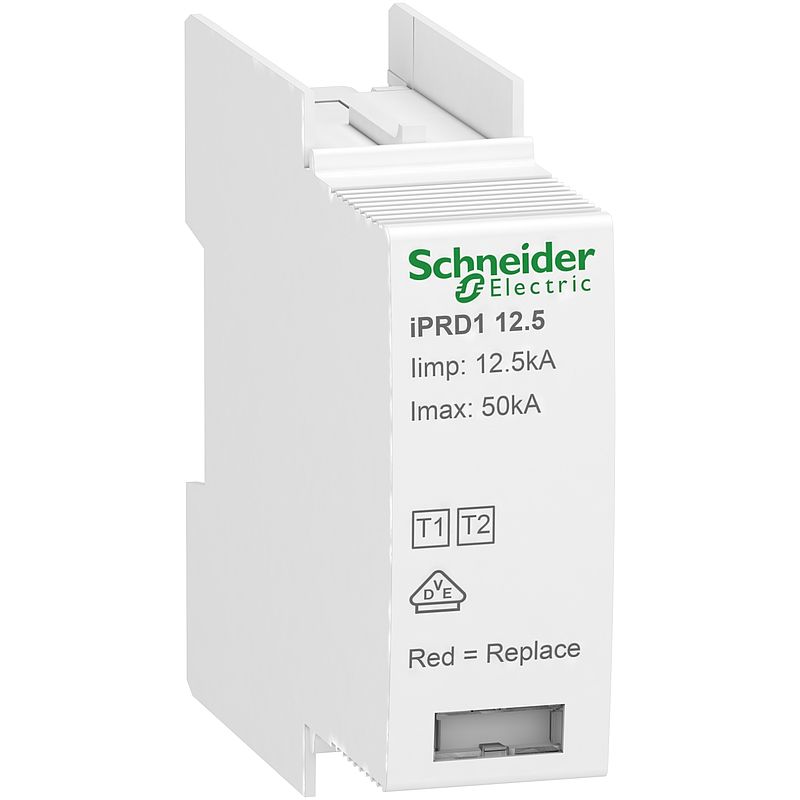

Ersatz-Schutzmodul Acti9 iPRD1 12.5r, Typ 1+2, 1P, Imax 50kA

A9L16082

Materialpreisgruppe : D6

118,00 €

EAN Code: 3606481490186

Jetzt kaufen

In den Einkaufswagen

Spezifikationen Nachhaltigkeit

Installateur finden

24/7 Self-Service Für Newsletter registrieren

Hauptdokumente

Produktdatenblatt	Download
Declaration of Conformity (Sustainability)	Download
Instruction sheet	Download
CAD	Download
Circularity Profile	Download
Environmental Disclosure	Download

Alle Dokumente

Dieses Produkt ist kompatibel mit

Überspannungsschutz-Artikel (4)

Spezifikationen

Hauptmerkmale
Produktbereich	Acti9
Produkt- oder Komponententyp	Kartusche
Kompatible Produktfamilie	Acti9 iPRD1 12.5
Typ des Überspannungsableiters	Elektrisches Verteilungsnetzwerk
Kurzbezeichnung des Geräts	iPRD1 12.5
Normen	EN 61643-11 IEC 61643-11
Zusatzmerkmale
Typ der Überspannungsableiter-Klasse	Typ 1 + 2
Technologie des Überspannungsableiters	MOV
Erdungssystem	TN-C TT TN-S
Montagemodus	Steckbar
Montagehalterung	In das SPD-Modul
Höhe	57 mm
Breite	18 mm
Tiefe	56 mm
Produktgewicht	112 g
Farbe	Weiß (RAL 9003)
Material	PBT (Polybutylenterephthalat)
Produktbestimmung	Überspannungsschutzgerät iPRD1 12.5 1P Überspannungsschutzgerät iPRD1 12.5 1P + N Überspannungsschutzgerät iPRD1 12.5 3P Überspannungsschutzgerät iPRD1 12.5 3P + N
[Ue] Bemessungs-Betriebsspannung	230 V AC 50 - 60 Hz
[In] Nennableitstoßstrom	20 kA
[Uc] höchste Dauerspannung	350 V
[Up] Schutzpegel	<1,5 kV Typ 1 + 2
Lokale Signalisierung	Mechanische Anzeige (weiß und rot)
[tA] Antwortzeit	< 25 ns
Montage
Schutzart (IP)	IP20 Vorderseite:
Relative Luftfeuchtigkeit	25…90 %
Betriebshöhe	0 - 2.000 m
Umgebungstemperatur bei Betrieb	-25…60 °C
Umgebungstemperatur bei Lagerung	-40…80 °C
Verpackungseinheiten
VPE 1 Art	PCE
Anzahl der Geräte pro Packung	1
Verpackungsgewicht (Lbs)	131,000 g
VPE 1 Höhe	2,200 cm
VPE 1 Breite	7,700 cm
VPE 1 Länge	9,200 cm
VPE 2 Art	BB1
VPE 2 Menge	12
VPE 2 Gewicht	1,652 kg
VPE 2 Höhe	8,500 cm
VPE 2 Breite	10,000 cm
VPE 2 Länge	27,500 cm
VPE 3 Art	S02
VPE 3 Menge	36
VPE 3 Gewicht	5,335 kg
VPE 3 Höhe	15,000 cm
VPE 3 Breite	30,000 cm
VPE 3 Länge	40,000 cm
Vertragliche Gewährleistung
Garantie (in Monaten)	18

Nachhaltigkeit

Nachhaltigkeit

EU-RoHS-Richtlinie	Konform EU-RoHS-Deklaration
Frei von giftigen Schwermetallen	Ja
Quecksilberfrei	Ja
SCIP-Nummer	395b2a94-ee85-4cf4-a2ee-2c3d496fb72e
Verpackung ohne Kunststoff	Nein
Verpackung mit Recycling-Karton	Nein
Rücknahme	Ja
Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle	Product contains halogen above thresholds
Sustainable packaging	Nein
WEEE-Kennzeichnung	Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen.

A9L16082 REACh-Erklärung 03/04/25 · Declaration of Conformity (Sustainability)	0,2 MB	Download
A9L16082 EU-RoHS-Erklärung 03/04/25 · Declaration of Conformity (Sustainability)	0,2 MB	Download
Certificate for iPRD1 15/03/25 · Certificate	1,3 MB	Download
Acti9 iPRU 40r 40kA 3P+N 350V SPD 15/03/25 · Environmental Disclosure	0,7 MB	Download
Acti9 - iPRD40r 3P+N 15/03/25 · Circularity Profile	0,3 MB	Download
Catálogo Acti 9 2022 15/03/25 · Catalog	0,8 MB	Download
Überspannungsableiter Type 1 + 2 - Gebrauchsanleitung 15/03/25 · Instruction sheet	1,9 MB	Download
Acti9 iPRD1 12.5 L-N-PE Surge Protection Device - 3D CAD 15/02/25 · CAD	0,2 MB	Download
