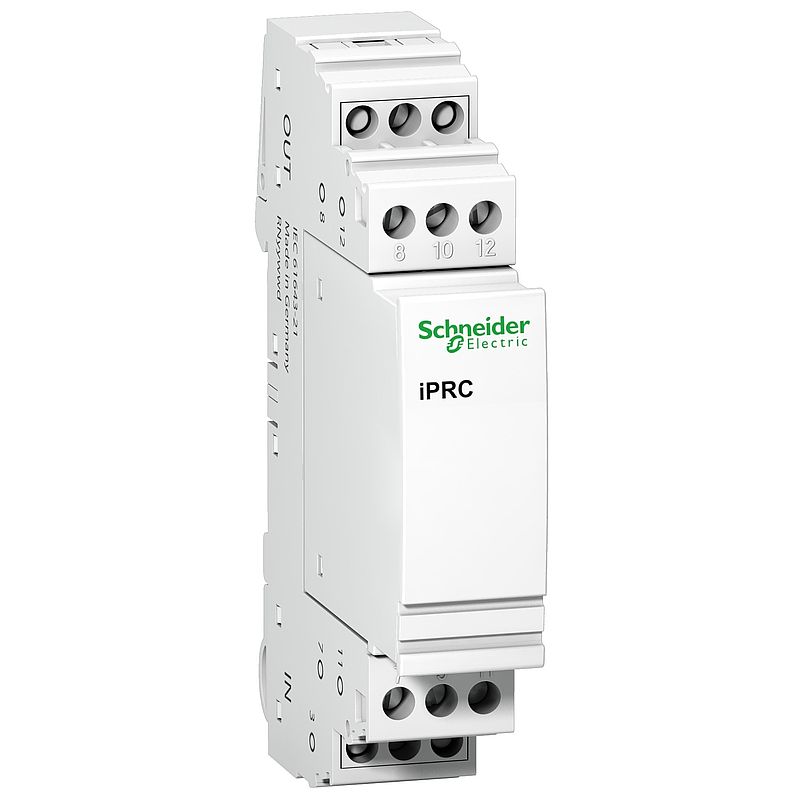

IPRC-Überspannungsableiter, DSL/Analog, 2P, 0,45A, 130 V AC
A9L16337
Materialpreisgruppe
: D6
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
CAD
|
Download |
|
Catalog
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Produktbereich | Acti9 |
| Produktname | Acti 9 iPRC |
| Kurzbezeichnung des Geräts | iPRC |
| Produkt- oder Komponententyp | Überspannungsableiter |
| Anzahl der geschützten Leitungen | 2 |
| Typ des Überspannungsableiters | Telekomschutz | Zusatzmerkmale |
| Fernmeldekontakt | Ohne |
| Technologie des Überspannungsableiters | GDT (Gasableiter) + Diode |
| [In] Bemessungsstrom | 0,45 A bei 45 °C |
| [Ue] Betriebsbemessungsspannung | 130 V AC |
| [In] Nennableitstoßstrom | Gleichtakt: 10 kA (L/PE) Differentialbetrieb: 10 kA (L/N) |
| [Iimp] Blitzstoßstrom | 100 A |
| [Uc] höchste Dauerspannung | Gleichtakt: 130 V AC L/PE Gleichtakt: 185 V DC L/PE Differentialbetrieb: 130 V AC L/N Differentialbetrieb: 185 V DC L/N |
| [Up] Schutzpegel | Differentialbetrieb <160 V Typ 2 L/N Gleichtakt <200 V Typ 2 L/PE |
| Ausgangsspannungsgrenzen | Gleichtakt: < 300 V bei 1 kV/µs Differentialbetrieb: < 300 V bei 1 kV/µs |
| [Itotal] Ableitstoßstrom | 10 kA |
| Montagemodus | Fest |
| Montagehalterung | 35 mm symmetrische DIN-Schiene |
| 9-mm-Raster | 2 |
| Höhe | 90 mm |
| Breite | 18 mm |
| Tiefe | 66 mm |
| Produktgewicht | 25 g |
| Farbe | Weiß |
| Material | PA6 |
| [tA] Antwortzeit | < 500 ns |
| Anschlüsse - Klemmen | Schraubklemme0,2…4 mm² fest Schraubklemme0,2…2,5 mm² flexibel Schraubklemme0,2…2,5 mm² flexibel mit Aderendhülse |
| Drahtabisolierungslänge | 8 mm |
| [M] Anzugsdrehmoment | 0,8 Nm | Montage |
| Normen | EN 61643-21 IEC 61643-21 |
| Produktzertifizierungen | erfüllt xDSL |
| Schutzart (IP) | IP40 (modulares Gehäuse) entspricht IEC 60529 IP20 entspricht IEC 60529 |
| Schutzart (IK) | IK05 entspricht IEC 62262 |
| Relative Luftfeuchtigkeit | 5…90 % |
| Betriebshöhe | 2.000 m |
| Umgebungstemperatur bei Betrieb | -25…60 °C |
| Umgebungstemperatur bei Lagerung | -40…85 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 69,0 g |
| VPE 1 Höhe | 2,0 cm |
| VPE 1 Breite | 6,7 cm |
| VPE 1 Länge | 9,5 cm |
| VPE 2 Art | S03 |
| VPE 2 Menge | 108 |
| VPE 2 Gewicht | 7,939 kg |
| VPE 2 Höhe | 30,0 cm |
| VPE 2 Breite | 30,0 cm |
| VPE 2 Länge | 40,0 cm | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
Quecksilberfrei
|
Ja |
| SCIP-Nummer | A9614fa2-07f8-47d1-a2fe-e27b32003d8d |
| Frei von giftigen Schwermetallen | Ja |
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | Ja |
| Sustainable packaging | Nein |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| EU-RoHS-Richtlinie | https://download.schneider-electric.com/files?p_Doc_Ref=A9L16337_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| REACh-Verordnung | https://download.schneider-electric.com/files?p_Doc_Ref=A9L16337_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
