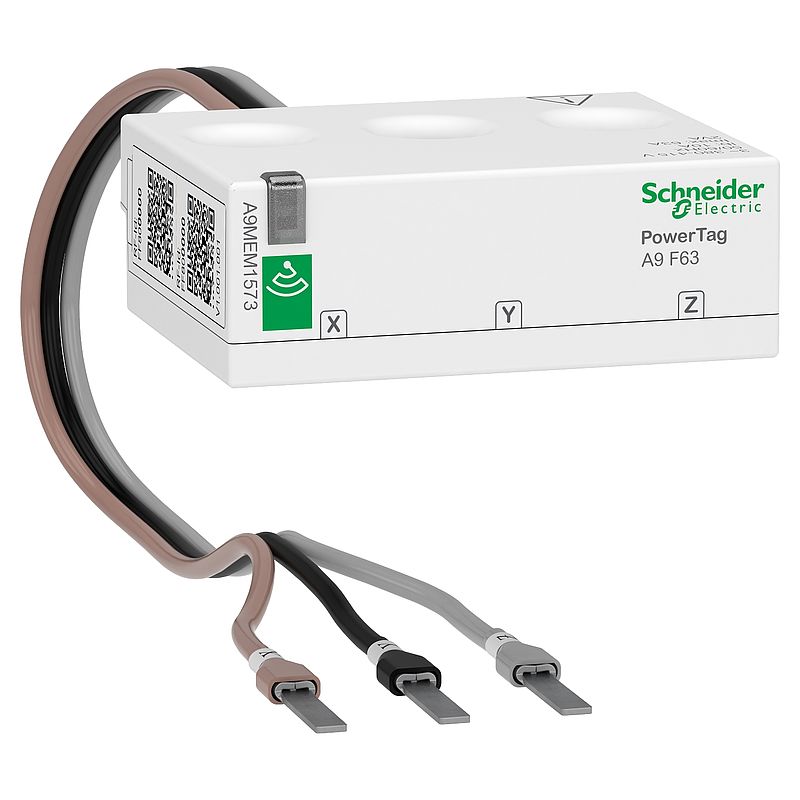

Energiezähler, PowerTag Flex 63A 3P, Funk, Position oben und unten, Genauigkeitsklasse 1
A9MEM1573
Materialpreisgruppe
: DT
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Declaration of conformity
|
Download |
|
Application Notes
|
Download |
|
Firmware - History, Utility & Others
|
Download |
|
User guide
|
Download |
|
How To Video
|
Video anzeigen |
|
Informationsvideo
|
Video anzeigen |
|
Software - Hotfix
|
Download |
|
Certificate
|
Download |
|
CAD
|
Download |
|
Katalog
|
Download |
|
Technical illustration
|
Download |
|
Brochure
|
Download |
|
Circularity Profile
|
Download |
|
Environmental Disclosure
|
Download |
|
Other technical guide
|
Download |
|
Instruction sheet
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | PowerLogic |
| Produktname | PowerTag A9 F63 |
| Produkt- oder Komponententyp | Energiesensor |
| Pole | 3P |
| [Imax] Max. Strom | 63 A |
| Produktspezifische Anwendung | Kostenzuweisung Lastüberwachung Überlastsalarm Stromkreisüberwachung Energiemanagement |
| Kompatibilität des Konzentrators | Acti 9 PowerTag Link Acti 9 PowerTag Link HD Harmony Hub EcoStruxure Schalttafel Server Universal EcoStruxure Schalttafel Server Erweitert PrismaSet Active |
| Anwendung | Gebäude: Leistungsschalter-Spannungsüberwachung Gebäude: Kostenzuweisung Gebäude: Überlastsalarm |
| Kompatible Produktfamilie | TeSys TeSys D LC1D for Schütz Zoll <= 63 A Acti 9 for Leistungsschalter Zoll <= 63 A TeSys TeSys GV2 for Leistungsschalter TeSys TeSys GV3 for Leistungsschalter Zoll <= 63 A Acti 9 Acti9 DT40 Vigi Acti 9 Acti9 iDT40 Acti 9 Acti9 iC40 Acti 9 Acti9 C40 Acti 9 Acti9 iC60 Multi 9 Multi9 C60 Acti 9 Acti9 iDPN Vigi Acti 9 Acti9 C120 Zoll <= 63 A Acti 9 Acti9 NG125 Zoll <= 63 A TeSys TeSys U TeSys TeSys K |
| Messwerttyp | Spannung Wirkenergie Wirkleistung Strom Leistungsfaktor |
| Genauigkeitsklasse | Klasse 1 Strom entspricht IEC 61557-12 Klasse 0,5 Spannung entspricht IEC 61557-12 Klasse 1 Wirkleistung entspricht IEC 61557-12 Klasse 1 Wirkenergie entspricht IEC 61557-12 Klasse 1 Leistungsfaktor entspricht IEC 61557-12 |
| Montageort | Oben oder unten |
| Montagehalterung | Auf Leistungsschalter |
| Produktbestimmung | Schaltanlage |
| Eventmanagement | Spannungsverlust mit gemessenem Strom bei Spannungsverlust |
| Übertragungsmedium | Funkfrequenz 2,4…2,4835 GHz entspricht IEEE 802.15.4 |
| Emissionsleistung | 10 mW |
| [Ib] Basisstrom | 10 A |
| Eingangsstrom | 40 mA |
| Sättigungsstrom | 130 A | Zusatzmerkmale |
| Formfaktor | Flex |
| Montagemodus | Durch Schrauben (Klemmen) |
| Elektroanschluss (Spannungserfassung & Stromversorgung) | Drähte mit Kabelende |
| Kabel-Querschnitt | 1 fest Kabel 1,5…16 mm² 2 verseilt Kabel 1,5…2,5 mm² 2 fest Kabel 1,5…2,5 mm² 1 verseilt Kabel 1,5…16 mm² |
| Kabellänge | 0,25 m |
| Versorgungsspannung | 380 - 415 V AC, +/-20 %, zwischen Phasen |
| Netzwerkfrequenz | 50 Hz 60 Hz |
| Max. Stromverbrauch | 2 VA |
| Normen | IEC 61557-12 IEC 61010-1 IEC 61010-2-030 IEC 61326-1 ETSI EN 300 328 ETSI EN 301 489-1 |
| Höhe | Sensorelement: 19,5 mm |
| Breite | Sensorelement: 54 mm |
| Tiefe | Sensorelement: 43 mm |
| Produktgewicht | 38 g |
| Farbe | Weiß (RAL 9003) |
| Kompatibilitätscode | PowerTag A9 F63 | Montage |
| Gütesiegel | CE |
| Richtlinien | 2014/53/EU - Funkanlagenrichtlinie |
| Betriebshöhe | 0 - 2.000 m |
| Umgebungstemperatur bei Betrieb | -25…60 °C |
| Umgebungstemperatur bei Lagerung | -40…85 °C |
| Überspannungskategorie | III entspricht IEC 61010-1 |
| Messkategorie | Kategorie III conforming to IEC 61010-2-030 |
| Schutzart (IP) | IP20 entspricht IEC 60529 |
| Schutzart (IK) | IK05 |
| Verschmutzungsgrad | 3 |
| Relative Luftfeuchtigkeit | 0…95 % bei 45 °C entspricht IEC 60721-3-3 |
| Vibrationsfestigkeit | 3M4 entspricht IEC 60721-3-3 |
| Elektromagnetische Verträglichkeit | Industrielle elektromagnetische Umgebung entspricht IEC 61326-1 Abgestrahlte Störungen entspricht ETSI EN 301 489-17 Elektromagnetische Aussendung entspricht IEC 62311 |
| Umwelteigenschaften | Staubbeständig Klasse 3S3 entspricht IEC 60721-3-3 Salznebel Klasse 3C2 entspricht IEC 60721-3-3 Für Einsatz in Innenräumen |
Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 65,000 g |
| VPE 1 Höhe | 5,000 cm |
| VPE 1 Breite | 6,000 cm |
| VPE 1 Länge | 8,500 cm |
| VPE 2 Art | S02 |
| VPE 2 Menge | 48 |
| VPE 2 Gewicht | 3,845 kg |
| VPE 2 Höhe | 15,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Environmental data
EU-RoHS-Richtlinie
|
Konform mit Ausnahme EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| SCIP-Nummer | 0a299dbb-c6b4-41d1-b85e-6a5e42eeb693 |
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Ja |
| WEEE | Das Symbol der durchgestrichenen Mülltonne weist darauf hin, dass Elektro- bzw. Elektronik(alt)geräte nicht im Hausmüll entsorgt werden dürfen, sondern vom Besitzer einer getrennten Sammlung für Elektro- und Elektronikaltgeräte zugeführt werden müssen. |
| Rücknahme | No |
| CO2-Bilanz (kg CO2 eq.) | 13 |
| Nachhaltige Verpackung | Ja |
| Global warming ; Total life cycle | 13 kg CO2 eq. |
