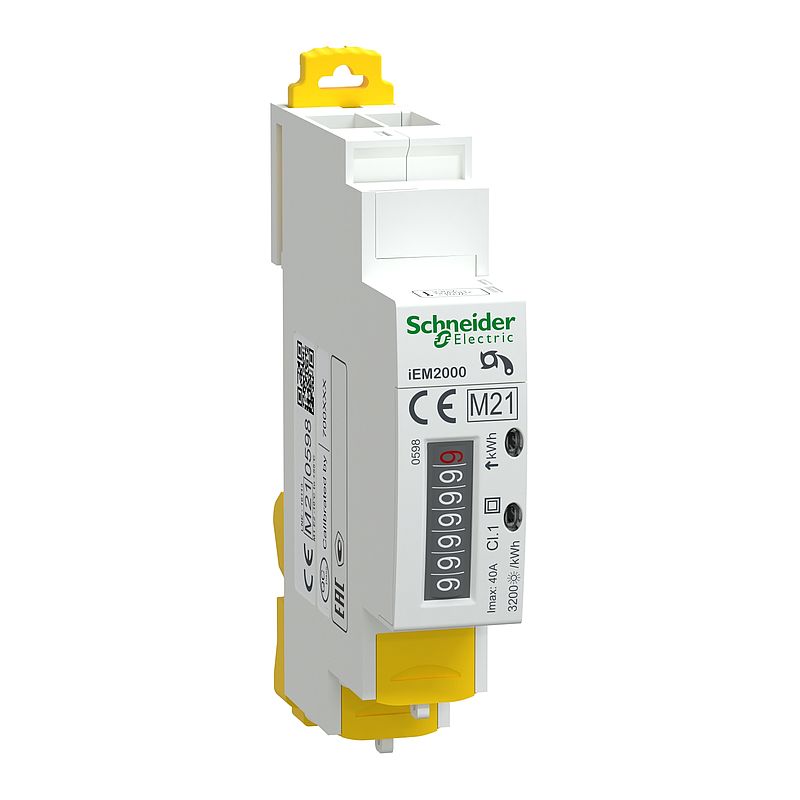

Energiezähler iEM2000, 1-phasig 230V, 40A, MID konform, Genauigkeitsklasse 1
A9MEM2000
Materialpreisgruppe
: DT
Hauptdokumente
 Produktdatenblatt |
Download |
|
Umweltkonformitätserklärung
|
Download |
|
Konformitätserklärung
|
Download |
|
Broschüre
|
Download |
|
Sonstiger technischer Leitfaden
|
Download |
|
Gebrauchsanleitung
|
Download |
|
Zertifikat
|
Download |
|
CAD
|
Download |
|
Katalog
|
Download |
|
Informationsvideo
|
Video anzeigen |
|
Entsorgungsinformation
|
Download |
|
Produktumweltprofil
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Acti9 |
| Familie | Acti9 iEM2000 |
| Kurzbezeichnung des Geräts | iEM2000 |
| Produkt- oder Komponententyp | Energiezähler | Zusatzmerkmale |
| Beschreibung der Pole | 1P + N |
| Messwerttyp | Wirkleistung |
| Geräteanwendung | Teilabrechnung |
| Genauigkeitsklasse | Klasse 1 Wirkenergie entspricht IEC 62053-21 Klasse B Wirkenergie entspricht EN 50470-3 |
| Eingangstyp | Direkteingabe |
| Bemessungsstrom | 40 A |
| Bemessungsspannung | 230 V +/-20 % |
| Netzwerkfrequenz | 50 Hz 60 Hz |
| Frequenzmessbereich | 48…62 Hz |
| Typ der Technologie | Elektronisch |
| Displaytyp | Elektromechanisch |
| Abtastrate | 32 Abtastungen/Zyklus |
| Messstrom | 0,25…40 A |
| Anzeigestellen | 7 |
| gemessener Höchstwert | 999.999,9 kWh |
| Kommunikationsprotokoll | - |
| Unterstützung von Kommunikationsanschlüssen | - |
| Lokale Signalisierung | Grün Anzeigeleuchte: Strom EIN Gelb Anzeigeleuchte: Zählung und Aktivität 3.200 p/kWh |
| Max. Leistungsaufnahme in VA | 10 VA bei 240 V AC |
| Montagemodus | Aufsteckbar |
| Montagehalterung | DIN-Schiene |
| Anschlüsse - Klemmen | Stromkreis: Tunnelklemmen (unten) 1 10 mm² Kabel(n) |
| [M] Anzugsdrehmoment | Stromkreis: 1,2 Nm |
| Normen | IEC 62053-21 IEC 61557-12 EN 50470-3 |
| Produktzertifizierungen | CE MID-D EAC EAC (Metrologie) MID-B |
| [Imax] Max. Strom | 40 A |
| [Ib] Basisstrom | 5 A | Montage |
| Schutzart (IP) | IP40 Frontplatte: entspricht IEC 60529 IP20 Gehäuse: |
| Umgebungstemperatur bei Betrieb | -10…55 °C -20…55 °C |
| Umgebungstemperatur bei Lagerung | -40…70 °C |
| Relative Luftfeuchtigkeit | 0…95 % bei 55 °C |
| Farbe | Weiß |
| 9-mm-Raster | 2 |
| Breite | 18 mm |
| Höhe | 96,5 mm |
| Tiefe | 69 mm |
| Produktgewicht | 0,073 kg |
| Betriebshöhe | < 2.000 m | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 120,000 g |
| VPE 1 Höhe | 3,200 cm |
| VPE 1 Breite | 7,200 cm |
| VPE 1 Länge | 10,000 cm |
| VPE 2 Art | S02 |
| VPE 2 Menge | 38 |
| VPE 2 Gewicht | 4,860 kg |
| VPE 2 Höhe | 15,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Environmental data
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen EU-RoHS-Deklaration |
| SCIP-Nummer | 1370256b-4f45-45cb-ba74-d245fc174cf9 |
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Nein |
| WEEE | Das Produkt muss nach der spezifischen Abfallsammlung auf den Märkten der Europäischen Union entsorgt werden und darf nicht in Abfalleimer gelangen |
| Rücknahme | No |
| CO2-Bilanz (kg CO2 eq.) | 27 |
