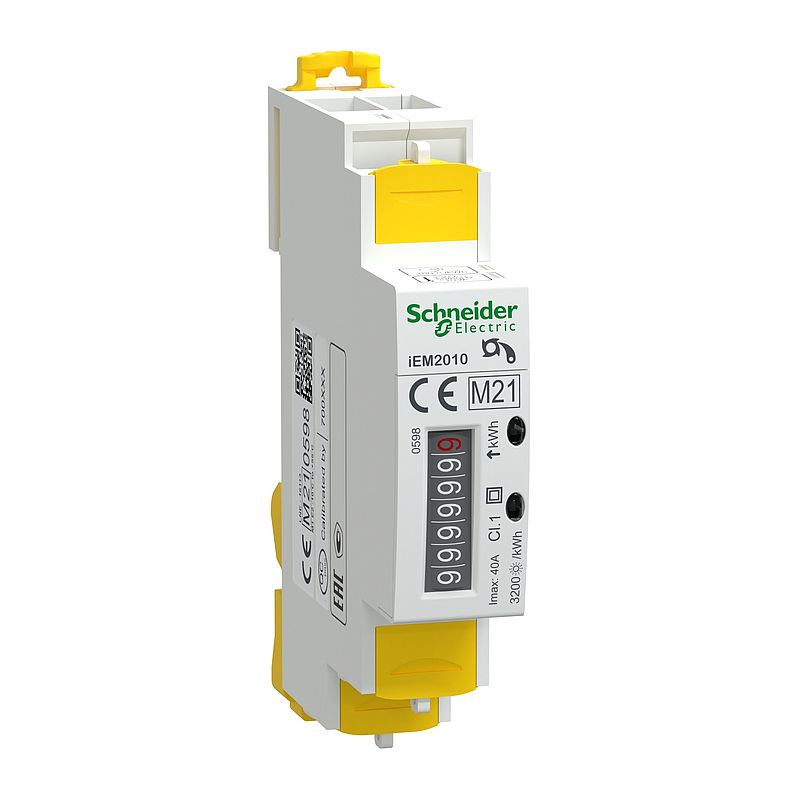

Energiezähler iEM2010, 1-phasig 230V, 40A, S0-Impuls, MID konform, Genauigkeitsklasse 1
A9MEM2010
Materialpreisgruppe
: DT
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Declaration of conformity
|
Download |
|
Brochure
|
Download |
|
Other technical guide
|
Download |
|
Instruction sheet
|
Download |
|
Certificate
|
Download |
|
CAD
|
Download |
|
Catalog
|
Download |
|
Promotional video
|
Video anzeigen |
|
Circularity Profile
|
Download |
|
Environmental Disclosure
|
Download |
|
Specification sheet
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Acti9 |
| Familie | Acti9 iEM2000 |
| Kurzbezeichnung des Geräts | iEM2010 |
| Produkt- oder Komponententyp | Energiezähler | Zusatzmerkmale |
| Beschreibung der Pole | 1P + N |
| Messwerttyp | Wirkleistung |
| Geräteanwendung | Teilabrechnung |
| Genauigkeitsklasse | Klasse 1 Wirkenergie entspricht IEC 62053-21 Klasse B Wirkenergie entspricht EN 50470-3 |
| Eingangstyp | Direkteingabe |
| Bemessungsstrom | 40 A |
| Nennspannung | 230 V ± 20 % |
| Netzwerkfrequenz | 50 Hz 60 Hz |
| Frequenzmessbereich | 48…62 Hz |
| Typ der Technologie | Elektronisch |
| Displaytyp | Elektromechanisch |
| Abtastrate | 32 Abtastungen/Zyklus |
| Messstrom | 0,25…40 A |
| Anzeigestellen | 7 |
| gemessener Höchstwert | 999.999,9 kWh |
| Kommunikationsprotokoll | - |
| Unterstützung von Kommunikationsanschlüssen | - |
| Lokale Signalisierung | Grün Anzeigeleuchte: Strom EIN Gelb Anzeigeleuchte: Zählung und Aktivität 3.200 p/kWh |
| Ausgangsspannung | 5 - 35 V DC@20 mA |
| Impulsdauer | 120 ms |
| Max. Leistungsaufnahme in VA | 10 VA bei 240 V AC |
| Montagemodus | Aufsteckbar |
| Montagehalterung | DIN-Schiene |
| Anschlüsse - Klemmen | Stromkreis: Tunnelklemmen (unten) 1 10 mm² Kabel(n) Fernübertragung: Tunnelklemmen (oben) 1 4 mm² Kabel(n) |
| Anzugsdrehmoment | Stromkreis: 1,2 Nm Fernübertragung: 0,8 Nm |
| Normen | IEC 62053-21 IEC 61557-12 EN 50470-3 |
| Produktzertifizierungen | CE EAC EAC (Metrologie) MID-B MID-D |
| [Imax] Max. Strom | 40 A |
| [Ib] Basisstrom | 5 A |
| Digitale Ausgänge | 1 Impuls Energieüberwachung: | Montage |
| Schutzart (IP) | IP40 Frontplatte: entspricht IEC 60529 IP20 Gehäuse: |
| Umgebungstemperatur bei Betrieb | -10…55 °C -20…55 °C |
| Umgebungstemperatur bei Lagerung | -40…70 °C |
| Relative Luftfeuchtigkeit | 0…95 % bei 55 °C |
| Farbe | Weiß |
| 9-mm-Raster | 2 |
| Breite | 18 mm |
| Höhe | 96,5 mm |
| Tiefe | 69 mm |
| Produktgewicht | 0,073 kg |
| Betriebshöhe | < 2.000 m | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 126,000 g |
| VPE 1 Höhe | 3,500 cm |
| VPE 1 Breite | 7,700 cm |
| VPE 1 Länge | 10,000 cm |
| VPE 2 Art | S02 |
| VPE 2 Menge | 38 |
| VPE 2 Gewicht | 5,015 kg |
| VPE 2 Höhe | 15,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Nachhaltigkeit
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| SCIP-Nummer | 1370256b-4f45-45cb-ba74-d245fc174cf9 |
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | Ja |
| CO2-Bilanz (kg CO2 eq.) | 27 |
| Total lifecycle Carbon footprint | 27 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 1.719006540159008 |
| CO2 Fußabdruck am Ende der Betriebsdauer | 2 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 0.248365717399556 |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | 0.2 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 0.0023182418918319 |
| CO2 Fußabdruck während der Einrichtung | 0 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 25.12692169457234 |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 25 kg CO2 eq. |
| Sustainable packaging | Nein |
| Carbon footprint of the end-of-life phase [C1 to C4] | 0.2086324594925497 |
| Carbon footprint of the end-of-life phase [C1 to C4] | 0.2 kg CO2 eq. |
| WEEE Label | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
