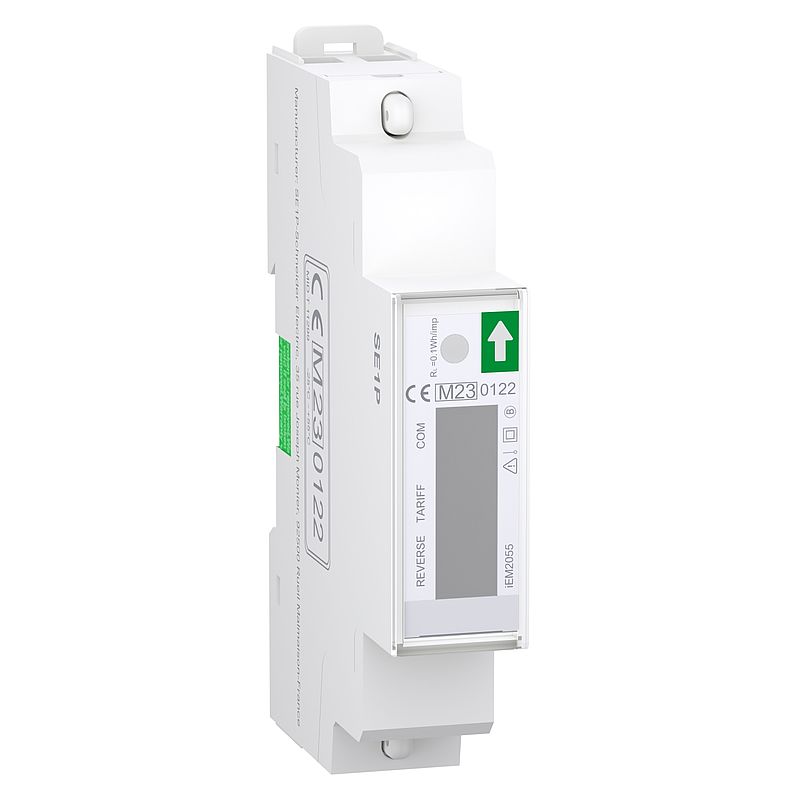

Energiezähler iEM2055, 1-phasig 230V, 45A, MID, Modbus RTU, S0-Impuls, Genauigkeitsklasse 1
A9MEM2055
Materialpreisgruppe
: DT
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Declaration of conformity
|
Download |
|
Other technical guide
|
Download |
|
Instruction sheet
|
Download |
|
User guide
|
Download |
|
Catalog
|
Download |
|
Promotional video
|
Video anzeigen |
|
CAD
|
Download |
|
Technical illustration
|
Download |
|
Environmental Disclosure
|
Download |
|
Circularity Profile
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Acti9 |
| Familie | Acti9 iEM2000 |
| Kurzbezeichnung des Geräts | iEM2055 |
| Produkt- oder Komponententyp | Energiezähler | Zusatzmerkmale |
| Beschreibung der Pole | 1P + N |
| Messwerttyp | Wirk- und Blindenergie Wirk- und Blindleistung Leistungsfaktor Strom Spannung Frequenz Scheinleistung |
| Messgerätetyp | Wirk-, Blind-, Scheinenergie (mit Vorzeichen, vier Quadranten) |
| Geräteanwendung | Teilabrechnung Multitarif |
| Genauigkeitsklasse | Klasse 1 Wirkenergie entspricht IEC 62053-21 Klasse B Wirkenergie entspricht EN 50470-3 Klasse 2 Blindenergie entspricht IEC 62053-23 |
| Eingangstyp | Direkteingabe |
| Bemessungsstrom | 45 A |
| Bemessungsspannung | 230 V -15 - +10 % |
| Netzwerkfrequenz | 50 Hz |
| Frequenzmessbereich | 45…55 Hz |
| Typ der Technologie | Elektronisch |
| Displaytyp | LCD-Anzeige |
| Abtastrate | 32 Abtastungen/Zyklus |
| Messstrom | 0,25…45 A |
| Anzeigestellen | 6 |
| gemessener Höchstwert | 9.999,99 kWh 99.999,9 kWh |
| Tarifzähler | Tarif (2) |
| Kommunikationsprotokoll | Modbus RTU bei 1.200 - 9.600 Bit/s gerade/ungerade oder keine |
| Unterstützung von Kommunikationsanschlüssen | Schraubklemmen: RS485 |
| Lokale Signalisierung | Rot LED: Zählung und Aktivität 0,01, 0,1, 1, 10, 100, 1.000, 2.000 oder 10.000 p/kWh |
| Impulsdauer | 11,2 - 32 ms |
| Versorgungsspannung | 195 - 253 V AC 50 Hz |
| Max. Leistungsaufnahme in VA | 10 VA bei 240 V AC |
| Max. Leistungsaufnahme in W | 2 W |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 6 kV 1,2/50 μs |
| Montagemodus | Aufsteckbar |
| Montagehalterung | DIN-Schiene |
| Anschlüsse - Klemmen | Stromkreis: Tunnelklemmen (unten) 1 8…10 mm² Kabel(n) Stromkreis: Tunnelklemmen (oben) 1 8…10 mm² Kabel(n) Impulsausgang: Schraubklemmen (oben) 1 2,5 mm² Kabel(n) Kommunikation: Schraubklemmen (unten) 1 2,5 mm² Kabel(n) |
| [M] Anzugsdrehmoment | Stromkreis: 0,35 Nm flach screwdriver 2,2 mm Impulsausgang: 0,1 Nm flach screwdriver 1,3 mm Kommunikation: 0,1 Nm flach screwdriver 1,3 mm |
| Drahtabisolierungslänge | Stromkreis: 7,5 mm Impulsausgang: 7 mm Kommunikation: 7 mm |
| Normen | IEC 62053-21 IEC 62053-23 EN 50470-3 |
| Produktzertifizierungen | MID entspricht EN 50470-3 CE entspricht EN 50470-3 CE |
| [Imax] Max. Strom | 45 A |
| [Ib] Basisstrom | 5 A |
| Digitale Ausgänge | 1 Impuls Energieüberwachung: | Montage |
| Schutzart (IP) | IP 51 Frontplatte: entspricht IEC 60529 IP20 Gehäuse: |
| Umgebungstemperatur bei Betrieb | -25…55 °C |
| Umgebungstemperatur bei Lagerung | -30…70 °C |
| Relative Luftfeuchtigkeit | 0…75 % bei 55 °C |
| Farbe | Weiß |
| 9-mm-Raster | 2 |
| Breite | 17,5 mm |
| Höhe | 90 mm |
| Tiefe | 63 mm |
| Betriebshöhe | <lt/> 2.000 m | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 89,000 g |
| VPE 1 Höhe | 6,600 cm |
| VPE 1 Breite | 2,000 cm |
| VPE 1 Länge | 10,000 cm |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 10 |
| VPE 2 Gewicht | 951,200 g |
| VPE 2 Höhe | 7,800 cm |
| VPE 2 Breite | 10,800 cm |
| VPE 2 Länge | 22,000 cm |
| VPE 3 Höhe | 30,000 cm |
| VPE 3 Art | S03 |
| VPE 3 Menge | 60 |
| VPE 3 Breite | 30,000 cm |
| VPE 3 Länge | 40,000 cm |
| VPE 3 Gewicht | 5,800 kg | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Nachhaltigkeit
| Frei von REACh-SVHC | Ja |
EU-RoHS-Richtlinie
|
Konform EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | Nein |
| CO2-Bilanz (kg CO2 eq.) | 28 |
| Total lifecycle Carbon footprint | 28 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 6.823504093968302 |
| CO2 Fußabdruck am Ende der Betriebsdauer | 7 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 0.1831182723705533 |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | 0.2 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 0.0005412959887822079 |
| CO2 Fußabdruck während der Einrichtung | 0 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 21.12759710227058 |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 21 kg CO2 eq. |
| Sustainable packaging | Nein |
| Carbon footprint of the end-of-life phase [C1 to C4] | 0.2196955178576849 |
| Carbon footprint of the end-of-life phase [C1 to C4] | 0.2 kg CO2 eq. |
| WEEE Label | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
