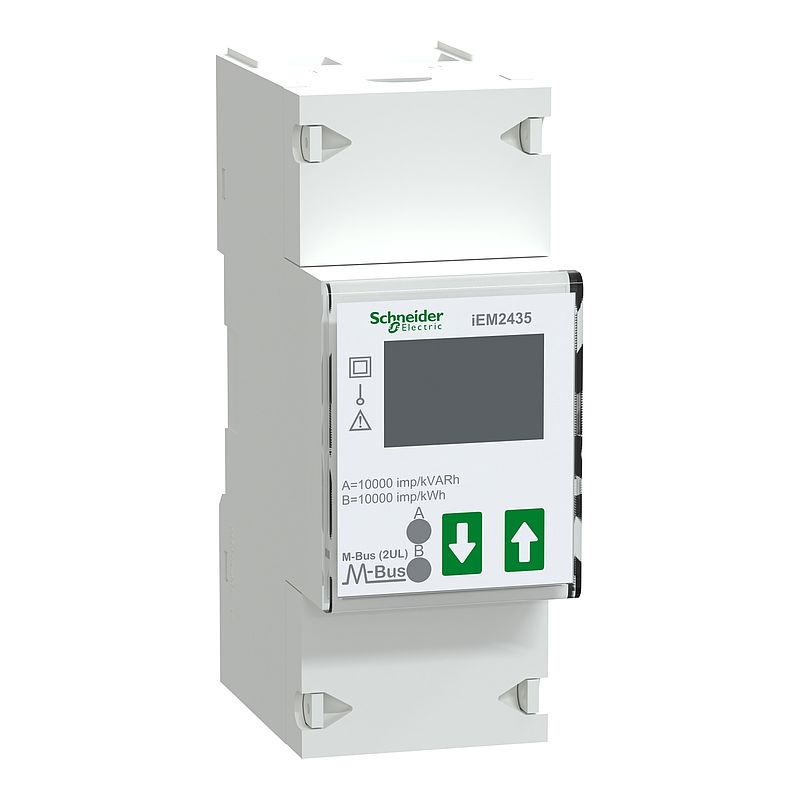

Energiezähler iEM2435, 1-phasig 230V, 100A, MID, M-Bus, 2 S0-Impuls, Genauigkeitsklasse 1
A9MEM2435
Materialpreisgruppe
: DT
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Declaration of conformity
|
Download |
|
Technical illustration
|
Download |
|
Instruction sheet
|
Download |
|
User guide
|
Download |
|
Catalog
|
Download |
|
Certificate
|
Download |
|
CAD
|
Download |
|
Promotional video
|
Video anzeigen |
|
Circularity Profile
|
Download |
|
Environmental Disclosure
|
Download |
|
Specification sheet
|
Download |
|
Other technical guide
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Acti9 |
| Familie | Acti9 iEM2000 |
| Kurzbezeichnung des Geräts | iEM2435 |
| Produkt- oder Komponententyp | Energiezähler | Zusatzmerkmale |
| Beschreibung der Pole | 1P + N |
| Messwerttyp | Wirk- und Blindenergie Wirk- und Blindleistung Scheinleistung Leistungsfaktor Strom Spannung Frequenz |
| Messgerätetyp | Wirk- und Blindenergie |
| Geräteanwendung | Teilabrechnung Multitarif |
| Genauigkeitsklasse | Klasse 1 Wirkenergie entspricht IEC 62053-21 Klasse 2 Blindenergie entspricht IEC 62053-23 Klasse B Wirkenergie entspricht EN 50470-3 |
| Eingangstyp | Direkteingabe |
| Bemessungsstrom | 100 A |
| Nennspannung | 230 V -15 - +10 % |
| Netzwerkfrequenz | 50 Hz 60 Hz |
| Typ der Technologie | Elektronisch |
| Displaytyp | LCD-Anzeige |
| Abtastrate | 32 Abtastungen/Zyklus |
| Messstrom | 5…100 A |
| Anzeigestellen | 7 |
| gemessener Höchstwert | 99.999,99 kWh 999.999,9 kWh |
| Tarifzähler | Tarif (2) |
| Kommunikationsprotokoll | M-Bus bei 300, 600, 1.200, 2.400, 4.800 und 9.600 Baud - 2-Draht, Isolierung 3750 V |
| Unterstützung von Kommunikationsanschlüssen | Schraubklemmen: M-Bus |
| Lokale Signalisierung | Rot LED: Zählung und Aktivität 0,01, 0,1, 1, 10, 100, 1.000, 2.000 oder 10.000 p/kWh |
| Ausgangsspannung | 5 - 27 V DC@100 mA |
| Impulsdauer | 5 - 32 ms |
| Versorgungsspannung | 195 - 253 V AC 50 Hz |
| Max. Leistungsaufnahme in VA | 1 VA bei 240 V AC |
| Montagemodus | Aufsteckbar |
| Montagehalterung | DIN-Schiene |
| Anschlüsse - Klemmen | Stromkreis: Schraubklemmen (unten) 1 2,5…35 mm² Kabel(n) Kommunikation: Schraubklemmen (oben) 1 2,5 mm² Kabel(n) |
| Normen | IEC 62052-11 IEC 62053-21 IEC 61010-1 |
| Produktzertifizierungen | MID entspricht EN 50470-1 MID entspricht EN 50470-3 CE |
Montage |
| Schutzart (IP) | IP 51 Frontplatte: entspricht IEC 60529 IP20 Gehäuse: |
| Verschmutzungsgrad | 2 |
| Umgebungstemperatur bei Betrieb | -25…55 °C |
| Umgebungstemperatur bei Lagerung | -30…70 °C |
| Betriebshöhe | < 2.000 m |
| Relative Luftfeuchtigkeit | 0…95 % |
| Farbe | Weiß |
| 9-mm-Raster | 4 |
| Breite | 35,8 mm |
| Höhe | 96,7 mm |
| Tiefe | 63 mm | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 6,600 cm |
| VPE 1 Breite | 4,000 cm |
| VPE 1 Länge | 10,000 cm |
| Verpackungsgewicht (Lbs) | 185,400 g |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 5 |
| VPE 2 Höhe | 7,700 cm |
| VPE 2 Breite | 11,000 cm |
| VPE 2 Länge | 22,000 cm |
| VPE 2 Gewicht | 970,000 g |
| VPE 3 Art | S03 |
| VPE 3 Menge | 30 |
| VPE 3 Höhe | 30,000 cm |
| VPE 3 Breite | 30,000 cm |
| VPE 3 Länge | 40,000 cm |
| VPE 3 Gewicht | 5,962 kg | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Nachhaltigkeit
| Frei von REACh-SVHC | Ja |
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | Ja |
| CO2-Bilanz (kg CO2 eq.) | 14 |
| Total lifecycle Carbon footprint | 14 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 6.137318554571737 |
| CO2 Fußabdruck am Ende der Betriebsdauer | 6 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 0.4770446791196785 |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | 0.5 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 0.0007346159847758536 |
| CO2 Fußabdruck während der Einrichtung | 0 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 7.213391701220902 |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 7 kg CO2 eq. |
| Sustainable packaging | Nein |
| Carbon footprint of the end-of-life phase [C1 to C4] | 0.4595563427976464 |
| Carbon footprint of the end-of-life phase [C1 to C4] | 0.5 kg CO2 eq. |
| WEEE Label | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
