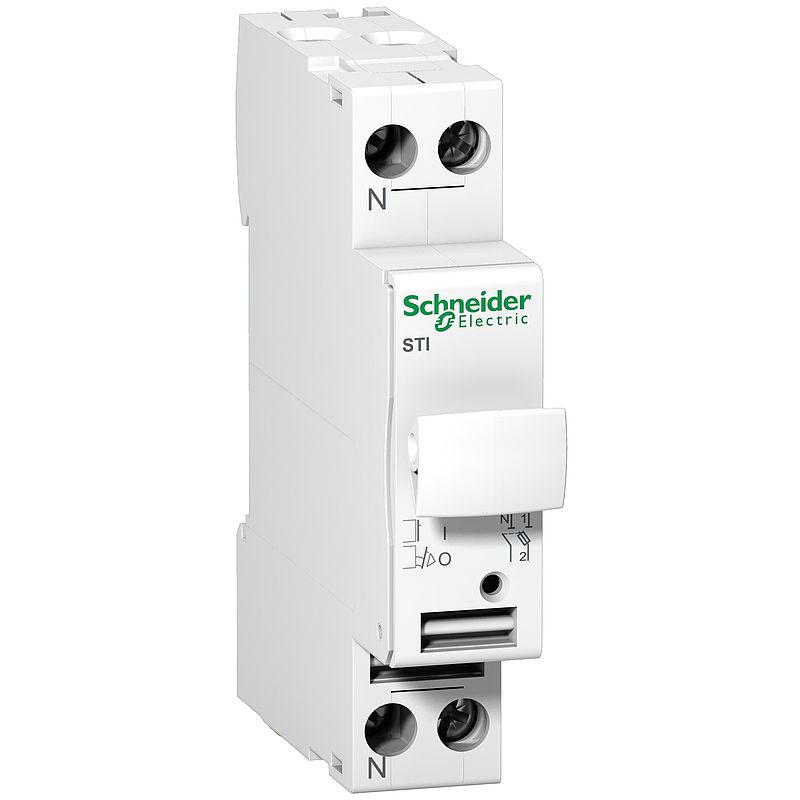

Sicherungsträger STI, 1-polig+N, bis 25A, für Sicherung 10,3x38mm

A9N15646

Materialpreisgruppe : D0

27,45 €

EAN Code: 3606480619533

Jetzt kaufen

Hauptdokumente

Produktdatenblatt	Download
Declaration of Conformity (Sustainability)	Download
Environmental Disclosure	Download
CAD	Download

Hauptmerkmale
Baureihe	Acti9
Produktname	Acti9 STI
Produkt- oder Komponententyp	Sicherungstrennschalter
Kurzbezeichnung des Geräts	STI
Beschreibung der Pole	1P + N
Zusatzmerkmale
[In] Bemessungsstrom	2 A 4 A 6 A 10 A 16 A 20 A 25 A
Sicherungskurve	AM GG
Sicherungsgröße	10,3 x 38 mm
[Ue] Bemessungs-Betriebsspannung	500 V AC
[Ui] Bemessungs-Isolationsspannung	500 V AC 50/60 Hz
Montagemodus	Aufsteckbar
Montagehalterung	DIN-Schiene
9-mm-Raster	2
Höhe	81 mm
Breite	18 mm
Tiefe	75 mm
Farbe	Weiß
Anschlüsse - Klemmen	Schraubklemmen1 Kabel(n) 0,75…10 mm² fest Schraubklemmen1 Kabel(n) 0,5…6 mm² flexibel Schraubklemmen2 Kabel(n) 0,75…4 mm² fest Schraubklemmen2 Kabel(n) 0,5…6 mm² flexibel
Drahtabisolierungslänge	12 mm
[M] Anzugsdrehmoment	2 Nm
Montage
Normen	IEC 60269-1/2 IEC EN 60947-3
Schutzart (IP)	IP20
Verschmutzungsgrad	3
Umgebungstemperatur bei Betrieb	-20…60 °C
Umgebungstemperatur bei Lagerung	-40…80 °C
Verpackungseinheiten
VPE 1 Art	PCE
Anzahl der Geräte pro Packung	1
Verpackungsgewicht (Lbs)	72,000 g
VPE 1 Höhe	1,700 cm
VPE 1 Breite	7,600 cm
VPE 1 Länge	8,000 cm
VPE 2 Art	BB1
VPE 2 Menge	12
VPE 2 Gewicht	918,000 g
VPE 2 Höhe	8,500 cm
VPE 2 Breite	9,400 cm
VPE 2 Länge	22,300 cm
VPE 3 Art	S03
VPE 3 Menge	144
VPE 3 Gewicht	11,661 kg
VPE 3 Höhe	30,000 cm
VPE 3 Breite	30,000 cm
VPE 3 Länge	40,000 cm
Vertragliche Gewährleistung
Garantie (in Monaten)	18

Nachhaltigkeit

EU-RoHS-Richtlinie	Konform EU-RoHS-Deklaration
Frei von giftigen Schwermetallen	Ja
Quecksilberfrei	Ja
Circular Econmomy-Eignung	Keine besonderen Recycling-Verfahren erforderlich
SCIP-Nummer	58250416-ad9e-49ce-8d91-cdef0ea3a401
Verpackung ohne Kunststoff	Ja
Verpackung mit Recycling-Karton	Nein
Rücknahme	Ja
Sustainable packaging	Nein
WEEE-Kennzeichnung	Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen.
Total lifecycle Carbon footprint	24 kg CO2 eq.
Carbon footprint of the manufacturing phase [A1 to A3]	0.5085990736911766
CO2 Fußabdruck am Ende der Betriebsdauer	0.5 kg CO2 eq.
Carbon footprint of the distribution phase [A4]	0.006455194427469302
Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle	0 kg CO2 eq.
Carbon footprint of the installation phase [A5]	0.004873071630188845
CO2 Fußabdruck während der Einrichtung	0 kg CO2 eq.
Carbon footprint of the use phase [B2, B3, B4, B6]	22.83800489527433
Carbon footprint of the use phase [B2, B3, B4, B6]	23 kg CO2 eq.
Carbon footprint of the end-of-life phase [C1 to C4]	0.16730301000484366
Carbon footprint of the end-of-life phase [C1 to C4]	0.2 kg CO2 eq.
CO2-Bilanz (kg CO2 eq.)	24
EU-RoHS-Richtlinie	Konform
