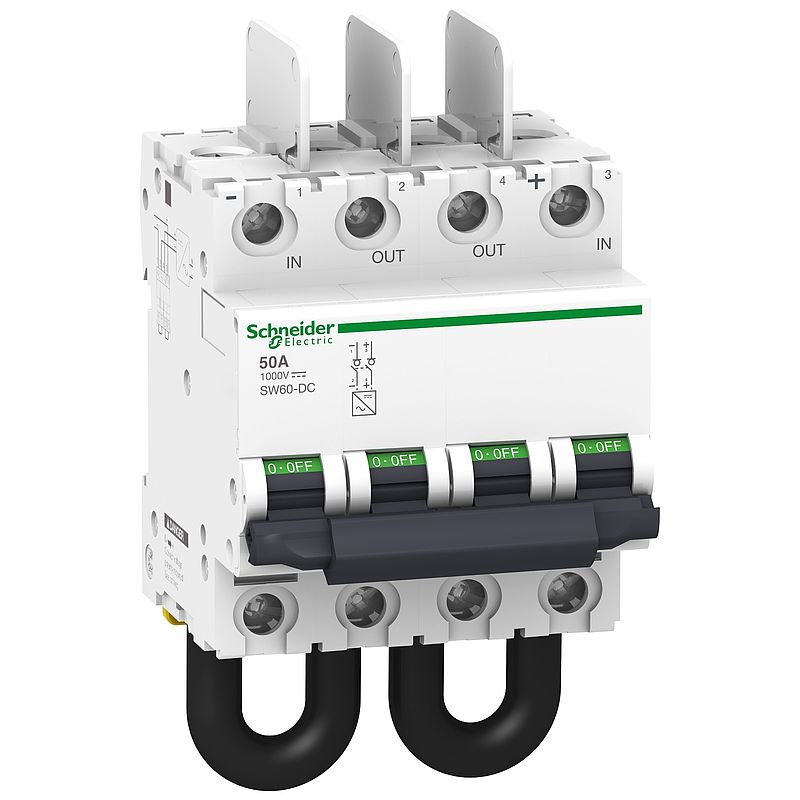

Lasttrennschalter SW60-DC, 2P, 1.000V DC, Anschlüsse oben
A9N61699
Materialpreisgruppe
: D3
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
CAD
|
Download |
|
Declaration of conformity
|
Download |
|
Environmental Disclosure
|
Download |
|
Catalog
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Schaltanwendung | Photovoltaikwechselrichterschutz |
| Baureihe | SW60 |
| Produkt- oder Komponententyp | Lasttrennschalter |
| Kurzbezeichnung des Geräts | SW60-DC |
| Beschreibung der Pole | 2P |
| Nutzungskategorie | DC-21A |
| Eignung für Isolation | Ja entspricht EN/IEC 60947-3 | Zusatzmerkmale |
| Nennbetriebsstrom Ie | 50 A DC-21A 1.000 V DC 40 °C 63 A DC-21A 1.000 V DC 5 °C 61 A DC-21A 1.000 V DC 10 °C 60 A DC-21A 1.000 V DC 15 °C 58 A DC-21A 1.000 V DC 20 °C 56 A DC-21A 1.000 V DC 25 °C 54 A DC-21A 1.000 V DC 30 °C 52 A DC-21A 1.000 V DC 35 °C 48 A DC-21A 1.000 V DC 45 °C 46 A DC-21A 1.000 V DC 50 °C 41 A DC-21A 1.000 V DC 60 °C 35 A DC-21A 1.000 V DC 70 °C |
| Spannungsabfall | 251 mV 5,02 MOhm 12,54 W 50 A |
| [Ui] Bemessungs-Isolationsspannung | 1000 V DC |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 6 kV |
| Steuerungstyp | Kippschalter |
| Montagemodus | Fest |
| Montagehalterung | 35 mm symmetrische DIN-Schiene |
| 9-mm-Raster | 8 |
| Höhe | 132,7 mm |
| Breite | 72 mm |
| Tiefe | 77,4 mm |
| Produktgewicht | 0,53 kg |
| Farbe | Weiß |
| Mechanische Lebensdauer | 20000 Zyklen |
| Elektrische Lebensdauer | 3000 Zyklen |
| Anschlüsse - Klemmen | Tunnelklemme (oben) 1…35 mm² fest Tunnelklemme (oben) 1…25 mm² flexibel Vorverdrahtetes Kabel (Unterseite) |
| [M] Anzugsdrehmoment | 3,5 Nm |
| Kompatibilitätscode | SW60-DC |
| Polarity sensitivity | Ja (+ and - has to be respected for connection) | Montage |
| Normen | EN/IEC 60947-3 |
| Verschmutzungsgrad | 2 |
| Umgebungstemperatur bei Betrieb | -25…70 °C |
| Umgebungstemperatur bei Lagerung | -40…85 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 543,000 g |
| VPE 1 Höhe | 8,300 cm |
| VPE 1 Breite | 7,700 cm |
| VPE 1 Länge | 14,500 cm |
| VPE 2 Art | S03 |
| VPE 2 Menge | 30 |
| VPE 2 Gewicht | 16,882 kg |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 3 Art | P06 |
| VPE 3 Menge | 240 |
| VPE 3 Gewicht | 146,776 kg |
| VPE 3 Höhe | 75,000 cm |
| VPE 3 Breite | 60,000 cm |
| VPE 3 Länge | 80,000 cm | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
| Frei von giftigen Schwermetallen | Ja |
Quecksilberfrei
|
Ja |
| Circular Econmomy-Eignung | Keine besonderen Recycling-Verfahren erforderlich |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Ja |
| SCIP-Nummer | 8ffcc7f0-ddb1-4d14-b923-d6714d6bc175 |
| Rücknahme | Ja |
| Sustainable packaging | Nein |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| EU-RoHS-Richtlinie | https://download.schneider-electric.com/files?p_Doc_Ref=A9N61699_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| REACh-Verordnung | https://download.schneider-electric.com/files?p_Doc_Ref=A9N61699_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | Product contains halogen above thresholds |
| Silikonfrei | Nein |
6 Dokumente
| A9N61699 REACh-Erklärung
03/04/25 · Declaration of Conformity (Sustainability) |
0,2 MB | Download |
| A9N61699 EU-RoHS-Erklärung
03/04/25 · Declaration of Conformity (Sustainability) |
0,2 MB | Download |
| HD_EU_Doc_FD24061901A_SW60-DC 15/03/25 · Declaration of conformity | 0,3 MB | Download |
| SW60-DC Switch 1000VDC 50A 2P Photovoltaic - 3D CAD 15/03/25 · CAD | 1,3 MB | Download |
| 01/01/70 Catalog | 0,0 MB | Download |
| 01/01/70 Environmental Disclosure | 0,0 MB | Download |
